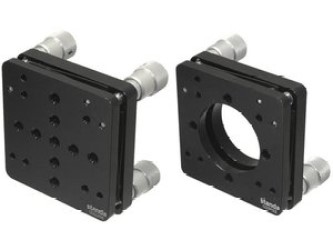

Высокостабильные держатели с точной регулировкой являются универсальными, надежными и обеспечивают высокую стабильность юстировки. Независимый наклон вокруг двух горизонтальных осей - 6° с чувствительностью 3 угловых секунды. Линейное перемещение - 5 мм, чувствительность – 1 мкм. Для возможности перемещения третий актуатор устанавливается на место съемного гнезда и опорного штыря. Для увеличения стабильности платформа стянута тремя специальными пружинными блоками, винты упираются в опорные поверхности из закаленной стали.
Держатели изготавливаются с отверстиями M6 для крепления. Держатель 5OM61 изготавливается с отверстием диаметром 42 мм. Держатели могут быть закреплены на любых стержнях для оправ с наконечниками с резьбой M6. Кроме того, 5OM60 с отверстием с обратной стороны и может быть закреплен в горизонтальном положении и использоваться как наклонная платформа. В основаниях держателя есть три отверстия M10x1 для любых винтов. Шаг резьбы стандартных винтов – 0.5 мм. Для большей чувствительности вы можете заказать винты с шагом резьбы 0.35 или 0.25.
На платформу могут быть установлены 2 или 3 винта. На вариант с двумя винтами устанавливается шарик Ø8 в качестве третьей точки опоры. В стандартной комплектации платформа поставляется с винтами 9S65M. Материал: алюминий с анодированный черным (по умолчанию) покрытием, сталь с черным покрытием (по заказу). Масса 0.35 кг.
Особенности:
- Независимый наклон вокруг двух горизонтальных осей – 6° с чувствительностью 3 угловых секунды;
- Линейное перемещение - 5 мм c чувствительностью 1 мкм;
- На платформу могут быть установлены 2 или 3 винта.
Модели:
|
Модель |
Примечание |
Винт |
|
5OM60-2-9S7C-8 |
– |
9S7C-8, 2 шт. |
|
5OM60-3 |
– |
9S65M, 3 шт. |
|
5OM61-3 |
– |
9S65M, 3 шт. |
|
5OM60-SQ2 |
Квадратная апертура |
9S65M, 3 шт. |
|
5OM61-2 |
– |
9S65M, 2 шт. |
|
5OM61-RN2 |
Кольцевой зажим 50.8 мм |
9S65M, 2 шт. |
|
5OM60-2 |
– |
9S65M, 2 шт. |
|
5OM60-2-9S67M |
– |
9S67M, 2 шт. |
|
5OM60-2-9S127M-10 |
– |
9S127M-10, 2 шт. |
|
5OM60-3-9S127M-10 |
– |
9S127M-10, 3 шт. |
|
5OM61-2-9S127M-10 |
– |
9S127M-10, 2 шт. |
|
5OM61-3-9S127M-10 |
– |
9S127M-10, 3 шт. |
