Поставщик
|
FEMTO Messtechnik GmbH |
|
Тип изделия
|
усилители тока |
Высокоскоростные усилители тока

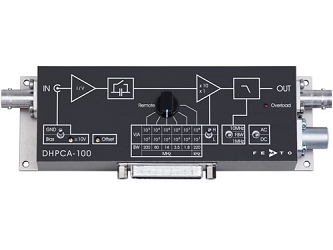

Трансимпедансный усилитель DHPCA-100 Femto с регулируемым коэффициентом усиления – идеальный выбор для приложений, которые требуют преобразования небольших токов в напряжение достаточной для использования величины при пропускной способности до 200 МГц. Он отлично подходит для измерений постоянного и переменного тока до 200 МГц, измерений с разрешением по времени вплоть до наносекунд и использования в качестве предусилителя для быстрых сигналов фотодетектора. DHPCA-100 обладает регулируемым коэффициентом усиления от 102 до 108 В / А, функцией переключения между емкостной связью и связью по постоянному току, регулируемым смещением нуля, регулируемым напряжением смещения для использования с быстрыми фотодиодами, фильтрами нижних частот с переключением между 10 МГц и 1 МГц и возможностью как ручного, так и дистанционного управления. Благодаря прочному и компактному корпусу с экранированием электромагнитных помех DHPCA-100 является идеальным универсальным высокоскоростным усилителем для широкого спектра применений.
Ширина полосы пропускания и частотная характеристика
DHPCA-100 обладает оптимальной комбинацией усиления и пропускной способности. При коэффициенте усиления 103 В / А он обеспечивает необыкновенно широкую полосу пропускания в 200 МГц и даже при максимальном значении усиления 108 В / А верхняя частота отсечки по-прежнему остается довольно высокой 220 кГц. Для тех приложений, которые не требуют полной пропускной способности, устройство имеет переключаемый фильтр низких частот (между 10 МГц и 1 МГц) для минимизации широкополосного шума.
|
Особенности
|
Применения
|
Технические характеристики усилителя DHPCA-100 компании Femto:
|
Модель |
DHPCA-100 | |||||||||||
|
Особенности |
Низкий уровень шума |
Высокая скорость | ||||||||||
|
Трансимпеданс [В/А] |
102 |
103 |
104 |
105 |
106 |
107 |
103 |
104 |
105 |
106 |
107 |
108 |
|
Ширина полосы пропускания
|
200 |
80 |
14 |
3.5 |
1.8 |
0.22 |
175 |
80 |
14 |
3.5 |
1.8 |
0.22 |
|
Время нарастания
|
1.8 нс |
4.4 нс |
25 нс |
0.1 мкс |
0.2 мкс |
1.6 мкс |
2.0 нс |
4.4 нс |
25 нс |
0.1 мкс |
0.2 мкс |
1.6 мкс |
|
Эквивалентный входной шум
|
220 пА |
17 пА |
2.2 пА |
490 фА |
140 фА |
51 фА |
155 пА |
6.1 пА |
1.5 пА |
440 фА |
140 фА |
51 фА |
|
Точность |
Коэффициент усиления ±1 % | |||||||||||
|
Фильтр нижних частот |
Переключение: 1 MГц, 10 MГц или полная ширина полосы пропускания | |||||||||||
| Выходной сигнал |
±1 В при нагрузке 50 Ом | |||||||||||
|
Напряжение смещения |
±10 В, макс. 22 мА, соединен с BNC разъемом, переключение на соединение с "землей" | |||||||||||
|
Источник питания |
±15 В, +110 мА/−90 мА | |||||||||||
|
Интерфейс управления |
Оптоизолированные цифровые входы, TTL/CMOS совместимость, аналоговый вход управления смещением нуля | |||||||||||
|
Корпус |
170 x 60 x 45 мм (ДхШхВ), Вес: 320 г | |||||||||||
|
Тех. док-я |
| |||||||||||
Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор перегрузки: светодиод. Вход защищен от импульсных шумов ± 3 кВ. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
