Поставщик
|
Gentec Electro-Optics |
|
Тип изделия
|
измерители |
Уникальная система измерения энергии импульсных источников компании GenTec способная регистрировать каждый импульс при частоте следования 200 кГц. Благодаря большому выбору детекторных головок возможно измерение энергий в диапазоне от пДж до мДж для длин волн от 0.35 до 2.5 мкм.

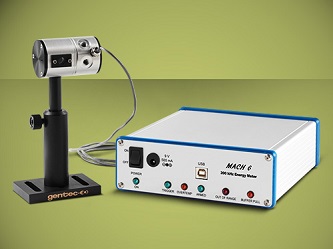

Джоулеметр Mach 6 компании GenTec
Чтобы увидеть текст видео на русском, включите субтитры.
Особенности:
1. Высокая скорость измерений: до 200 кГц;
Измеряет каждый импульс без дискретизации при высоких частотах следования.
2. Регистррует и хранит в памяти до 4 миллионов импульсов;
Хранит данные 40 секунд измерений со скоростью 10 кГц.
3. Отслеживает пропущенные импульсы и импульсы ниже порога;
Вы узнаете сколько импульсов было пропущено, и сколько не преодолели энергетический порог.
4. Широкий выбор измерительных головок;
Кремниевые, InGaAs и пироэлектрические сенсоры для работы в широком диапазоне длин волн и энергий.
5. Аналоговый модуль;
Для быстрых измерений энергии использутей детекторы серии M6 с осциллографом и APM.
6. USB 2.0 интерфейс;
Гарантирует высокую скорость передачи данных и работы устройства.
7. Удобный интерфейс и множество функций для анализа;
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Техническая документация на детекторные головки MACH 6 компании GenTec:
|
MACH 6 |
M6-6-Si |
M6-6-Si-L |
M6-6-In |
M6-6-In-L |
M6-6-PY |
M6-12.5-PY |
|
Макс. энергия |
200 мкДж |
2 мкДж |
200 мкДж |
2 мкДж |
20 мДж |
200 мДж |
|
Макс. средняя мощность |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
25 Вт |
|
Макс. скорость следования импульсов |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
|
Эффективная апертура |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 12.5 мм |
|
Измерительная способность |
С Mach 6 |
С Mach 6 |
С Mach 6 |
С Mach 6 |
С Mach 6 |
С Mach 6 |
|
Рабочий спеткральный диапазон |
0.35 - 1.1 мкм |
0.35 - 1.1 мкм |
0.9 - 1.6 мкм |
0.9 - 1.6 мкм |
0.35 - 2.5 мкм |
0.35 - 2.5 мкм |
|
Макс. измеряемая энергия |
200 мкДж |
2 мкДж |
200 мкДж |
2 мкДж |
20 мДж |
200 мДж |
|
Эквивалентная энергия шума |
2 нДж |
20 пДж |
2 нДж |
20 пДж |
0.2 мкДж |
2 мкДж |
|
Время нарастания (0-100%) |
150 нс |
150 нс |
150 нс |
150 нс |
150 нс |
150 нс |
|
Макс. частота следования импульсов |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
200 000 Гц |
|
Макс. ширина импульса |
100 нс |
100 нс |
100 нс |
100 нс |
100 нс |
100 нс |
|
Неточность калибровки |
± 4% |
± 4% |
± 4% |
± 4% |
± 4% |
± 4% |
|
Стабильность |
± 1% |
± 1% |
± 1% |
± 1% |
± 1% |
± 1% |
|
Порог повреждения |
|
|
|
|
|
|
|
Макс. средняя мощность (60 сек) |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
25 Вт |
|
Макс. энергия (@ 1064 нм) |
200 мкДж |
2 мкДж |
200 мкДж |
2 мкДж |
20 мДж |
200 мДж |
|
Физические свойства |
|
|
|
|
|
|
|
Эффективная апертура |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 6 мм |
Ø 12.5 мм |
|
Сенсор |
Кремний |
Кремний |
InGaAs |
InGaAs |
Пироэлектрик |
Пироэлектрик |
|
Габаритные размеры |
38.1 Ø x 58.4 мм |
38.1 Ø x 58.4 мм |
38.1 Ø x 58.4 мм |
38.1 Ø x 58.4 мм |
38.1 Ø x 58.4 мм |
76 x 111 x 76 |
|
Вес (только головка) |
150 г |
150 г |
150 г |
150 г |
150 г |
N/A |
Модели детекторных головок для работы с джоулеметром MACH 6 компании GenTec:
|
Модель |
Описание |
|
M6-6-Si |
Ø 6 мм, Кремниевый сенсор (0.35-1.1 мкм). Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
M6-6-Si-L |
Ø 6 мм, Кремниевый сенсор (0.35-1.1 мкм), низкий уровень шума. Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
M6-6-In |
Ø 6 мм, InGaAs сенсор (1.0-1.6 мкм). Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
M6-6-In-L |
Ø 6 мм, InGaAs сенсор (1.0-1.6 мкм), низкий уровень шума. Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
M6-6-PY |
Ø 6 мм, пироэлектрический сенсор с металлическим покрытием (0.1-6 мкм). Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
M6-12.5-PY |
12.5 mm Ø, пироэлектрический сенсор с металлическим покрытием. Для работы с Mach 6. Держатель не входит в комплект поставки. |
|
Mach 6 |
200 кГц модуль для детекторных головок M6. |
ПО и спецификация MACH 6:
|
Изображение |
Описание | |||||||||||||||
 |

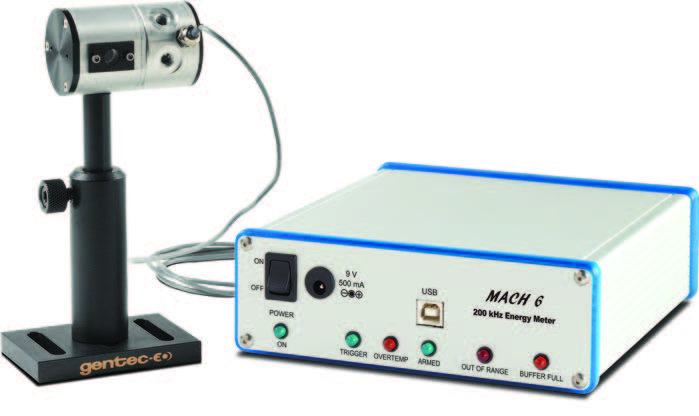

Высокоскоростной джоулеметр MACH 6 | |||||||||||||||
|
Измерьте каждый импульс с частотой следования до 200 кГц с помощью MACH 6. Измерьте с 12-битной цифровой точностью и зафиксируйте до 4 миллионов импульсов в режиме реальном времени. Джоулеметр MACH 6 - единственный прибор в мире, который работает на такой скорости и с такой точностью. Он предназначен для высокоскоростных детекторов энергии GenTec, которые оснащены кремниевым, InGaAs или пироэлектрическим сенсором. Измерьте значения энергии от пДж до мДж для длин волн от 0.35 до 2.5 мкм. Используя детектор M6-Si и аксессуар M5-UC-QED, вы можете проводить относительные измерения на 266 нм. | ||||||||||||||||
 |

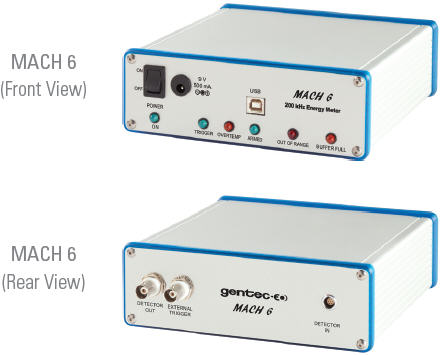

Спецификация джоулеметра MACH 6 | |||||||||||||||
| ||||||||||||||||
 |

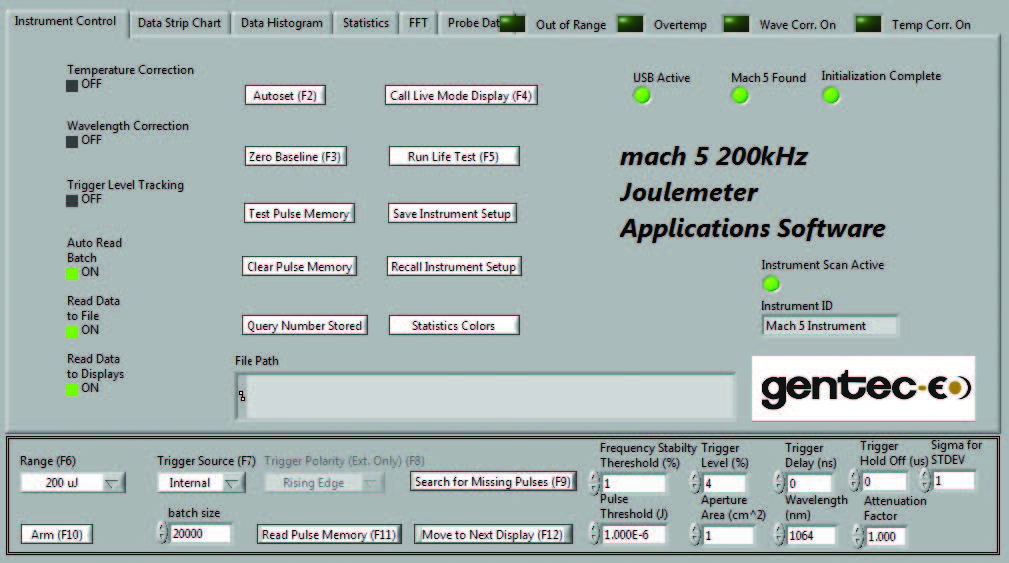

Экран управления ПО | |||||||||||||||
|
LabView Application Software включает в себя множество уникальных функций управления и диагностики. Экран управления прибором, показанный слева, используется для настройки работы MACH 6, включая управление диапазоном, триггером, длиной волны и т. д. Кроме того, он используется для установки числа измеряемых импульсов и для ARM инструмента, который запускает сбор данных. Он также предоставляет вам доступ к таким функциям, как «Autoset», «Call Live Mode», «Run Life Test», «Save Instrument Setup» и т. п. Доступ к этим функциям можно получить, нажав непосредственно на функцию или нажав соответствующую функциональную клавишу. | ||||||||||||||||
 |

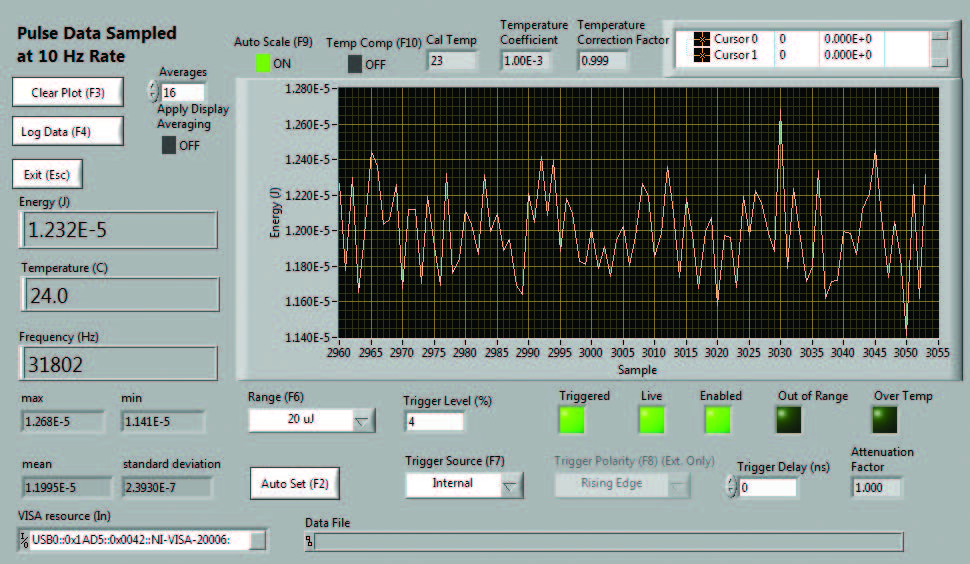

Режим "Live mode" | |||||||||||||||
|
Доступ к режиму Live можно получить на экране управления прибором или просто нажав клавишу «F4» на вашем ПК. Этот режим работы предназначен для того, чтобы работать в режиме стандартного более медленного цифрового джоулеметра, поскольку он регистриует лазерные импульсы со скоростью 10 Гц. Он предоставляет вам график измеренной энергии, считываемое значение энергии, статистику и частоту следования импульсов. Это очень полезный режим при сонастройке Mach 6 с вашим лазером. Вы можете выбрать «Auto Set», где прибор пробегает диапазоны и уровни триггеров, пока не найдет правильный диапазон, или установите их вручную. Когда настройка будет завершена, вы выйдете из этого экрана и вернетесь на экран «Control», где вы выберете количество импульсов в измерении и начните принимать данные о энергии импульса. | ||||||||||||||||
 |

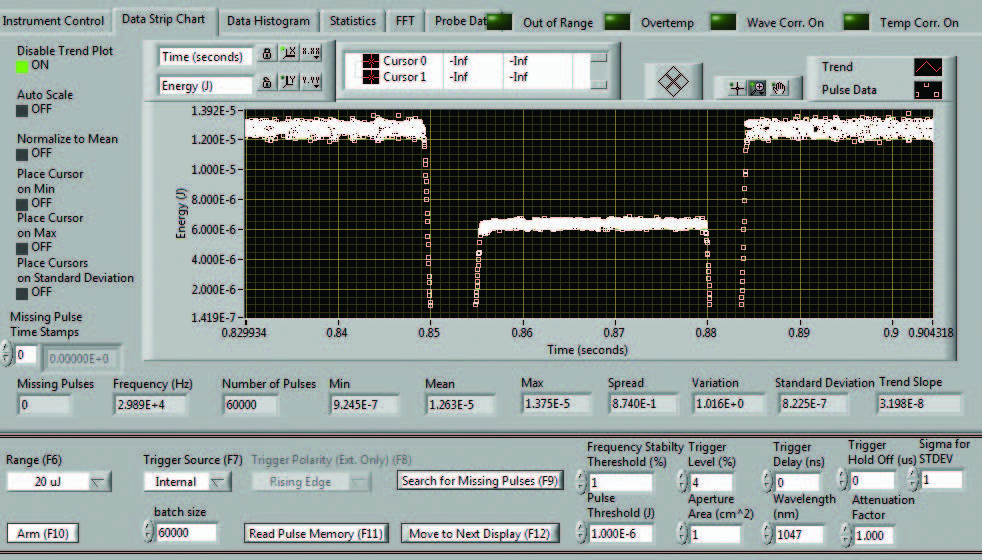

Отображение данных на графике | |||||||||||||||
|
Дисплей Strip Chart обеспечивает быстрый графический просмотр данных. Данные могут отображаться в полном масштабе или в режиме автоматического масштабирования. Вы также можете изменять масштаб для части данных, как показано на экране слева. Фильтр ND0.3 был установлен перед лучом, и вы можете видеть как это отобразилось на измерениях. Вы можете привязать к данным трендовые и минимальные / максимальные линии. Как раз под графиком вы найдете полный набор статистических данных для серии измерений. В верхней части этого экрана вы увидите вкладки, которые перенесут вас на дисплей с гистограммой, статистикой и БПФ (быстрое преобразование Фурье). | ||||||||||||||||
 |

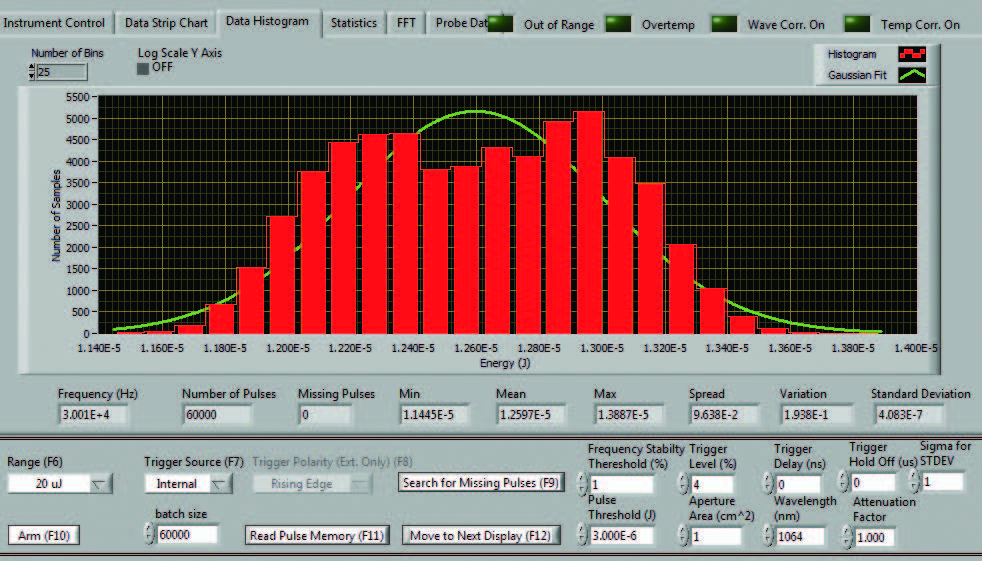

Отображение данных в виде гистограммы | |||||||||||||||
|
Интересует просмотр статистического распределения набора данных энергии импульса? Экран Histogram делает это для вас и проводит аппроксимацию «лучшей гауссовой кривой» для данных. Он отображает полные статистические расчеты в нижней части графика вместе с частотой импульсов. Под статистикой вы найдете инструменты управления, такие как диапазон и триггер. Вам также предоставляется возможность регулировать задержку запуска и при необходимости удерживать ее. | ||||||||||||||||
 |

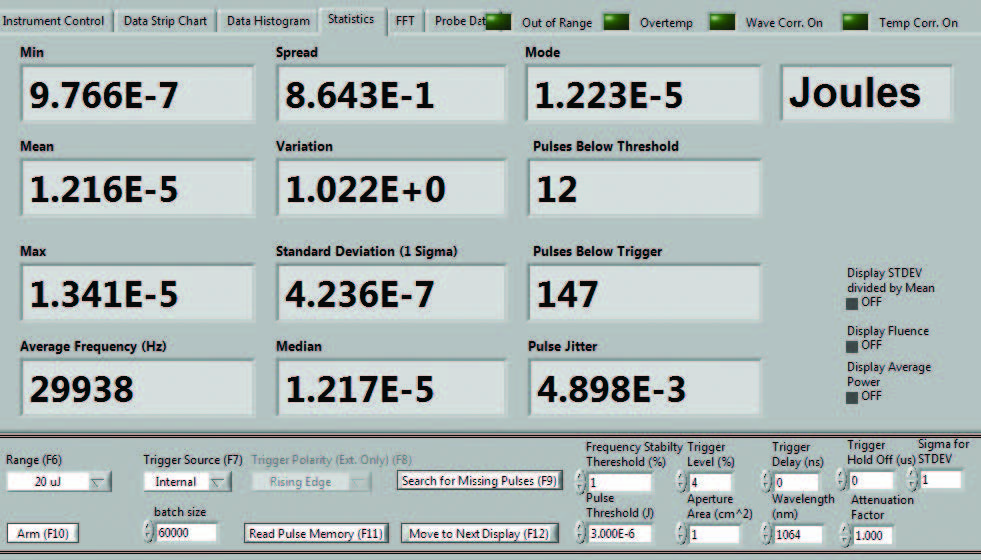

Отображение статистики | |||||||||||||||
|
Дисплей статистики предлагает полный набор показаний энергии и рассчитанных статистических данных. К ним относятся: минимальное, максимальное, среднее значения, стандартное отклонение, разброс и т. д.. И некоторые другие полезные показатели: средняя частота, джиттер импульсов, импульсы ниже триггера и импульсы ниже порога (уровень, установленный вами). На экране слева вы видите, что было 12 импульсов ниже энергетического порога 3 мкВт, а 147 отсутствующих импульсов (или импульсы ниже триггера). | ||||||||||||||||
 |

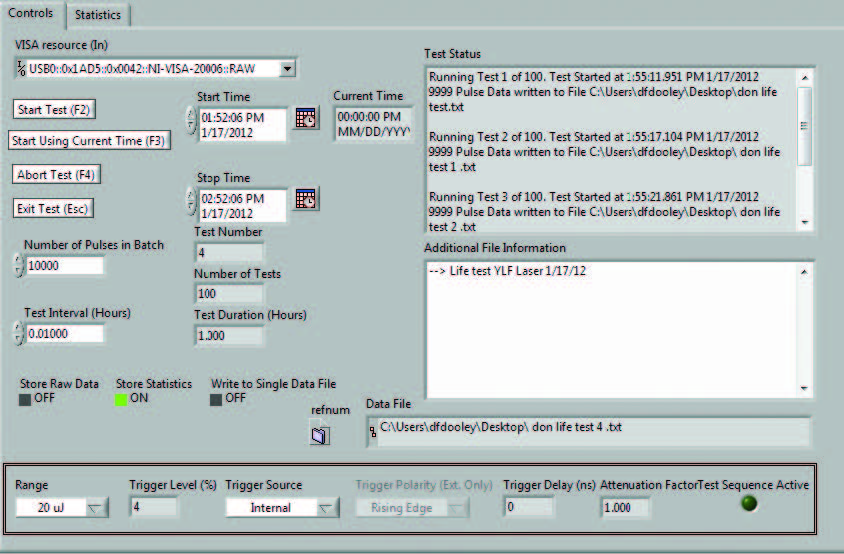

Режим " Life Test" | |||||||||||||||
|
Хотели бы вы провести испытания вашего импульсного лазера с высокой частотой следования импульсов на продолжительность работы? Как насчет периодической проверки при изменении параметров окружающей среды, например, температуры? Компания GenTec разработала для этого специальный функционал. На экране Life Test дается возможность выбрать нужную статистику, время и дату начала, время и дату остановки, количество импульсов и интервал тестирования. Вы просто определяете файл, место для размещения данных, а затем нажимаете на начало и уходите! Когда вы вернетесь, у вас будет набор данных, который отображажет производительность вашего лазера с течением времени, при изменении температуры, ударах, вибрациях или всего, что вы выбрали. | ||||||||||||||||
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Держатель детекторных головок |  |
|
MON-9V-EU |
дополнительный источник питания 9 В |  |
|
MON-USB |
USB кабель
|
 |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
