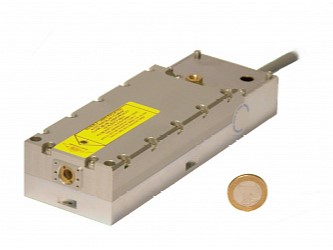

Высокопроизводительный микрочиповый лазер STV-02E-1x0 отличается высокой энергией импульса и высокой пиковой мощностью, предназначен для получения лазерных импульсов длительностью до 0.6 нс на длине волны 355 нм. Лазер может работать от внешнего триггера. Длина волна 355 нм генерируется с помощью преобразования гармоники микрочипового Nd:YAG лазера, который лежит в основе модуля. С лазерной головкой используется контроллер для изменения и сохранения постоянных характеристик. Контроллер подключается с помощью SMB кабеля. Лазер имеет одномодовый режим работы и хорошее качество оптического пучка. Предназначен для использования в температурных датчиках, измерения расстояний, генерации суперконтинуума, биофотонике.
Особенности:- Длина волны 355 нм; - Работает на частоте 4 кГц; - Пиковая мощность 4 кВт; - Высокое качество пучка; - Высокий КПД; - Воздушное охлаждение; - Прочный корпус, долгий срок службы. |
Применения:- Измерение расстояний; - Лидары на основе дифференциального поглощения; - Генерация суперконтинуума; - Температурные датчики; - Рамановская спектроскопия; - Биофотоника (нанохирургия, протеиновые соединения).
|
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
Длина волны |
355 |
нм |
|
Максимальная частота повторения |
4 |
кГц |
|
Ширина импульса (FWHM) |
<0.6 |
нс |
|
Выходная мощность |
>4 |
кВт |
|
Выходная энергия |
>2 |
мкДж |
|
Пиковая мощность |
4 |
кВт |
|
PCD (задержка между сигналом триггера и импульсным зажиганием) |
<100 |
мкс |
|
Джиттер PCD |
<±1.5 |
мкс |
|
Кратковременная стабильность мощности (1 мин) |
<±2 |
% |
|
Долговременная стабильность мощности (6 час) |
<±5 |
% |
|
Профиль пучка |
TEM00 | |
|
Полная угловая расходимость (1/е²) | ||
|
Горизонтальная |
11±2 |
мрад |
|
Вертикальная |
7±2 |
мрад |
|
M² |
<1.3 | |
|
Эллиптичность пучка |
<1.3 | |
|
Поляризация |
Линейная, PER>20 дБ | |
|

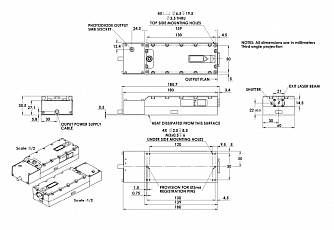

Размеры блока |
186х60х36 |
мм |
|
Вес блока |
500 |
г |
|
Опции |
Выходная синхронизация |
Модели:
|
Модель |
Описание |
|
STV-02E-100 |
Триггерный лазер. Длина волны: 355 нм. Пиковая мощность: >4 кВт. Длительность импульса: <0.6 нс. Фиксированная частота повторения: 4 кГц. Опции уточняются при заказе. |
|
STV-02E-110 |
Триггерный лазер. Длина волны: 355 нм. Пиковая мощность: >4 кВт. Длительность импульса: <0.6 нс. Фиксированная частота повторения: от 10 Гц до 4 кГц. Опции уточняются при заказе. |
|
STV-02E-120 |
Триггерный лазер. Длина волны: 355 нм. Пиковая мощность: >4 кВт. Длительность импульса: <0.6 нс. Внешняя изменяемая частота повторения: от single shot до 4 кГц, одно оптимизированное значение частоты повторения. Опции уточняются при заказе. |
|
STV-02E-130 |
Триггерный лазер. Длина волны: 355 нм. Пиковая мощность: >4 кВт. Длительность импульса: <0.6 нс. Внешняя изменяемая частота повторения: от single shot до 4 кГц, три оптимизированных значения частоты повторения. Опции уточняются при заказе. |
|
STV-02E-140 |
Триггерный лазер. Длина волны: 355 нм. Пиковая мощность: >4 кВт. Длительность импульса: <0.6 нс. Внешняя изменяемая частота повторения: синхронизирована в диапазоне от 10 Гц до 2 кГц. Опции уточняются при заказе. |
Дополнительные опции:
- Одномодовый волоконный вывод;
- Многомодовый волоконный вывод;
- Коллиматор на выходе;
- Синхронизация/модуляция выходного сигнала.
