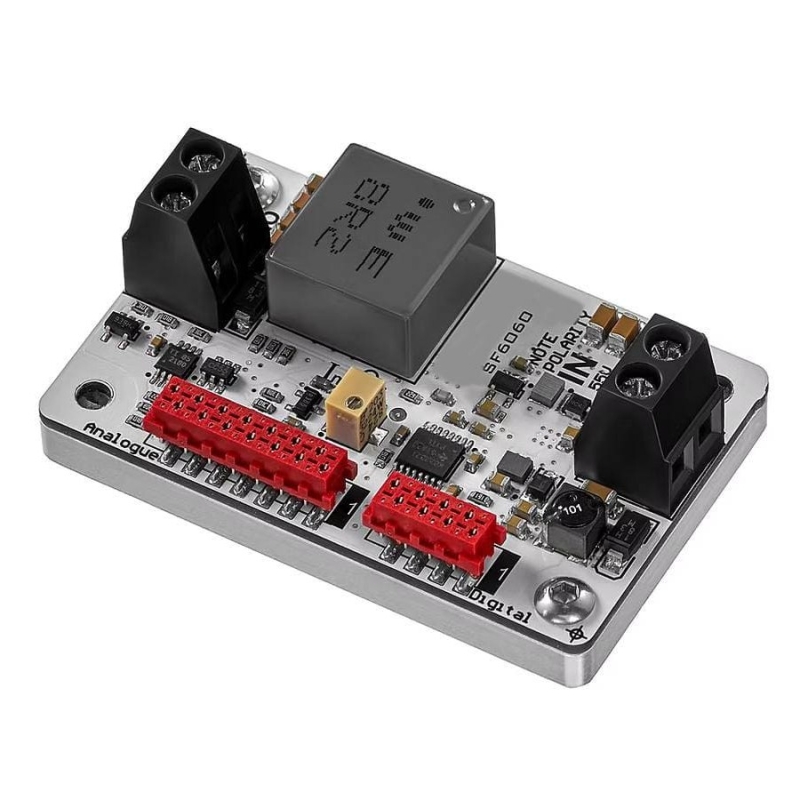

SF6XXX – это серия высокомощных, компактных OEM драйверов лазерных диодов с постоянным током. Уникальные решения в схемотехнике драйвера позволяют достичь высокой эффективности (до 97%) и высокой плотности мощности. Алюминиевая базовая пластина обеспечивает эффективный отвод тепла от модуля драйвера лазерного диода с помощью водяного или воздушного охлаждения. Драйвер лазерного тока обладает большим количеством функций защиты для обеспечения безопасной работы лазерного диода. Основные области применения мощных лазерных драйверов SF6XXX — лазерная маркировка, сварка, пайка и резка, медицинское оборудование, лазерное измерительное оборудование, спектрометры, лидары, дальномеры и лабораторные испытательные стенды. Эти устройства — отличный выбор для лазерных диодов от II-VI Laser Enterprise, BWT Beijing Laser Diodes, IPG Photonics, Dilas Diodenlaser, Lumentum и т. д.
Особенности:

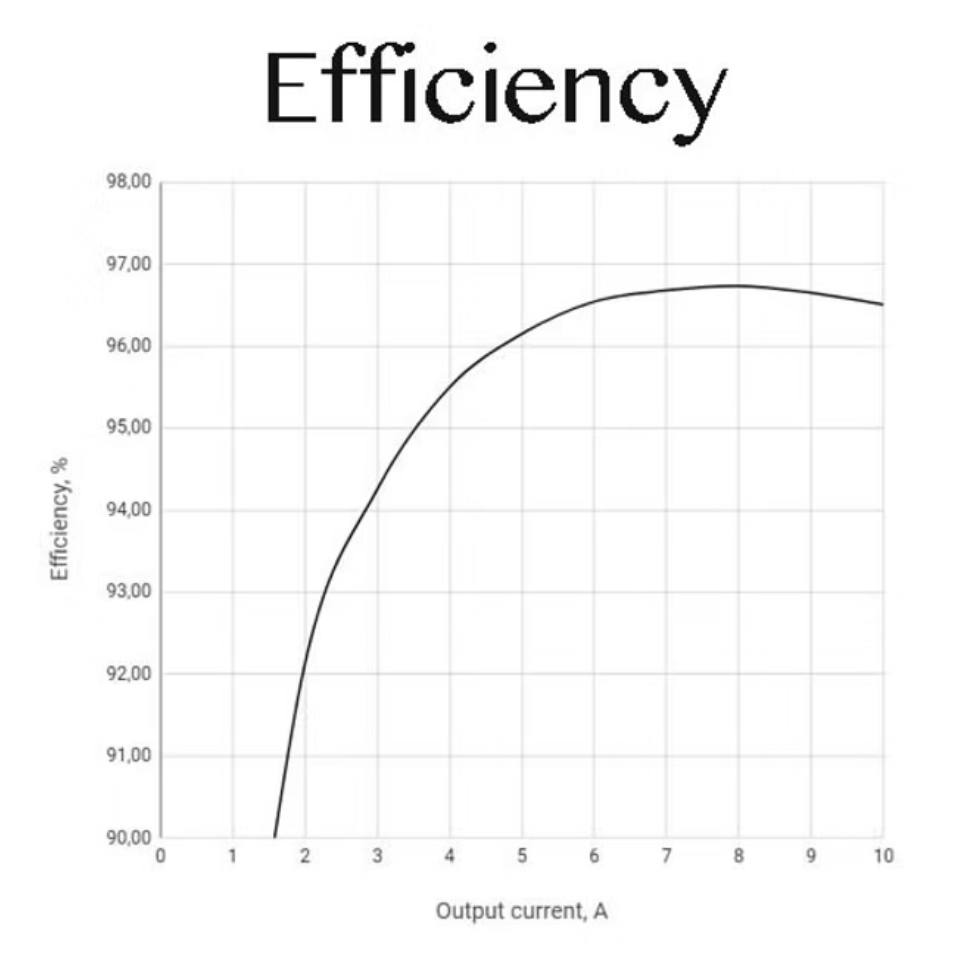

- Очень высокая эффективность: до 96%;
- Вход для NTC термистора (для отключения драйвера при перегреве лазерного диода);
- Аналоговый управляющий сигнал / RS-232 / UART;
- Плавный запуск с линейным нарастанием тока до заданной пользователем точки;
- Возможность калибровки тока в пределах 5%;
- Многоуровневая защита лазерного диода;
- Android-приложение;
- Драйверы для LabView и Python;

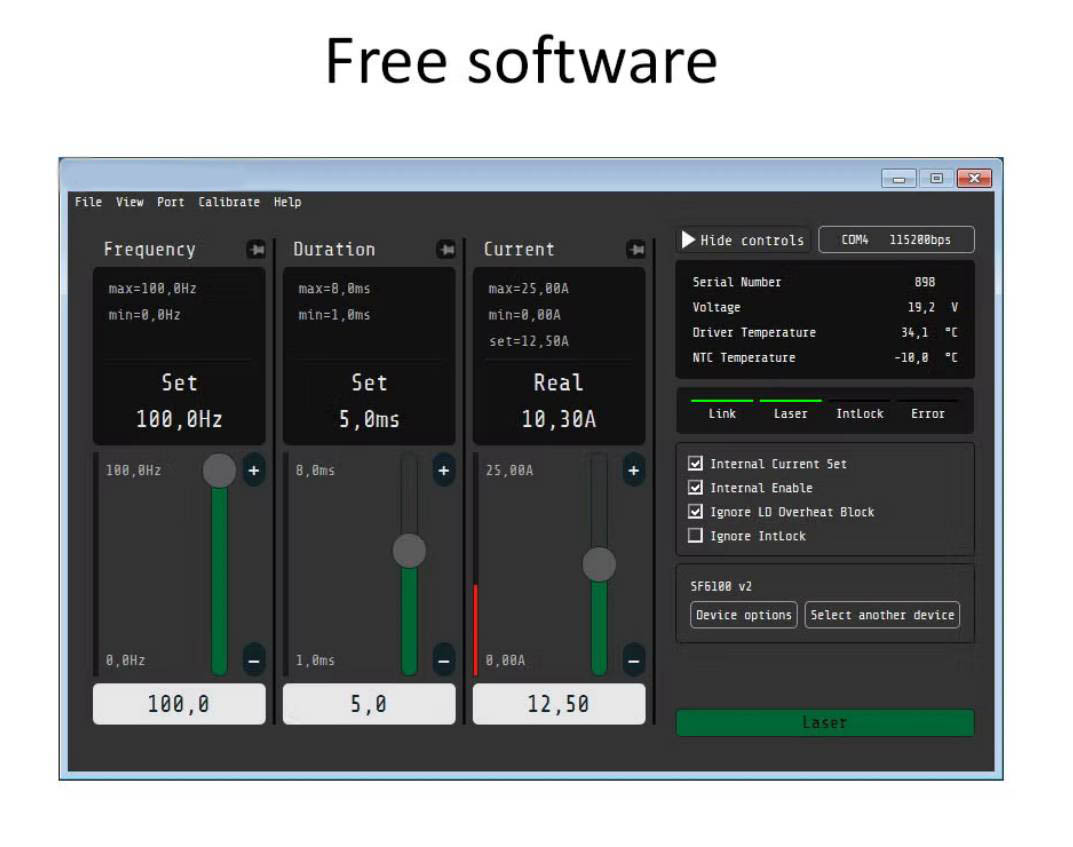

- Бесплатное программное обеспечение.
Технические характеристики:
|
Тип параметра |
SF6040 v2.1 |
|
Диапазон выходного тока |
0-10 А |
|
Диапазон выходного напряжения |
5-40 В |
|
Разрешение установки тока |
0.01 А |
|

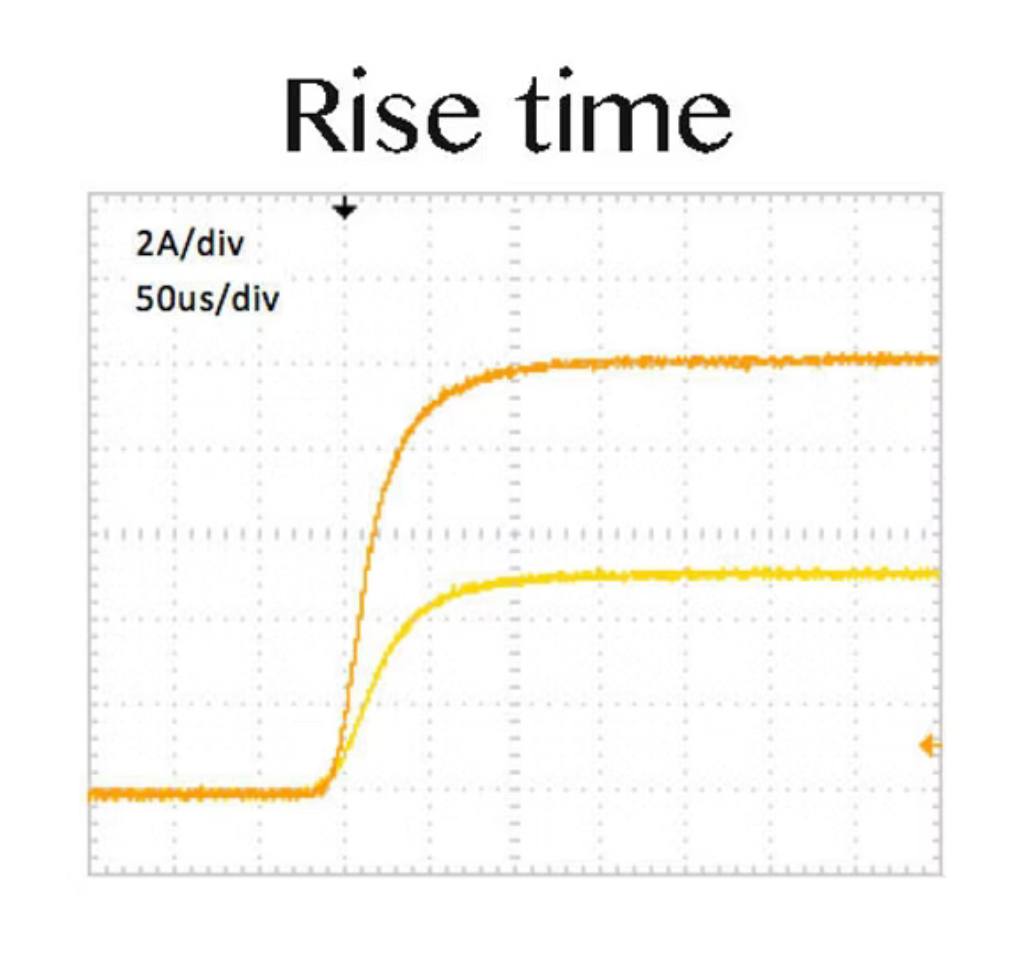

Время нарастания: (Iout = 5A) |
мин - 60 мкс; макс - 100 мкс |
|
Время нарастания: (Iout = 10A) |
мин - 60 мкс; макс - 100 мкс |
|

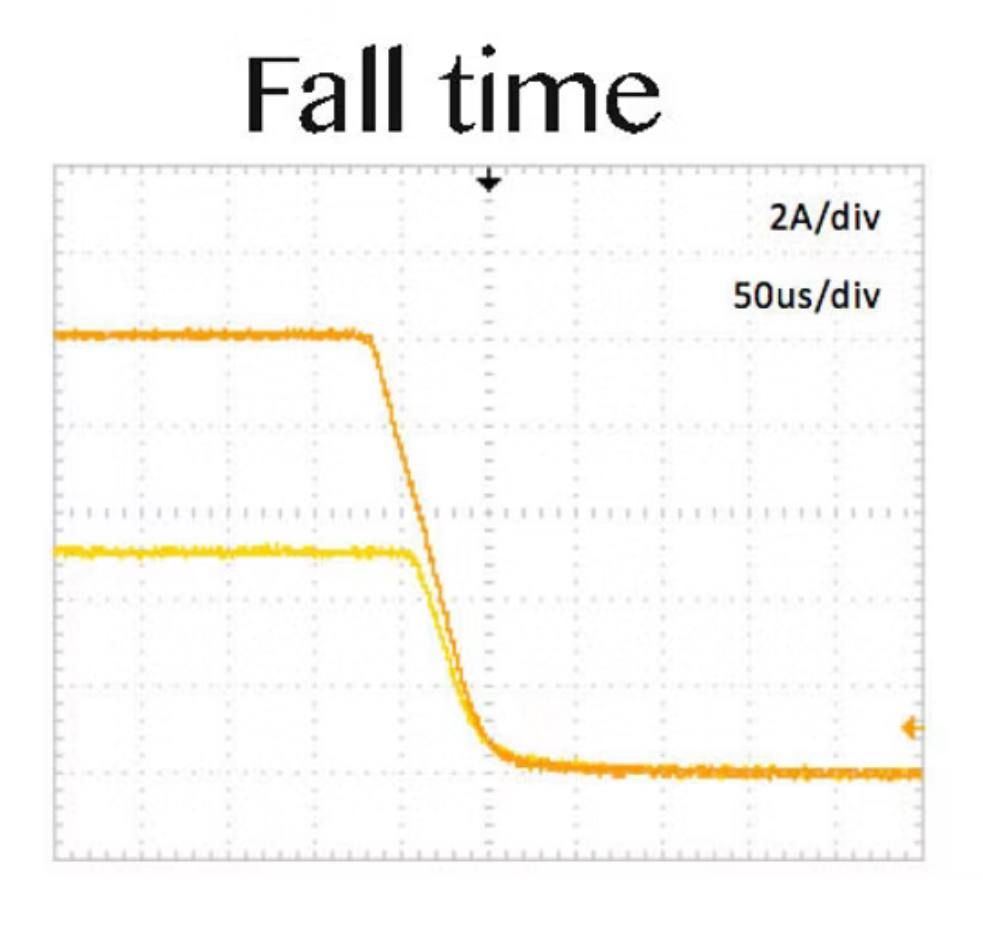

Время спада |
мин - 20 мкс; макс - 80 мкс |
|
Стабильность тока |
<0.2 % |
|
Абсолютная точность установки тока |
<1 % |
Защита лазерного диода
- Плавный запуск с линейным нарастанием тока;
- Ограничение тока;
- Быстрое отключение при перегрузке по току;
- Предупреждение о перегреве и отключение при перегреве;
- Защита от обратного тока;
- Защита с помощью схемы Crowbar (схема защиты от перенапряжения);
- Вход запрета;
- Блокировка.
Габаритные размеры
- Размеры: 57.9 x 36.8 x 21 мм;
- Вес: 50 г.

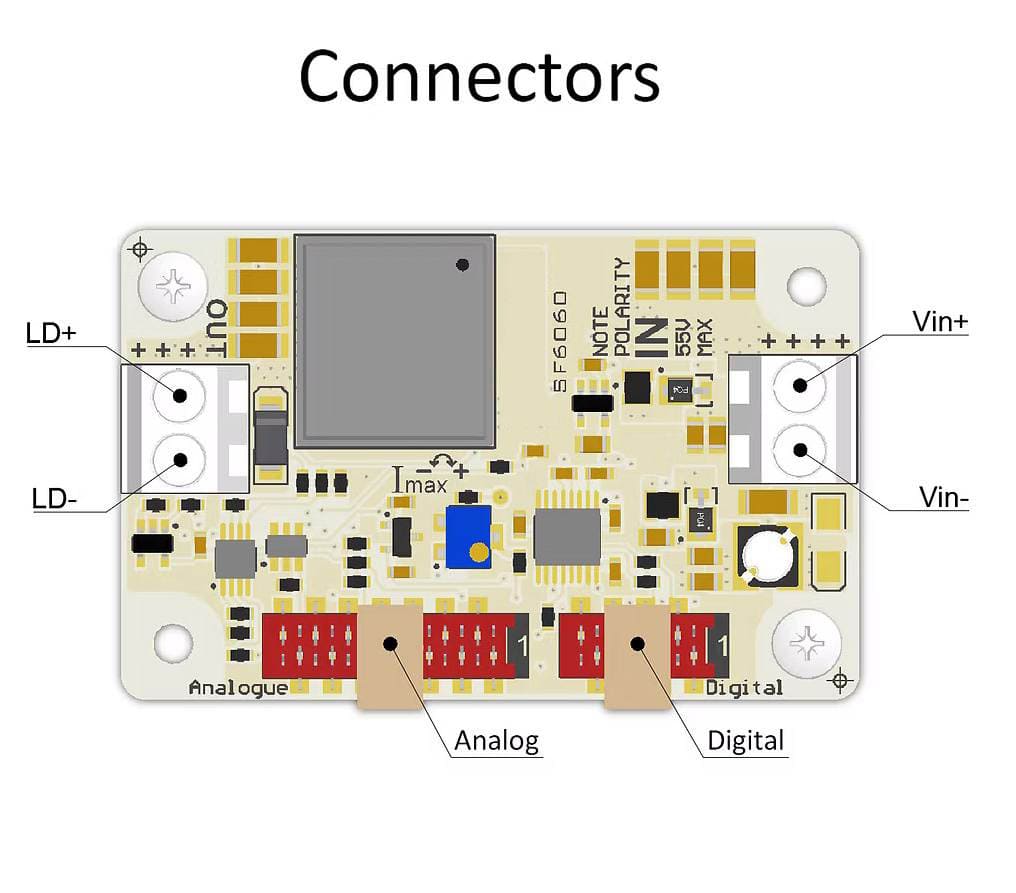

Пользовательский интерфейс
- Разъем аналогового управляющего сигнала;
- Цифровой последовательный интерфейс RS-232 / UART;
- Bluetooth (необходим для Android-приложения);
- Вход сигнала разрешения/запрета.
Комплект поставки
- Драйвер – 1 шт;
- Плоский кабель 50 см с одним 8-контактным разъемом – 1 шт;
- Плоский кабель 50 см с одним 14-контактным разъемом – 1 шт;
- Спецификация и руководство пользователя – 1 шт.
