        Высокочастотные усилители тока HCA, DC – 400 кГц, постоянный КУ

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Усилители оптического сигнала
        —
        Усилители тока
        —Высокочастотные усилители тока HCA, DC – 400 кГц, постоянный КУ

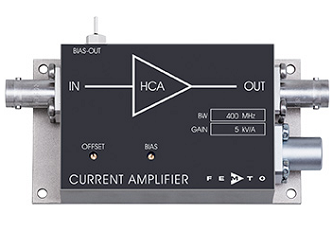

        Фото Высокочастотные усилители тока HCA, DC – 400 кГц, постоянный КУ
        Производитель: FEMTO Messtechnik GmbH
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        FEMTO Messtechnik GmbH
        Тип изделия
        усилители тока
        Применение оборудования
        для фотодиодов

        Высокая частота - только для специалистов?

        Пользователи высокочастотных компонентов часто сталкиваются с рядом проблем, включая паразитные колебания, плохое заземление, нелинейности, скачки коэффициента усиления и уменьшение ширины полосы пропускания, которые вызваны плохой конструкцией усилителей. Высокочастотные усилители Femto разработаны для устранения этих нежелательных проблем. Нечувствительные к параметрам источника сигнала и проводам ввода, высокочастотные усилители Femto работают строго в соответствии со своими спецификациями. Даже при работе с источниками, емкость которых составляет 2 нФ (максимум) (для HCA-1M-1M-C), не будут наблюдаться скачки коэффициента усиления, колебания или значительное уменьшение полосы пропускания.

        Ширина полосы пропускания не зависит от емкости источника

        Емкость источника всего в несколько пикофарадов может значительно уменьшить полосу пропускания высокочастотных усилителей тока. Тем не менее, усилители тока компании Femto не имеют таких ограничений и не подвержены влиянию широкого диапазона емкостей источников. Нет необходимости в коррекции частотной характеристики поставляемых устройств или специальной адаптации, а ширина полосы пропускания и коэффициент усиления остаются постоянными вплоть до максимальных значений емкости источника, указанных для каждой модели усилителя.*

        "C"- модели

        Модели усилителей, с дополнительным «С» в парт-номере, оптимизированы для работы с очень большими емкостями источников вплоть до нанофарад. Они отлично подходят для измерения быстрых сигналов длительностью до наносекунд с помощью детекторов с большой площадью сенсора. Для детекторов с емкостью более 2 нФ в ассортименте компании Femto представлены специально разработанные модели.

        Регулируемый сдвиг нуля и напряжение смещения

        Чтобы усилители тока Femto легко подстраивались под требования вашего эксперимента, они обладают двумя подстроечными резисторами для точной регулировки напряжения смещения и смещения нуля. Широкий диапазон регулировки компенсации тока смещения на входе сохраняет динамику даже для сигналов с большими компонентами постоянного тока. Напряжение на выводе напряжения смещения можно точно регулировать от -12 до +12 вольт с помощью потенциометра.

        Особенности

        • Мин. шум на входе: 270 фА/√Гц
        • Ширина полосы пропускания: 400 MГц
        • Усиление: до 106 В/А;
        • Плоская частотная характеристика;
        • Стабилизированный и регулируемый сигнал напряжения смещения для фотодиодов;
        • Корпус с защитой от электромагнитных помех.

        Применения

        • Быстрая регистрация с помощью детекторов с большой площадью активной области;
        • Спектроскопия;
        • Системы фотодетектирвоания на базе ФЭУ и фотодиодов;
        • Детекторы ионизирующего излучения;
        • Пиро- и пьезоэлектрические детекторы.

        Модели высокоскоростных усилителей тока серии HCA компании Femto:

        Модель

        Стоимость

        Ширина полосы

        (DC - …)

        на уровне 3 дБ

        Шумовой ток
        [/√Гц]

        Трансимпеданс

        (Коэффициент усиления)

        Время нарастания / спада

        Макс. емкость источника

        Тех. док-я

        HCA-1M-1M

        141 011 р.

        1 MГц

        270 фА

        1 x 106 В/А

        350 нс

        50 пФ

        Техническая документация усилителя

        HCA-1M-1M-C

        141 011 р.

        1 MГц

        3.5 пА

        1 x 106 В/А

        350 нс

        2 нФ

        Техническая документация усилителя

        HCA-2M-1M

        141 011 р.

        2 MГц

        340 фА

        1 x 106 В/А

        180 нс

        25 пФ

        Техническая документация усилителя

        HCA-2M-1M-C

        141 011 р.

        2 MГц

        3.5 пА

        1 x 106 В/А

        180 нс

        1 нФ

        Техническая документация усилителя

        HCA-4M-500K

        141 011 р.

        4 MГц

        490 фА

        5 x 105 В/А

        90 нс

        15 пФ

        Техническая документация усилителя

        HCA-4M-500K-C

        141 011 р.

        4 MГц

        3.5 пА

        5 x 105 В/А

        90 нс

        500 пФ

        Техническая документация усилителя

        HCA-10M-100K

        141 011 р.

        10 MГц

        1.1 пА

        1 x 105 В/А

        35 нс

        15 пФ

        Техническая документация усилителя

        HCA-10M-100K-C

        141 011 р.

        10 MГц

        3.5 пА

        1 x 105 В/А

        35 нс

        150 пФ

        Техническая документация усилителя

        HCA-20M-100K-C

        141 011 р.

        20 MГц

        3.5 пА

        1 x 105 В/А

        18 нс

        50 пФ

        Техническая документация усилителя

        HCA-40M-100K-C

        141 011 р.

        40 MГц

        3.7 пА

        1 x 105 В/А

        10 нс

        30 пФ

        Техническая документация усилителя

        HCA-100M-50K-C

        144 267 р.

        100 MГц

        3.9 пА

        5 x 104 В/А

        3.5 нс

        20 пФ*

        Техническая документация усилителя

        HCA-200M-20K-C

        149 477 р.

        200 MГц

        5.3 пА

        2 x 104 В/А

        1.9 нс

        8 пФ*

        Техническая документация усилителя

        HCA-400M-5K-C

        157 943 р.

        400 MГц

        20 пА

        5 x 103 В/А

        1 нс

        10 пФ*

        Техническая документация усилителя

        Выходное напряжение ± 1.5 В при нагрузке 50 Ом. Смещение нуля регулируется подстроечным резистором. Емкостная связь в качестве опции. Защита выхода от короткого замыкания. Регулировка напряжения смещения (-12 В ... +12 В). Питание через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 поставляется в качестве опции.

        Примечания: Максимальная емкость детектора, указанная выше, означает, что до этого значения гарантируется указанная ширина полоса пропускания на уровне 3 дБ (± 15%). Возможно использование детекторов с большей емкостью, но это немного повлияет на полосу пропускания и частотную характеристику усилителя.

        Для сверхбыстрых моделей HCA-100M-50K-C, HCA-200M-20K-C и HCA-400M-5K-C ширина полосы пропускания может уменьшится на 25% от номинальных значений, если емкость источника достигает вышеуказанного максимального значения емкости источника. Особенно для этих моделей важны короткие кабели на входе и использование источников с малой емкостью.

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
