Описание

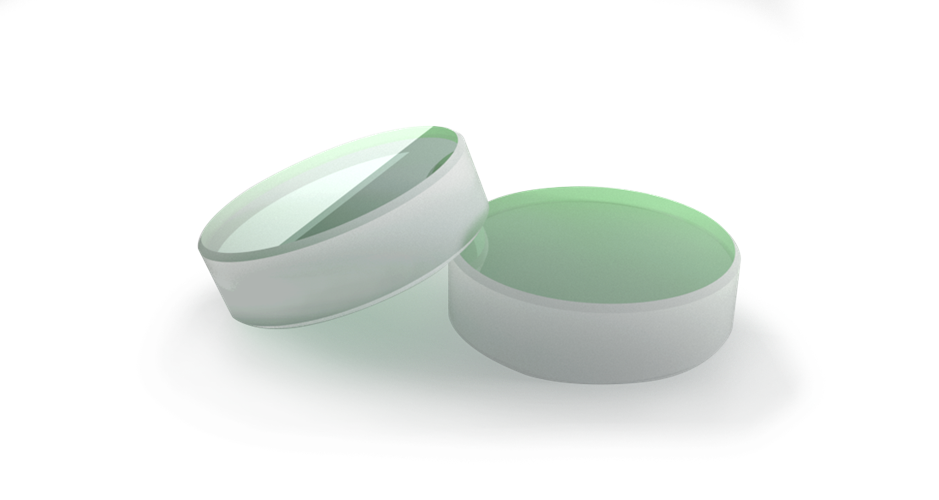

Выходные зеркала лазерных резонаторов Optogama используются в стабильных лазерных резонаторах для излучения части энергии, циркулирующей в резонаторе лазера. Необходимо тщательно выбрать правильное пространственно-постоянное отношение отражения / пропускания выходного зеркала для оптимизации работы лазера и предотвращения повреждения внутрирезонаторных оптических элементов. Передняя поверхность выходных зеркал частично покрыта отражающим покрытием в определенном диапазоне длин волн, а задняя поверхность имеет антиотражающее покрытие, чтобы предотвратить потери. Более того, выходные зеркала Optogama лазерного резонатора могут быть успешно реализованы как аттенюаторы для ослабления мощности лазера с фиксированным коэффициентом для определенного диапазона длин волн.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартные размеры: ⌀25.4x5 мм; - Отражение: 50% - 99%; - Изготовление на заказ. |
Применения: - Выходные зеркала стабильных резонаторов; - Аттенюаторы. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленный кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8@632.8 нм |
|
Задняя поверхность |
Антиотражающее покрытие для рабочей длины волны |
|
Порог повреждения |
>10 Дж/см2@1064 нм, 10 нс (для зеркал 1020-1070 нм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
