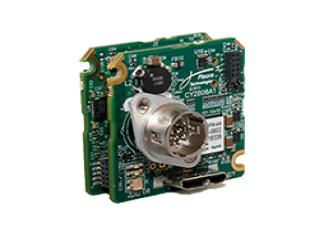

Оборудование Pleora Technologies со встроенным видеоинтерфейсом iPORT ™ NTx-U3 предоставляет производителям систем и камер простой способ интеграции видеоподключения USB 3.0 в свои продукты. Благодаря встроенному видеоинтерфейсу NTx-U3 производители могут сократить время вывода на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему.
Встроенный видеоинтерфейс Pleora Technologies NTx-U3 легко взаимодействует с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Он также полностью соответствует стандартам USB3 Vision ™ и GenICam®, обеспечивая совместимость с оборудованием сторонних производителей в сочетании с несколькими производителями. Встроенное оборудование преобразует видеоданные в пакеты со скоростью до 3 Гбит / с. Затем упакованное видео отправляется с низкой постоянной задержкой по каналу USB 3.0 на принимающее программное обеспечение.
Чтобы ускорить вывод продукта на рынок, Pleora Technologies предлагает комплект разработчика для встроенного видеоинтерфейса NTx-U3. Этот комплект позволяет производителям легко и быстро изготавливать прототипы систем или камер, а также проверочные демонстрации, часто без разработки оборудования.
Встроенный видеоинтерфейс iPORT NTx-U3 поддерживает:
- Оценочный комплект, помогающий ускорить вывод продукта на рынок за счет быстрого проектирования прототипов и демонстрации концепции, часто без необходимости разработки оборудования;
- eBUS ™ SDK, многофункциональный набор инструментов для разработки приложений, позволяющий производителям производить ребрендинг и распространять свои конечные продукты;
- Инструмент генерации XML AutoGen и эталонный дизайн прошивки, который позволяет производителям быстро и легко создавать удобный интерфейс GenICam для своих продуктов.
Особенности:
- Компактный и маломощный;
- Совместимость с USB3 Vision и GenICam;
- Пропускная способность до 3 Гбит / с;
- Параллельный видеовход LVTTL / LVCMOS до 32 бит, 120 МГц и 4 перемежающихся отвода;
- Режимы строчной развертки и сканирования области;
- Буфер кадра 120 МБ для многомегапиксельных сенсоров;
- Может поддерживать варианты с питанием от USB или с внешним питанием;
- Обновляемая прошивка через порт USB 3.0 для упрощения производства и обновления функций на месте;
- Запись и воспроизведение;
- Программируемый логический контроллер.
Технические характеристики iPORT NTx-U3:
|
Параметры |
Значения | |
|
Пользовательский интерфейс схемы |
100-контактный разъем Samtec: LSHM-150-04.0-L-DV-A-N-TR | |
|
Внешний интерфейс |
12-контактный разъем Hirose: HR10A-10R-12PB (71) | |
|
Интерфейс USB 3.0 |
10-контактный разъем USB 3.0 Micro-B | |
|
Контроллер USB 3.0 |
Cypress FX3 | |
|
ПЛИС |
Altera Cyclone V | |
|
Буфер изображения |
120 МБ DDR3 шириной 16 бит | |
|
Постоянная память |
128 МБ последовательной флэш-памяти | |
|
Генератор тактовых импульсов |
В комплекте | |
|
Насадка JTAG |
Подключение к ПЛИС | |
|
Входы / выходы на пользовательском интерфейсе схемы | ||
|
Видеовход |
2,5 В LVTTL / LVCMOS | |
|
Входы |
GPIO 4 x 2,5 В LVTTL / LVCMOS | |
|
Выходы |
GPIO 4 x 2,5 В LVTTL / LVCMOS | |
|
Последовательные (групповые) входы |
3 x 2,5 В LVTTL / LVCMOS | |
|
Последовательные (групповые) выходы |
3 x 2,5 В LVTTL / LVCMOS | |
|
Выходы управления камерой |
4 x 2,5 В LVTTL / LVCMOS | |
|
GPIO на 12-контактном круглом разъеме | ||
|
Входы GPIO |
4 разъема, подключенные к пользовательскому интерфейсу | |
|
Выходы GPIO |
3 разъема, подключенных к пользовательскому интерфейсу | |
|
Вход последовательной связи |
Подключение направлено на пользовательский интерфейс схемы | |
|
Выход последовательной связи |
Подключение направлено на пользовательский интерфейс схемы | |
|
Фрейм-граббер | ||
|
Количество каналов |
1 | |
|
Режимы сканирования |
Область сканирования (прогрессивная) и линейная развертка | |
|
Глубина пикселя (бит) |
8, 10, 12, 14, 16, 24, 32 | |
|
Частота пикселей |
Мин: 20 МГц Макс: 120 МГц | |
|
Отводы на канал данных |
До 4 | |
|
Ширина изображения (в пикселях) |
Мин: 8 По умолчанию: 640 Макс: 16 376 Приращение: 4 | |
|
Высота изображения (в пикселях) |
Мин: 1 По умолчанию: 480 Макс: 16 383 Приращение: 1 | |
|
Окно / область интереса |
Есть | |
|
Реконструкция нажатия |
Только чередование | |
|
Общие характеристики | ||
|
Размер (ШхВхД) |
37,0 мм x 37,0 мм x 23,1 мм (приблизительно, без учета разъема внешнего интерфейса) | |
|
Температура хранения
|
От - 40 ° C до 85 ° C | |
|
Источник питания |
Питание от USB: номинальное напряжение 5 В Внешнее питание: от 4,8 до 16 вольт номинальное | |
|
Потребляемая мощность |
Менее 2 Вт при потоковой передаче со скоростью 3 Гбит / с | |
|
Среднее время безотказной работы при 40 ° C |
1 277 505 часов | |
|
Поставщик
|
Pleora Technologies |
