        Встраиваемый интерфейс iPORT NTx-Ten

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Системы захвата изображения
        —
        Встраиваемые фрейм-грабберы
        —Встраиваемый интерфейс iPORT NTx-Ten

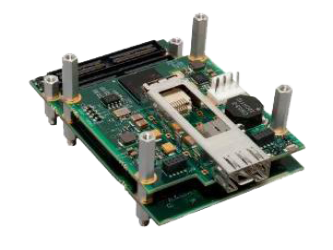

        Фото Встраиваемый интерфейс iPORT NTx-Ten
        Производитель: Pleora Technologies
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Pleora Technologies

        Встроенный видеоинтерфейс Pleora Technologies iPORT ™ NTx-Ten предоставляет производителям систем и камер простой способ интеграции видеосвязи 10 Gigabit Ethernet (GigE) в свои продукты. Используя NTx-Ten, производители могут сократить время выхода на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему.

        NTx-Ten легко взаимодействует с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Аппаратное обеспечение также полностью соответствует стандартам GigE Vision® 2.0 и GenICam ™, обеспечивая совместимость с оборудованием сторонних производителей в средах различных производителей.

        Сложный встроенный программируемый логический контроллер (ПЛК) и поддержка протокола точного времени IEEE 1588 позволяют пользователям точно измерять, синхронизировать и контролировать работу других элементов системы.

        GigE Vision и GenICam не зависят от скорости соединения Ethernet, что означает, что NTx-Ten может быть объединен в системы вместе с камерами GigE Vision, работающими на скорости 1 Гбит / с, без каких-либо модификаций программного обеспечения.

        NTx-Ten преобразует видеоданные в пакеты Ethernet и отправляет их с низкой постоянной задержкой по каналу 10 GigE на принимающее программное обеспечение или оборудование. NTx-Ten совместим с волоконно-оптическими соединениями через разъем SFP + (съемный компактный) и легко подключается к стандартным компонентам 10 GigE, таким как сетевые карты и коммутаторы.

        Встроенный видеоинтерфейс iPORT NTx-Ten поддерживает:

        - Комплект для разработки, помогающий ускорить вывод продукта на рынок, позволяя быстро проектировать прототипы и проводить демонстрацию концепции, часто без необходимости разработки оборудования;

        - Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного дизайна прошивки), который позволяет быстро и легко создать удобный интерфейс GenICam.

        Особенности:

        - Совместимость с GigE Vision 2.0 и GenICam;

        - Поддержка передачи видео с двух датчиков одновременно;

        - Параллельный видеовход LVTTL / LVCMOS до 96 бит, 125 МГц и до восьми ответвлений с чередованием;

        - Режимы строчной развертки и сканирования области;

        - Буфер кадра 128 МБ для обеспечения целостности данных;

        - Обновляемая прошивка через порт 10 GigE для упрощения производства и обновления функций в полевых условиях.

        Технические характеристики iPORT NTx-Ten:

        Подключения к сетевому видео

        Встроенные видеоинтерфейсы iPORT

        Высокая надежность, скорость передачи данных более 8 Гбит / с с малой сквозной задержкой.

        Набор встроенных плат OEM

        Специально созданное оборудование

        eBUS SDK

        eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, переносимый через Windows, Mac и Linux.

        eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства.

        eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению

        Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций

        GigE Vision

        Полностью совместимая загрузка прошивки

        Возможность повторной отправки пакетов для обеспечения надежности

        Комплексная диагностика передачи данных

        Последовательная связь через Ethernet

        Разъемы

        Питание

        2-контактный разъем, Molex 22-23-2041

        Сетевой интерфейс

        Поддерживает 10GBASE-SR, -LR и –LRM с использованием линейных или ограничивающих модулей SFP +

        Видео, последовательный порт и интерфейс ввода-вывода

        Два 120-контактных разъема

        Samtec QSH-060-01-F-D-A

        Сетевые особенности

        На базе Gigabit Ethernet

        Стандартное, простое в использовании оборудование

        Поддерживает DHCP, LLA и статическую IP-адресацию.

        Поддерживает IPv4, UDP, IGMPv2 и ICMP.

        Поддерживает протокол точного времени IEEE 1588

        Возможность подключения на большие расстояния, до 40 км с оптическими кабелями

        Возможность многоадресной рассылки

        На основе стандартов, IGMPv2

        Включены расширенные архитектуры распределенной обработки и управления.

        Особенности программируемого логического контроллера

        4 входа TTL

        4 выхода TTL

        4 входа / выхода TTL

        (настраивается)

        Обеспечивает гибкий универсальный интерфейс.

        Позволяет синхронизировать несколько устройств или элементов системы

        Гибкие возможности запуска

        Совместимость сенсора

        Параллельная цифровая шина

        Одноканальный режим - 8 отводов, 12 бит на отвод

        Двухканальный режим - 2 или 4 отвода на канал, до 12 бит на отвод

        Тактовая частота до 125 МГц

        Конфигурация нажатий

        Поддерживает чередующиеся конфигурации с 2 и 4 касаниями

        Поддержка конфигураций ответвлений без чередования линий сканирования по ключевым словам

        Общие характеристики

        Размер (Д x Ш x В)

        Размер (Д x Ш x В)

        87,5 мм (включая выступ корпуса SFP +) x 52 мм x 32 мм

        Рабочая Температура

        от 0 до 70 ° C

        Температура хранения

        от -40 ° C до 85 ° C

        Источник питания

        12 В

        Потребляемая мощность

        Приблизительно 9 Вт (в зависимости от используемого модуля SFP +)

        Среднее время безотказной работы при 40°C

        1 124 231 часов

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
