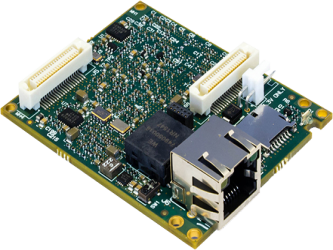

Аппаратное обеспечение со встроенным видеоинтерфейсом Pleora Technologies iPORT ™ NTx-NBT50 помогает производителям сократить время вывода на рынок, снизить риски и снизить затраты, предоставляя простой способ интеграции высокоскоростной видеосвязи GigE Vision® 2.0 через NBASE-T в устройства и системы обработки изображений.
Встроенный видеоинтерфейс NTx-NBT поддерживает передачу несжатых изображений со скоростью 5 Гбит / с по стандартному кабелю Ethernet Cat 5e на расстояние до 100 метров. Видеоинтерфейс соответствует стандартам GigE Vision 2.0 и GenICam ™, обеспечивая возможность взаимодействия в сетевых или двухточечных цифровых видеосистемах разных производителей. Компактное аппаратное решение легко встраивается в плоские детекторы рентгеновского излучения, системы визуализации и камеры. Продукт поддерживает протокол точного времени IEEE 1588 для синхронизации функций захвата изображений и других элементов системы, что позволяет точно запускать получение изображений. Интегрированное управление изображениями позволяет пользователям отслеживать и извлекать изображения, которые передаются во время определенного сеанса получения.
Встроенный видеоинтерфейс iPORT NTx-NBT50 поддерживает:
- Комплект разработчика, который помогает ускорить вывод продукта на рынок, позволяя быстро проектировать прототипы и демонстрации концепции, часто без необходимости разработки оборудования;
- Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного дизайна прошивки), который позволяет быстро и легко создать удобный интерфейс GenICam.
Особенности:
- Поддерживает скорости передачи 1 / 2,5 / 5 Гбит / с для несжатых изображений по стандартному кабелю Ethernet Cat 5e на расстояние до 100 метров;
- Интерфейс сенсора использует сериализованный LVDS для маломощной передачи с малым количеством контактов внутренней 48-битной шины пикселей;
- Компактное встроенное оборудование, легко интегрируемое в существующие и новые конструкции устройств обработки изображений;
- Соответствие GigE Vision 2.0 обеспечивает совместимость с цифровыми видеосистемами от различных производителей;
- Интерфейс, совместимый с GenICam, обеспечивает легкий доступ к функциям программирования и упрощает интеграцию устройств обработки изображений в существующие или новые системы;
- Поддерживает протокол точного времени IEEE 1588 (PTP) для синхронизации элементов системы захвата и формирования изображений;
- Интегрированный программируемый логический контроллер (ПЛК) позволяет пользователям управлять внешними машинами и реагировать на входные данные - вносить функциональные изменения, регулировать время или добавлять функции, не требуя нового оборудования;
- Управление изображениями помечает изображение или группу изображений метаданными - обеспечивает контекст, необходимый для извлечения данных изображения из встроенного буфера кадра в случае сбоя питания или сети на приемнике;
- Буфер изображения 512 МБ;
- Возможность хранения до 4096 изображений глубиной;
- Поддерживает режимы строчной развертки и сканирования области;
- Прошивка, обновляемая на месте.
Технические характеристики iPORT NTx-NBT50:
|
Параметры |
Значения | |
|
Пользовательский интерфейс схемы |
Два 40-контактных разъема Hirose FX6-40S-0.8SV2 (93) | |
|
Внешний интерфейс |
2-контактный разъем 0,10 дюйма | |
|
Интерфейс NBASE-T |
RJ-45 | |
|
Протокол физического уровня NBASE-T |
Marvell 88X3310 | |
|
Буфер изображения |
512 МБ | |
|
Постоянная память |
256 Мб последовательной флэш-памяти | |
|
Входы / выходы на пользовательском интерфейсе схемы | ||
|
Видеовход |
8 серийных линий LVDS 1 - Часы 7 - Данные (мультиплексированные) | |
|
Входы |
GPIO 4 x 3,3 В LVTTL / 2,5 В LVCMOS | |
|
Выходы |
GPIO 3 x 3,3 В LVTTL | |
|
Последовательные (групповые) входы/выходы |
1 x 2,5 В LVCMOS 2 х 3,3 В LVTTL | |
|
Выходы управления камерой |
4 x 3,3 В LVTTL | |
|
Фрейм-граббер | ||
|
Количество каналов |
1 | |
|
Режимы сканирования |
Область сканирования (прогрессивная) и линейная развертка | |
|
Глубина пикселя (бит) |
8, 10, 12, 14, 16, 24 | |
|
Частота пикселей |
Мин: 37,5 МГц Макс: 100 МГц | |
|
Отводы на канал данных |
До 4 для внутренней параллельной видеошины глубиной 48 бит | |
|
Ширина изображения (в пикселях) |
Мин: 4 По умолчанию: 640 Макс: 16 376 Приращение: 4 | |
|
Высота изображения (в пикселях) |
Мин: 1 По умолчанию: 480 Макс: 16 383 Приращение: 1 | |
|
Окно / область интереса |
Есть | |
|
Реконструкция нажатия |
1X_1Y, 1X2_1Y, 1X4_1Y, 1X, 1X2, 1X4 | |
|
Общие характеристики | ||
|
Размер (ШхВхД) |
72,5 мм x 56,0 мм x 17,6 мм (приблизительно, включая разъем RJ-45) | |
|
Вес |
32,5 г | |
|
Температура хранения
|
От - 40 ° C до 85 ° C | |
|
Источник питания |
3,3 В | |
|
Потребляемая мощность |
Типичное энергопотребление (30 м CAT5e, 4,7 Гбит / с): 6 Вт | |
|
Среднее время безотказной работы при 40 ° C |
1 059 389 часов | |
|
Поставщик
|
Pleora Technologies |
