        Встраиваемый интерфейс iPORT NTx-NBT25

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Системы захвата изображения
        —
        Встраиваемые фрейм-грабберы
        —Встраиваемый интерфейс iPORT NTx-NBT25

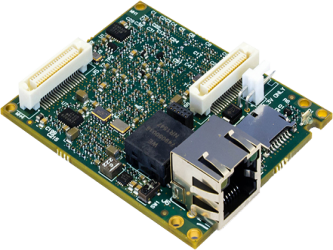

        Фото Встраиваемый интерфейс iPORT NTx-NBT25
        Производитель: Pleora Technologies
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Pleora Technologies

        Оборудование Pleora Technologies со встроенным видеоинтерфейсом iPORT ™ NTx-NBT25 помогает производителям сократить время вывода на рынок, снизить риски и снизить расходы, предоставляя простой способ интеграции видеосвязи GigE Vision® 2.0 через NBASE-T в устройства и системы обработки изображений.

        Встроенный видеоинтерфейс NTx-NBT поддерживает передачу несжатых изображений со скоростью 2,5 Гбит / с по стандартному кабелю Ethernet Cat 5E на расстояние до 100 метров. Видеоинтерфейс соответствует стандартам GigE Vision 2.0 и GenICam ™, обеспечивая возможность взаимодействия в сетевых или двухточечных цифровых видеосистемах разных производителей. Компактное аппаратное решение легко встраивается в плоские детекторы рентгеновского излучения, системы визуализации и камеры. Продукт поддерживает протокол точного времени IEEE 1588 для синхронизации функций захвата изображений и других элементов системы, что позволяет точно запускать получение изображений. Интегрированное управление изображениями позволяет пользователям отслеживать и извлекать изображения, которые передаются во время определенного сеанса получения.

        Встроенный видеоинтерфейс iPORT NTx-NBT25 поддерживает:

        - Комплект для разработки, помогающий ускорить вывод продукта на рынок, позволяя быстро проектировать прототипы и демонстрации концепции, часто без необходимости разработки оборудования;

        - Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного дизайна прошивки), который позволяет быстро и легко создать удобный интерфейс GenICam.

        Особенности:

        - Поддерживает скорость передачи 1 / 2,5 Гбит / с для несжатых изображений по стандартному кабелю Ethernet Cat 5e на расстояние до 100 метров;

        - Компактное встроенное оборудование, легко интегрируемое в существующие и новые конструкции устройств обработки изображений;

        - Соответствие GigE Vision 2.0 обеспечивает совместимость с цифровыми видеосистемами от различных производителей;

        - Интерфейс, совместимый с GenICam, обеспечивает легкий доступ к функциям программирования и упрощает интеграцию устройств обработки изображений в существующие или новые системы;

        - Поддерживает протокол точного времени IEEE 1588 (PTP) для синхронизации элементов системы захвата и формирования изображений;

        - Интегрированный программируемый логический контроллер (ПЛК) позволяет пользователям управлять внешними машинами и реагировать на входные данные - вносить функциональные изменения, регулировать время или добавлять функции, не требуя нового оборудования;

        - Управление изображениями помечает изображение или группу изображений метаданными - обеспечивает контекст, необходимый для извлечения данных изображения из встроенного буфера кадра в случае сбоя питания или сети на приемнике;

        - Буфер изображения 512 МБ;

        - Возможность хранения до 4096 изображений;

        - Поддерживает режимы строчной развертки и сканирования области;

        - Прошивка, обновляемая на месте.

        Технические характеристики iPORT NTx-NBT25:

        Параметры

        Значения

        Пользовательский интерфейс схемы

        Два 40-контактных разъема Hirose FX6-40S-0.8SV2 (93)

        Внешний интерфейс

        2-контактный разъем 0,10 дюйма

        Интерфейс NBASE-T

        RJ-45

        Протокол физического уровня NBASE-T

        Marvell 88X3310

        Буфер изображения

        512 МБ

        Постоянная память

        256 Мб последовательной флэш-памяти

        Генератор тактовых импульсов

        В комплекте

        Входы / выходы на пользовательском интерфейсе схемы

        Видеовход

        3,3 В LVTTL / 2,5 В LVCMOS

        Входы

        GPIO 4 x 3,3 В LVTTL / 2,5 В LVCMOS

        Выходы

        GPIO 3 x 3,3 В LVTTL

        Последовательные (групповые) входы/выходы

        3 x 3,3 В LVTTL

        Выходы управления камерой

        4 x 3,3 В LVTTL

        Фрейм-граббер

        Количество каналов

        1

        Режимы сканирования

        Область сканирования (прогрессивная) и линейная развертка

        Глубина пикселя (бит)

        8, 10, 12, 14, 16, 24

        Частота пикселей

        Мин: 10 МГц

        Макс: 120 МГц

        Отводы на канал данных

        До 2 для параллельного видеовхода с глубиной 24-битных пикселей

        Ширина изображения (в пикселях)

        Мин: 4

        По умолчанию: 640

        Макс: 16 376

        Приращение: 4

        Высота изображения (в пикселях)

        Мин: 1

        По умолчанию: 480

        Макс: 16 383

        Приращение: 1

        Окно / область интереса

        Есть

        Реконструкция нажатия

        1X_1Y, 1X2_1Y, 1X, 1X2

        Общие характеристики

        Размер (ШхВхД)

        72,5 мм x 56,0 мм x 17,6 мм

        (приблизительно, включая разъем RJ-45)

        Вес

        32,5 г

        Температура хранения

        От - 40 ° C до 85 ° C

        Источник питания

        3,3 В

        Потребляемая мощность

        Типичное энергопотребление (30 м CAT5e, 2,4 Гбит / с): 5 Вт

        Среднее время безотказной работы при 40 ° C

        1 059 389 часов

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
