        Встраиваемый интерфейс iPORT NTx-Mini-S

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Системы захвата изображения
        —
        Встраиваемые фрейм-грабберы
        —Встраиваемый интерфейс iPORT NTx-Mini-S

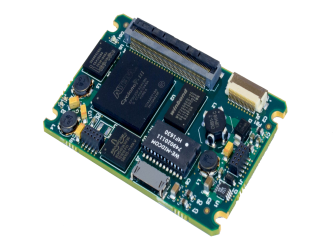

        Фото Встраиваемый интерфейс iPORT NTx-Mini-S
        Производитель: Pleora Technologies
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Pleora Technologies

        Оборудование Pleora Technologies со встроенным видеоинтерфейсом iPORT ™ NTx-Mini-S предоставляет производителям простой способ интеграции видеосвязи Gigabit Ethernet (GigE) в свои продукты. С NTx-Mini-S производители могут сократить время вывода на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему.

        Встроенное оборудование NTx-Mini-S без проблем взаимодействует с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Аппаратное обеспечение также полностью соответствует стандартам GigE Vision® и GenICam ™, что позволяет взаимодействовать с оборудованием сторонних производителей в средах различных производителей. Встроенное оборудование преобразует видеоданные в пакеты и отправляет их с низкой стабильной задержкой по каналу GigE на принимающее программное обеспечение или оборудование.

        Чтобы ускорить вывод продукта на рынок, Pleora Technologies предлагает комплект разработчика для NTx-Mini-S. Этот комплект позволяет производителям легко и быстро создавать прототипы и демонстрационные образцы, зачастую без разработки оборудования.

        Встроенный видеоинтерфейс iPORT NTx-Mini-S также включает:

        - Сложный встроенный программируемый логический контроллер (ПЛК), который позволяет пользователям точно измерять, синхронизировать, запускать и контролировать работу элементов системы технического зрения, таких как стробоскопы и датчики вращения и т.п;

        - Инструмент генерации XML AutoGEV, который позволяет производителям быстро и легко создавать удобный интерфейс GenICam для своих продуктов.

        Особенности:

        - Форм-фактор с очень малой толщиной;

        - Низкая мощность;

        - Совместимость с GigE Vision и GenICam;

        - Пропускная способность приближается к 1 Гбит / с;

        - Параллельный видеовход LVTTL / LVCMOS с частотой до 24 бит, 90 МГц и 2 ответвления с чередованием;

        - Режимы строчной развертки и сканирования области;

        - Буфер кадра 32 МБ для приложений с промежуточным хранением;

        - Обновляемая прошивка через порт GigE для упрощения производства и обновления функций в полевых условиях.

        Технические характеристики iPORT NTx-Mini-S:

        Подключения к сетевому видео

        Встроенные видеоинтерфейсы iPORT

        Высокая надежность, скорость передачи данных 1 Гбит / с с низкой сквозной задержкой.

        OEM, встроенная плата

        32 МБ оперативной памяти DDR2

        eBUS SDK

        eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, переносимый через Windows, Mac и Linux.

        eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства.

        eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению

        Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций

        Инструмент создания XML AutoGEV ™

        Уникальный инструмент управления GenICam ™ XML для бесшовной интеграции GenICam конкретных функций камеры.

        GigE Vision

        Полностью совместимая загрузка прошивки

        Гарантирует доставку всех пакетов

        Комплексная диагностика передачи данных

        Разъемы

        Интерфейс PLC / GPIO

        20-контактный (Hirose FH12-20S-0.5SH (55))

        Сетевой интерфейс

        8-контактный (Hirose DF19G-8P-1H (54))

        Интерфейс головки камеры

        60-контактный (Hirose FH28E-60S-0.5SH (05))

        Сетевые особенности

        На базе Gigabit Ethernet

        Совместимость с сетями Ethernet 10/100/1000 Мбит / с

        Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping)

        Большой радиус действия: 100 м между двумя точками, неограниченное расстояние с коммутаторами Ethernet или с оптоволокном

        Протокол GigE Vision

        Гарантирует доставку всех пакетов

        Комплексная диагностика передачи данных

        Возможность многоадресной рассылки

        Обеспечивает расширенную распределенную обработку и

        архитектуры управления

        Особенности программируемого логического контроллера

        4 входа

        4 выхода

        к разъему PLC / GPIO

        4 выхода

        к разъему видеоинтерфейса (2.5V LVCMOS /

        LVTTL)

        Обеспечивает гибкий универсальный интерфейс.

        Позволяет синхронизировать несколько устройств или элементов системы

        Гибкие возможности запуска, включая логические комбинации, сигналы управления камерой, кодировщики и отметки времени.

        Встроенные средства защиты от сбоев

        3 последовательных канала (2,5 В LVCMOS / LVTTL)

        Последовательное управление источником видео и другими устройствами через приложение для ПК по каналу GigE.

        Дилэйер, реселлер, счетчик общего назначения

        Обеспечивает полную синхронизацию камер строчной развертки и других элементов системы

        Тригер запуска, счетчик и сброс метки времени

        Позволяет запускать системные действия на основе отметок времени

        Позволяет передавать сбросы на все IP-устройства iPORT в системе с хоста.

        Хост-прерывания

        Позволяет прерывать хост в зависимости от событий на любом входе или внутреннем сигнале.

        Общие характеристики

        Размер (Д x Ш x В)

        43,0 x 67,1 x 5,0 мм

        Температура хранения

        от -40 ° C до 85 ° C

        Источник питания

        Номинально от 4,2 В до 16 В

        Потребляемая мощность

        от 1,6 Вт (в зависимости от входного напряжения и температуры)

        Среднее время безотказной работы при 40 ° C

        2 347 064 часа

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
