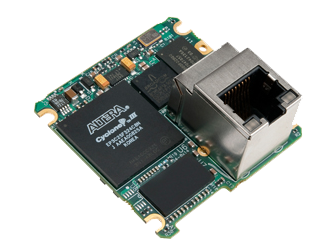

Оборудование Pleora Technologies со встроенным видеоинтерфейсом iPORT ™ NTx-Mini предоставляет производителям систем и камер простой способ интеграции видеосвязи Gigabit Ethernet (GigE) в свои продукты. С NTx-Mini производители могут сократить время выхода на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему.
Встроенное оборудование NTx-Mini без проблем взаимодействует с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Аппаратное обеспечение также полностью соответствует стандартам GigE Vision® и GenICam ™, что позволяет взаимодействовать с оборудованием сторонних производителей в средах различных производителей. Встроенное оборудование преобразует видеоданные в пакеты с полной пропускной способностью GigE, равной 1 Гбит / с, и отправляет их с низкой постоянной задержкой по каналу GigE на принимающее программное обеспечение или оборудование.
Чтобы ускорить вывод продукта на рынок, Pleora Technologies предлагает комплект разработчика для NTx-Mini. Этот комплект позволяет производителям легко и быстро изготавливать прототипы систем или камер, а также проверочные демонстрации, часто без разработки оборудования.
Встраиваемый видеоинтерфейс Pleora Technologies iPORT NTx-Mini также включает в себя сложный встроенный программируемый логический контроллер (ПЛК), который позволяет пользователям точно измерять, синхронизировать, запускать и управлять работой элементов системы технического зрения, таких как стробоскопы и поворотные энкодеры.
Доступен инструмент генерации XML AutoGEV от Pleora Technologies, который позволяет производителям быстро и легко создавать удобный интерфейс GenICam для своих продуктов.
Особенности:
- Компактный и маломощный;
- Совместимость с GigE Vision версии 1.2 и GenICam;
- Пропускная способность до полной скорости Gigabit Ethernet 1 Гбит / с;
- Параллельный видеовход LVTTL / LVCMOS с частотой до 24 бит, 90 МГц и 2 ответвления с чередованием;
- Режимы строчной развертки и сканирования области;
- Буфер кадра 32 МБ для приложений с промежуточным хранением;
- Обновляемая прошивка через порт GigE для упрощения производства и обновления функций в полевых условиях.
Технические характеристики iPORT NTx-Mini:
|
Подключения к сетевому видео | |
|
Встроенные видеоинтерфейсы iPORT |
Высокая надежность, скорость передачи данных 1 Гбит / с с низкой сквозной задержкой. OEM, встроенная плата 32 МБ оперативной памяти DDR2 |
|
eBUS SDK |
eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, переносимый через Windows, Mac и Linux. eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства. eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций |
|
Инструмент создания XML AutoGEV ™ |
Уникальный инструмент управления GenICam ™ XML для бесшовной интеграции GenICam конкретных функций камеры. |
|
GigE Vision |
Соответствует версии 1.2 Полностью совместимая загрузка прошивки Гарантирует доставку всех пакетов Комплексная диагностика передачи данных |
|
Разъемы | |
|
Плата FlexEBoard
|
12-контактный (Hirose HR10A-10R-12PB (71)) 20-контактный (Hirose FH12-20S-0.5SH) |
|
Плата AdaptRBoard
|
40-контактный (Hirose DF12 (3,5) -40DP-0,5 В (86)) |
|
Сеть |
Доступен с горизонтально или вертикально установленным разъемом RJ-45 на основной плате NTx-Mini. |
|
Интерфейс головки камеры |
60-контактный (Molex 501951-6000) |
|
ПЛК |
20-контактный (Wurth 687120149028) |
|
Сетевые особенности | |
|
На базе Gigabit Ethernet |
Совместимость с сетями Ethernet 10/100/1000 Мбит / с Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping) Большой радиус действия: 100 м между двумя точками, неограниченное расстояние с коммутаторами Ethernet или с оптоволокном |
|
Протокол GigE Vision
|
Гарантирует доставку всех пакетов Комплексная диагностика передачи данных |
|
Безусловная потоковая передача |
Продолжить потоковую передачу, когда управляющее приложение становится недоступным или когда состояние сети изменяется. |
|
Возможность многоадресной рассылки |
Обеспечивает расширенную распределенную обработку и архитектуры управления |
|
Особенности программируемого логического контроллера | |
|
4 входа (TTL) 3 выхода (TTL) 4 выхода (LVCMOS / LVTTL к разъему головки камеры) |
Обеспечивает гибкий универсальный интерфейс с AdaptRBoard в наборе встроенным в камеру и комплектом разработки. Пользователи могут создавать свои собственные AdaptRBoard для дополнительной гибкости. Позволяет синхронизировать несколько устройств или элементов системы Гибкие возможности запуска, включая логические комбинации, десериализованные управляющие сигналы Camera Link, кодеры и временные метки. Встроенные средства защиты от сбоев |
|
1 последовательный порт RS-232 |
Последовательное управление внешними устройствами через приложение для ПК по каналу GigE. Может быть подключен к внутреннему последовательному каналу UART с помощью пользовательской платы AdaptRBoard. |
|
2 последовательных канала UART ** (LVCMOS / LVTTL) |
Последовательное управление камерой и другими устройствами через приложение для ПК по каналу GigE. * * Один последовательный канал UART доступен для использования с инструментом генерации AutoGEV XML. |
|
Дилэйер, реселлер, счетчик общего назначения |
Обеспечивает полную синхронизацию камер строчной развертки и других элементов системы |
|
Тригер запуска, счетчик и сброс метки времени |
Позволяет запускать системные действия на основе отметок времени Позволяет передавать сбросы на все IP-устройства iPORT в системе с хоста. |
|
Общие характеристики | |
|
Размер (Д x Ш x В) |
42,0 x 42,0 x 21,6 мм (горизонтальная версия) 42,0 x 42,0 x 24,3 мм (вертикальная версия) |
|
Вес |
Примерно 19,2 грамма (без AdapRBoard, FlexEBoard и Flat Flex кабеля) |
|
Температура хранения |
от -40 ° C до 85 ° C |
|
Источник питания |
от 4,5 до 16 В |
|
Потребляемая мощность |
от 1,6 Вт (в зависимости от входного напряжения и температуры) |
|
Среднее время безотказной работы при 40 ° C |
2 382 545 часов |
|
Поставщик
|
Pleora Technologies |
