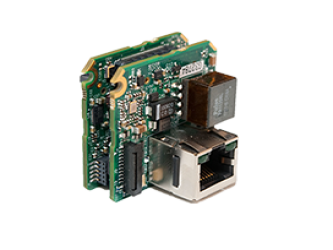

Оборудование Pleora Technologies со встроенным видеоинтерфейсом iPORT ™ NTx-GigE помогает производителям сократить время вывода на рынок, снизить риски и снизить затраты, предоставляя простой способ интеграции видеосвязи GigE Vision 2.0 в камеры, панели детекторов рентгеновского излучения и системы визуализации.
Встроенный видеоинтерфейс NTx-GigE без проблем взаимодействует с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Он соответствует стандартам GigE Vision® 2.0 и GenICam ™, обеспечивая совместимость оборудования от различных поставщиков.
Сверхкомпактный NTx-GigE легко встраивается в небольшие камеры, плоские детекторы рентгеновского излучения и системы визуализации. Варианты питания через Ethernet (PoE) и внешнего питания обеспечивают гибкость конструкции, снижая при этом затраты на компоненты и эксплуатацию. Продукт поддерживает протокол точного времени IEEE 1588 для синхронизации функций захвата изображений и других элементов системы, что позволяет точно запускать получение изображений.
Встроенный видеоинтерфейс iPORT NTx-GigE поддерживает:
- Комплект для разработки, который помогает ускорить вывод продукта на рынок, позволяя быстро проектировать прототипы и демонстрации концепции, часто без необходимости разработки оборудования;
- Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного дизайна прошивки) что позволяет быстро и легко создать удобный GenICam интерфейс.
Особенности:
- Компактный и маломощный;
- Совместимость с GigE Vision и GenICam;
- Пропускная способность приближается к 1 Гбит / с;
- Параллельный видеовход LVTTL / LVCMOS до 32 бит, 120 МГц и 4 чередующихся ответвления;
- Режимы строчной развертки и сканирования области;
- Буфер кадра 120 МБ для размещения сенсоров с несколькими мегапикселями;
- Поддерживает как питание через Ethernet, так и варианты с внешним питанием;
- Обновляемая прошивка через порт GigE для простого обновления функций в полевых условиях.
IPORT NTx-GigE вместе с iPORT NTx-U3 для USB3 Vision ™ представляют собой аппаратные решения с совместимостью контактов, которые обеспечивают производителям экономичный подход для поддержки всех потребностей видеоинтерфейсов.
Технические характеристики iPORT NTx-GigE:
|
Параметры |
Значения |
|
Пользовательский интерфейс схемы |
100-контактный разъем Samtec: LSHM-150-04.0-L-DV-A-N-TR |
|
Внешний интерфейс |
12-контактный разъем Hirose: HR10A-10P-12P (73) 20-контактный разъем FCI: 62674-201121ALF |
|
Интерфейс GigE |
RJ-45 |
|
Протокол физического уровня GigE |
Marvell 88E1510 |
|
ПЛИС |
Altera Cyclone V |
|
Буфер изображения |
120 МБ DDR3 шириной 16 бит |
|
Постоянная память |
128 МБ последовательной флэш-памяти |
|
Генератор тактовых импульсов |
В комплекте |
|
Входы / выходы на пользовательском интерфейсе схемы | |
|
Видеовход |
2,5 В LVTTL / LVCMOS |
|
Входы |
GPIO 4 x 2,5 В LVTTL / LVCMOS |
|
Выходы |
GPIO 4 x 2,5 В LVTTL / LVCMOS |
|
Последовательные (групповые) входы |
3 x 2,5 В LVTTL / LVCMOS |
|
Последовательные (групповые) выходы |
3 x 2,5 В LVTTL / LVCMOS |
|
Выходы управления камерой |
4 x 2,5 В LVTTL / LVCMOS |
|
GPIO на 12-контактном круглом разъеме | |
|
Входы GPIO |
4 разъема, подключенные к пользовательскому интерфейсу |
|
Выходы GPIO |
3 разъема, подключенных к пользовательскому интерфейсу |
|
Вход последовательной связи |
Подключение направлено на пользовательский интерфейс схемы |
|
Выход последовательной связи |
Подключение направлено на пользовательский интерфейс схемы |
|
Фрейм-граббер | |
|
Количество каналов |
1 |
|
Режимы сканирования |
Область сканирования (прогрессивная) и линейная развертка |
|
Глубина пикселя (бит) |
8, 10, 12, 14, 16, 24, 32 |
|
Частота пикселей |
Мин: 20 МГц Макс: 120 МГц |
|
Отводы на канал данных |
До 4 |
|
Ширина изображения (в пикселях) |
Мин: 8 По умолчанию: 640 Макс: 16 376 Приращение: 4 |
|
Высота изображения (в пикселях) |
Мин: 1 По умолчанию: 480 Макс: 16 383 Приращение: 1 |
|
Окно / область интереса |
Есть |
|
Реконструкция нажатия |
Только чередование |
|
Общие характеристики | |
|
Размер (ШхВхД) |
37,0 мм x 37,0 мм x 28,1 мм (приблизительно, без учета разъема RJ-45 и платы GPIO) |
|
Вес |
34 грамма (включая NTx-GigE, плату GPIO, 12-контактный круглый разъем и плоский гибкий кабель) |
|
Температура хранения
|
От - 40 ° C до 85 ° C |
|
Источник питания |
Питание от PoE: IEEE 802.3af, до 7 Вт Внешнее питание: от 4,8 до 16 Вольт номинальное значение |
|
Потребляемая мощность |
Менее 2,5 Вт при потоковой передаче со скоростью 1 Гбит / с |
|
Среднее время безотказной работы при 40 ° C |
1 318 440 часов |
|
Поставщик
|
Pleora Technologies |
