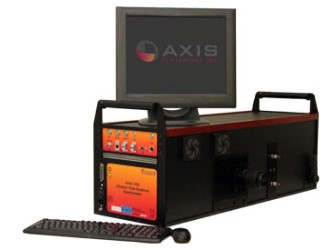

Сверхбыстрый спектрометр с временным разрешением AXIS-TRS от компании AXIS Photonique Inc. – это универсальная система, которая может сканировать 550-точечный спектр с временным разрешением 1 пс (измерено на FWHM) и спектральным разрешением 1/2 нм.
Особенности:- Высококачественная двухслойная трубка PHOTONIS; - Доступен с фотокатодами S20, S25 и S1; - Спектрограф высокого разрешения; - 16-битная ПЗС-матрица с оптоволоконной связью и охлаждением до -10 °C; - Электроника с защитой от электромагнитных помех; - Встроенный компьютер с дистанционным управлением; - Полная калибровка на фемтосекундном лазере. |
Применения:- Фемтохимия; - Пикосекундная нестационарная абсорбционная спектроскопия; - Фотолюминесцентные исследования; - Материаловедение; - Рамановская спектроскопия. |
Технические характеристики AXIS-QVS
Стрик-трубка
Семейство двухслойных фотонных трубок: в этих запечатанных трубках используется двухслойная оптика, обеспечивающая сверхбыстрое временное разрешение при сохранении отличного пространственного разрешения.
Стрик-трубка
Спектрометр
Спектрограф изображения Acton SP-2358
- Фокусное расстояние 300 мм;
- Диафрагма f / 3.9;
- Сменная турель с тройной решеткой;
- Точность длины волны: +-0.02 нм;
- Повторяемость: +-0.05 нм;
- Размер шага привода: 0.005 нм.

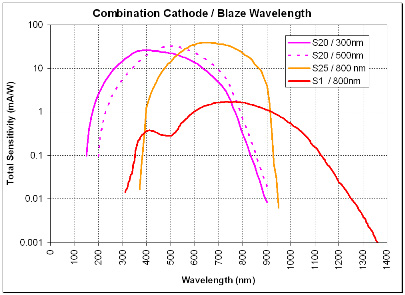

Спектральный отклик системы
В зависимости от комбинации фотокатод / решетка
- Решетка S20 и 150 штр./мм, светящаяся при 300 нм: 150-900 нм;
- Решетка S20 и 150 штр./мм, светящаяся при 500 нм: 200-920 нм;
- Решетка S25 и 150 штр./мм, светящаяся при 800 нм: 380-950 нм;
- Решетка S1 и 150 штр./мм, светящаяся при 800 нм: 300-1400 нм.
Комбинации
Спектральное разрешение
Длина фотокатода (X): 18 мм.
Количество спектральных точек в штриховом изображении: 625.
Спектральный диапазон штрихового изображения: 380, 190, 92 нм (с решеткой: 150, 300, 600 штр./мм).
Спектральное разрешение: 0.60, 0.30, 0.15 нм (с решеткой: 150, 300, 600 штр./мм).

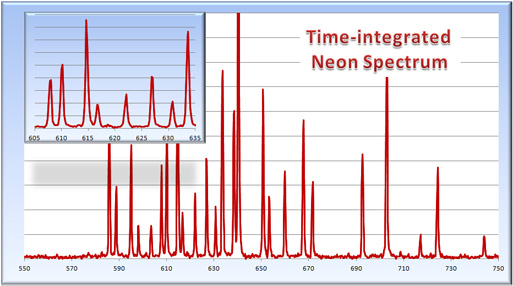

Спектр неона
Временное разрешение
Количество единиц разрешения по времени на экране (Nt): 675.
Доступные диапазоны (T): от 200 пс до 1 мс.
Временное разрешение в режиме одного кадра (δt): δt = ΔT / Nt = ΔT / 675, *Ограничено 1 пс.
Возбуждение
|
Блок развертки в режиме одного кадра |
Блок развретки в режиме возбуждения лазером | |
|
Возбуждение |
Электричеством |
Фемтосекундным лазером |
|
Потребление |
5 - 10 В на 50 Ом, продолжительность 50 - 200 нс |
100 мкДж @ 800 нм |
|
Максимальная частота повторения |
100 Гц |
5 кГц |
|
Джиттер |
<15 пс (среднеквадр.) |
~ 1/2 пс (в зависимости от свойств лазера) |
Считывание данных
Тип считывания: Цифровая камера с термоэлектрическим охлаждением до -30 °C.
Размер чипа CCD: 2048 x 2048 пикселей; 30 мм x 30 мм.
Дигитайзер: 16 бит.
Соединение с стрик-трубкой: оптоволоконный конус 1:1.
Режимы работы
 |
Нормальная развертка Развертка пересекает весь экран и заканчивается за ним. |
 |
Режим времени Развертка всегда остается на экране. Такой режим используется для синхронизации стрик-камеры с экспериментом. |
 |
Режим фокусировки Изображение щели располагается в центре экрана. Триггер развертки отключен. Этот режим используется для настройки экспериментальной установки и регулировки уровня падающего света. |
Программное обеспечение
AXIS-TRS – это универсальная система, которая управляется локально путем подключения монитора, клавиатуры и мыши.
Она поставляется с внутренним компьютером, который управляет питанием стрик-трубок, цепями развертки, контролирует стабильность напряжения, выполняет различные проверки безопасности и самотестирование. Компьютер также может управлять другими дополнительными периферийными устройствами через порт USB. Все необходимое программное обеспечение предустановлено в системе.
Использование:
- Управление всей системой и получение изображений;
- Управление лазерной системой (опционально);
- Построение линиий связи по оси времени или оси пространства;
- Сохранение изображений в разных форматах.
Удаленное управление через Gigabit Ethernet:
- «Удаленный рабочий стол Windows»;
- Базовый веб-интерфейс;
- Доступны серверы устройств высокого класса (TANGO, OPC и т. Д.).
Общее
Электрический вход: 110 - 240 В AC, 50 - 60 Гц.
Сертификация: CE.
Тесты и калибровка: перед отправкой каждая система тестируется на фемтосекундном лазере на усовершенствованном источнике лазерного излучения.
Опции
Стрик-трубки
Доступны и другие стрик-трубки из линейки продуктов Photonis. Например, некоторые из них допускают 1000 точек спектрального разрешения с компромиссом по временному разрешению.
Фотокатод
Доступны катоды S20, S25 и S1.
Решетка
Стандартная система поставляется с решеткой 150 штр./мм. В башне можно разместить 3 решетки. Поэтому можно добавить еще 2 решетки. Доступны решетки 150 штр./мм, 300 штр./мм, 600 штр./мм и 1200 штр./мм. Они поставляются с разной длиной волны пламени (300 нм, 500 нм, 800 нм, 1 мкм).
Комплект для нестационарной абсорбционной спектроскопии
Этот дополнительный комплект включает синхронизированный источник белого света, специальную оптическую систему и программные плагины, позволяющие AXIS-TRS выполнять сверхбыструю нестационарную абсорбционную спектроскопию.
Цепи гашения
С опцией гашения стрик-трубка на время блокируется, пока сигналы возвращаются в исходное положение. Эта функция требуется, когда оптический сигнал длится дольше, чем диапазон развертки.
Дистанционное управление через оптический Ethernet
Веб-интерфейс пользователя для управления системой через оптический Ethernet 1 Гбит/с (1000 Base SX) на 2 разъемах SMA 905 (или других распространенных стандартах оптоволокна).
Устройство развертки с лазерным возбуждением для лазеров CPA
Благодаря среднеквадратичному джиттеру 500 фс это устройство позволяет анализировать сверхбыстрые события с частотой повторения до 5 кГц, сохраняя при этом превосходное пространственное и временное разрешение стрик-камеры AXIS. Это идеальный инструмент для сверхбыстрой спектроскопии с большим динамическим диапазоном и высоким отношением сигнал/шум. На лазерный импульс требуется около 100 мкДж.

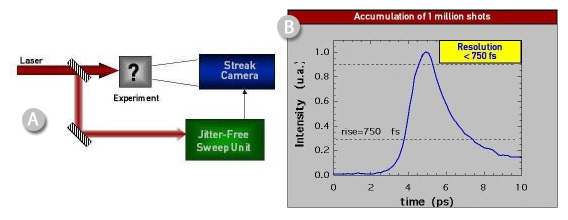

A – Только часть лазерной энергии используется для срабатывания фотопроводящих переключателей. Это позволяет усреднить сигнал по большому количеству лазерных импульсов;
B – Сигнал усреднен по 1 миллиону снимков (~ 20 минут), а временное разрешение остается субпикосекундой.
