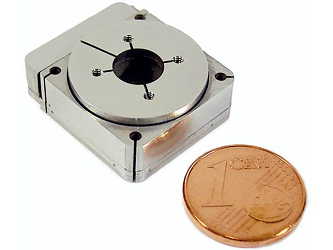

Компания SmarAct предлагает широкий ассортимент вращающихся платформ на базе пьезоэлектрических приводов. Вращение платформы не ограничено. Благодаря пьезоэлектрическому двигателю представленные оптомеханические системы обладают компактными размерами и высокой точностью. Встроенные оптический энкодер обеспечивает высокое разрешение позиционирования (менее 1 мкрад) и отличную стабильность (до 5 мкрад). Для заказа доступны модели для работы в вакууме или системы, изготовленные из немагнитных материалов. По запросу возможно изготовление платформ по спецификации пользователя.
Технические характеристики систем позиционирования с вращающейся платформой
|
|
Серия |
SR |
||||||
|
Модель |
SR-1908 |
SR-2013 |
SR-2812 |
SR-4011 |
SR-4513 |
|||
|
|
|
|
|
|
|
|
||
|
Механические параметры |
Блокирующий момент [H*см] |
0.5 |
0.5 |
3 |
5 |
5 |
||
|
Макс. сила реакции опоры [Н] |
5 |
3 |
3 |
10 |
20 |
|||
|
Размеры [мм2] |
24.7 x 20 |
25.5 x 20 |
37.5 x 30 |
40 x 40 |
45 x 45 |
|||
|
Высота [мм] |
8.5 |
10.2 |
12 |
11 |
12.5 |
|||
|
Вес [г] |
13 |
11 |
35 |
- |
89 |
|||
|
Апертура [мм] |
7 |
|
9 |
9 |
8 |
|||
|
Диаметр платформы [мм] |
19 |
15 |
28 |
31 |
36 |
|||
|
Без обратной связи |
Смещение [°] |
∞ |
∞ |
∞ |
∞ |
∞ |
||
|
Ширина шага [м°] |
0.3 .. 3 |
0.3 .. 3 |
0.3 .. 3 |
0.3 .. 2 |
0.3 .. 3 |
|||
|
Диапазон сканирования [м°] |
|
8 |
4 |
4 |
4 |
|||
|
Разрешение сканирования [мк°] |
|
< 2 |
< 1 |
< 1 |
< 1 |
|||
|
Угловая скорость [°/с] |
45 |
45 |
25 |
15 |
15 |
|||
|
Макс. частота [кГц] |
18.5 |
18.5 |
18.5 |
18.5 |
18.5 |
|||
|
С обратной связью |
Типы сенсоров |
|
-S |
-S |
-M, -L, -S |
-I, -M, -L, -S |
||
|
Разрешение обратной связи [мк°] |
-M |
MCS (H)CU |
|
|
|
500 1000 |
500 1000 |
|
|
-L |
MCS (H)CU |
|
|
|
60 1000 |
60 1000 |
||
|
-S |
MCS |
|
25 |
25 |
15 |
15 |
||
|
|
Модели для работы в вакууме |
HV |
HV, UHV |
HV, UHV |
HV |
HV |
||

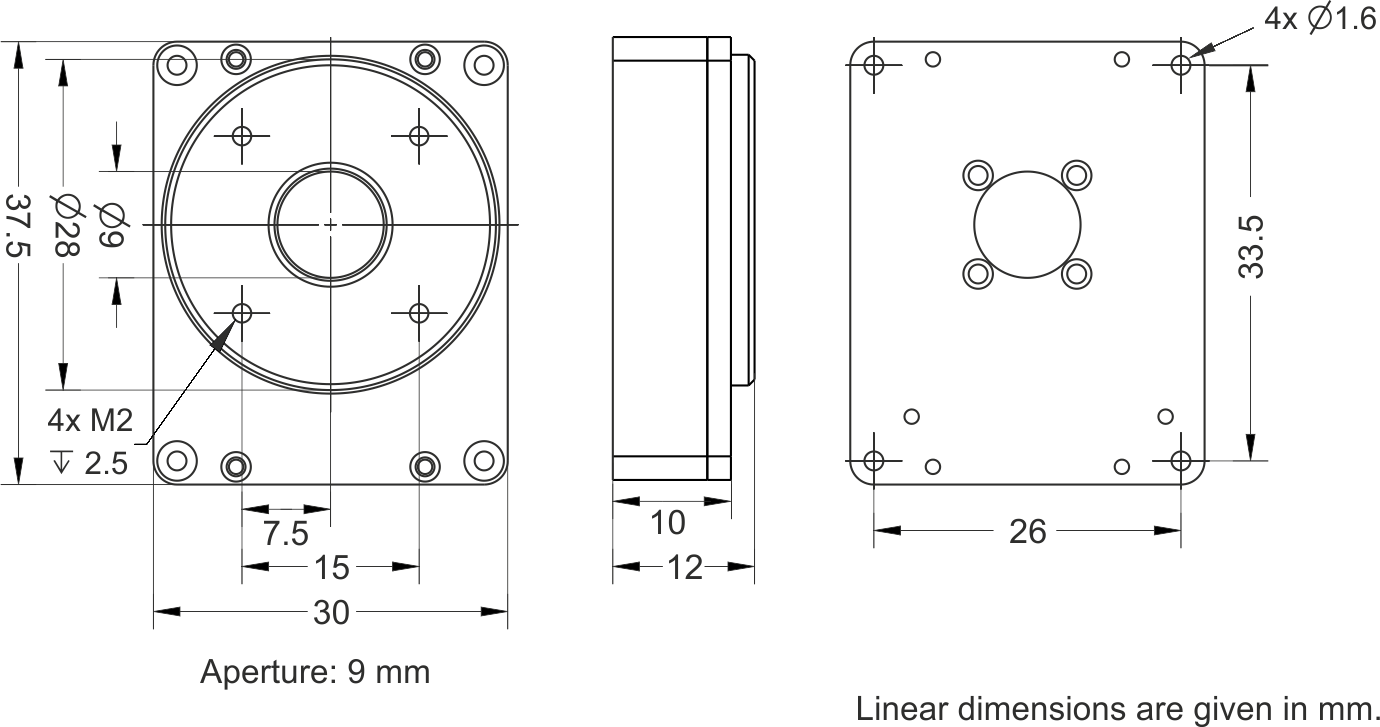

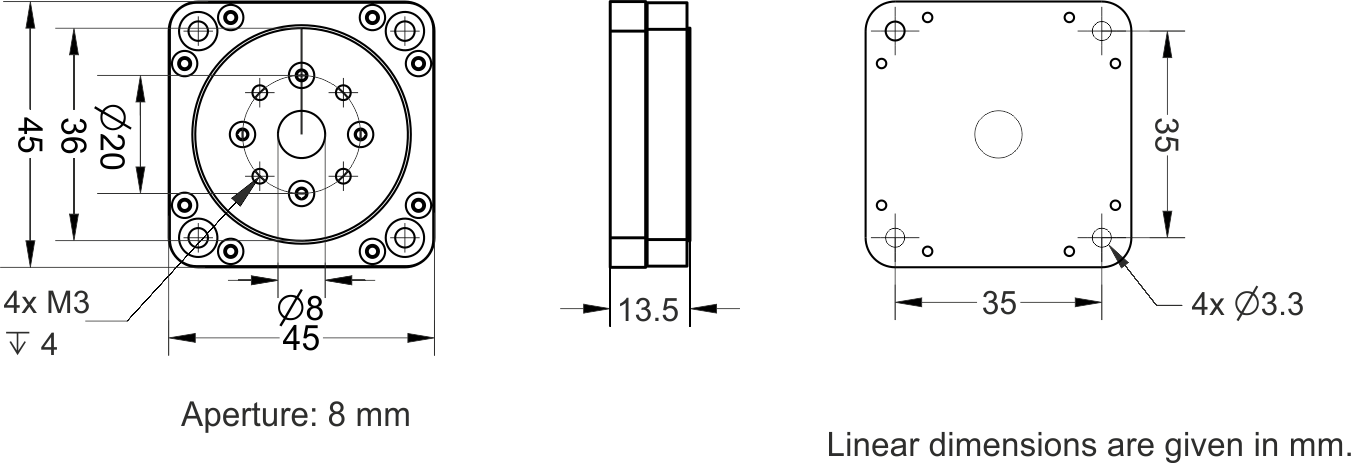

| Чертеж |
|
|
|
|
|
|||
|
|
Серия |
SR |
|||||||
|
Модель |
SR-5018 |
SR-5714 |
SR-5714C |
SR-7012 |
SR-7021 |
SR-12012 |
|||
|
|
|
|
|
|
|
|
|
||
|
Механические параметры |
Блокирующий момент [H*см] |
7 |
7 |
5 |
10 |
10 |
15 |
||
|
Макс. сила реакции опоры [Н] |
20 |
25 |
25 |
25 |
25 |
20 |
|||
|
Размеры [мм2] |
50 x 50 |
57 x 57 |
57 x 57 |
70 x 70 |
90 x 90 |
120 x 120 |
|||
|
Высота [мм] |
16.5 |
14 |
13.75 |
12 |
21 |
12 |
|||
|
Вес [г] |
100 |
110 |
105 |
100 |
400 |
320 |
|||
|
Апертура [мм] |
8 |
25 |
25 |
30 |
25 |
82 |
|||
|
Диаметр платформы [мм] |
41 |
57 |
48 |
60 |
70 |
110 |
|||
|
Без обратной связи |
Смещение [°] |
∞ |
∞ |
∞ |
∞ |
∞ |
∞ |
||
|
Ширина шага [м°] |
0.2 .. 2 |
0.2 .. 2 |
0.2 .. 2 |
0.2 .. 2 |
0.2 .. 2 |
0.3 .. 1.5 |
|||
|
Диапазон сканирования [м°] |
3.8 |
2.3 |
2.3 |
2.5 |
3.1 |
4.0 |
|||
|
Разрешение сканирования [мк°] |
< 1 |
< 0.5 |
< 0.5 |
< 0.5 |
< 0.5 |
< 1 |
|||
|
Угловая скорость [°/с] |
15 |
9 |
9 |
9 |
9 |
10 |
|||
|
Макс. частота [кГц] |
18.5 |
18.5 |
18.5 |
18.5 |
18.5 |
18.5 |
|||
|
С обратной связью |
Типы сенсоров |
-M, -L, -S |
-S |
-S |
-S |
-S |
-S |
||
|
Разрешение обратной связи [мк°] |
-M |
MCS (H)CU |
500 1000 |
|
|
|
|
|
|
|
-L |
MCS (H)CU |
60 1000 |
|
|
|
|
|
||
|
-S |
MCS |
15 |
15 |
15 |
15 |
15 |
5 |
||
|
|
Модели для работы в вакууме |
HV |
HV |
HV, UHV |
HV |
HV, UHV |
HV |
||

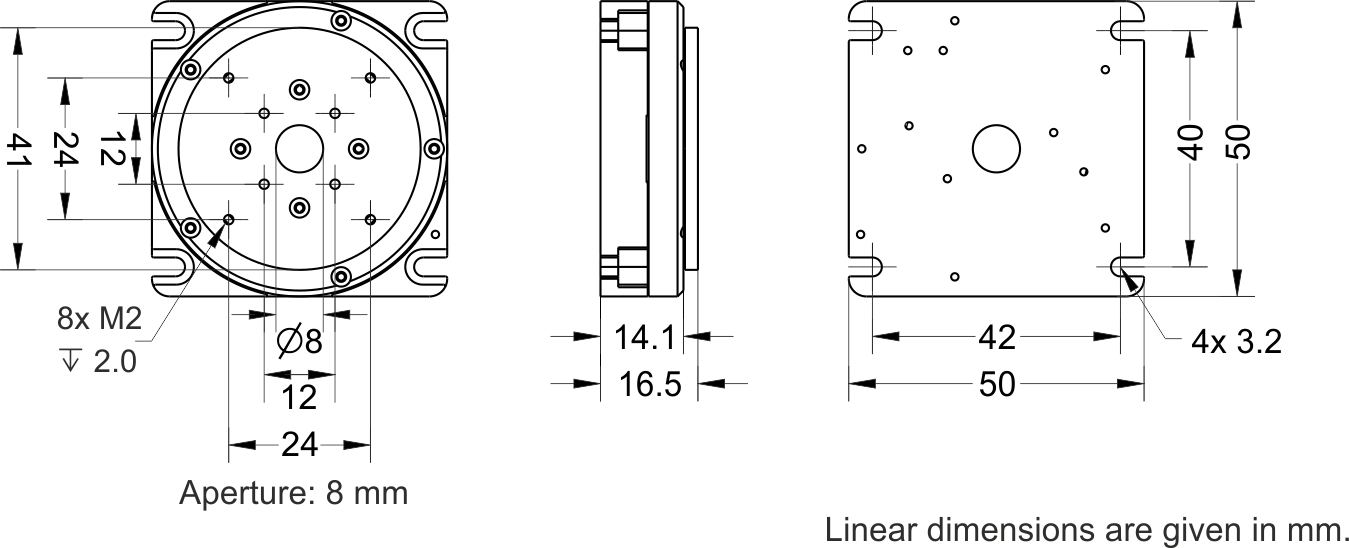

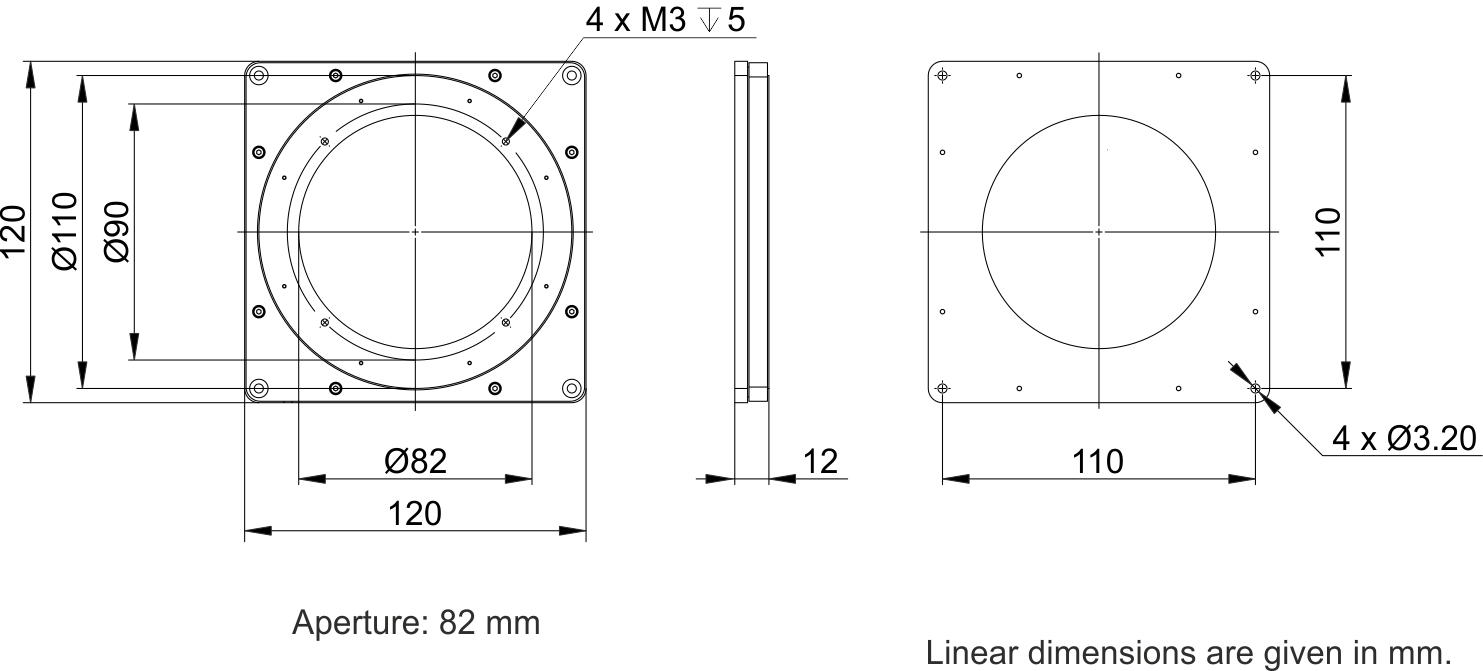

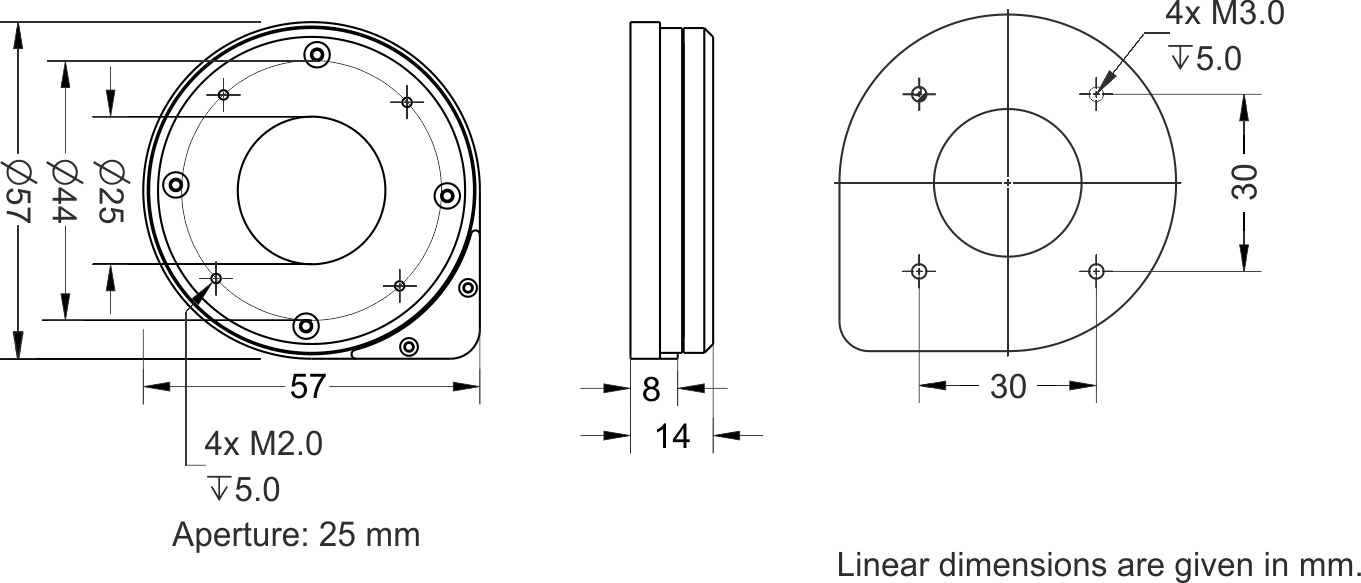

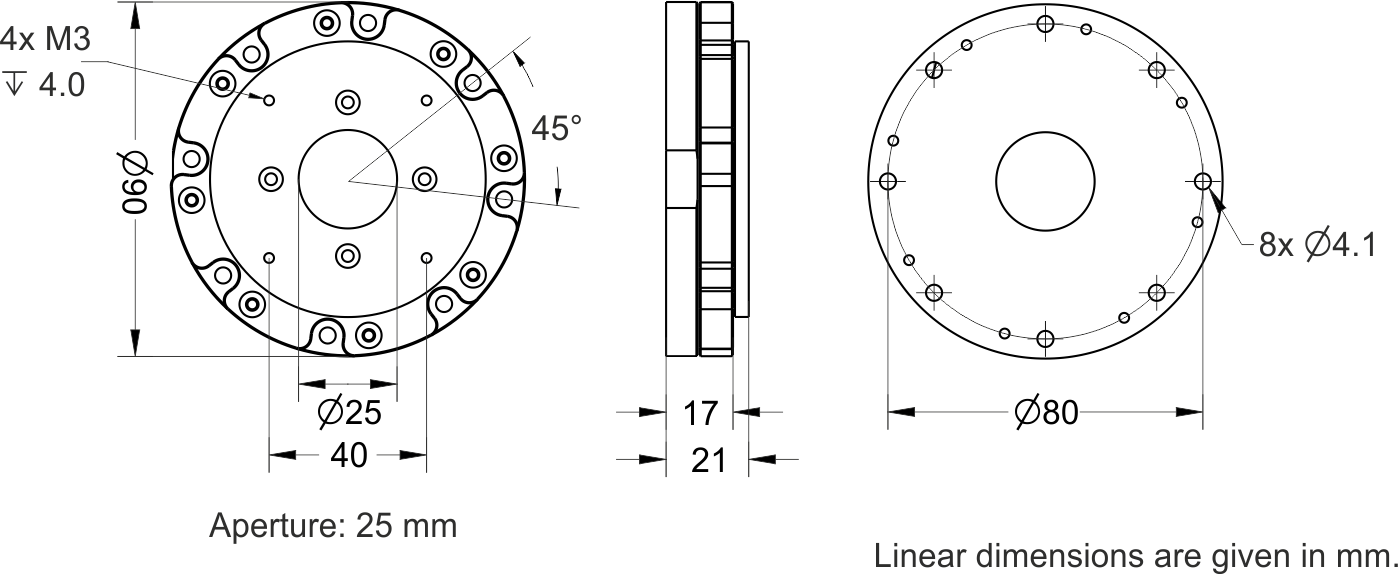

| Чертеж |
|
|
|
|
|
|
|||
Доступные варианты моделей платформ серии SR
| Материалы и опции платформ SR |
|
Модель со стальным основанием (-ST) |
|
Модель с титановым основанием (-TI) |
|
Модели из немагнитных материалов (-NM) |
|
Модели с более высоким значением блокирующего момента |
|
Модели с жесткими упорами, с держателем образца |
|
Модели для работы в вакууме: -HV (10-6 мбар), -UHV / -UHVT (10-11 мбар) |
Типы сенсоров, встраиваемых в cистемы позиционирования SR:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток |
|
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
