FFC-100 от Vescent Photonics представляет собой полностью стабилизированный частотный гребенчатый гребень с октавным охватом и точным контролем частоты повторения (ƒrep), оптического эталона (ƒopt) и частоты смещения огибающей несущей (ƒCEO). Он построен на основе лазера с синхронизацией мод Vescent MLL-100, автономного фемтосекундного MOPA на основе эрбия. Крайне нелинейное волокно расширяет спектр, а наше уникальное обнаружение блокировки ƒCEO уменьшает размер, вес и мощность системы. Полная частотная гребенка FFC-100 спроектирована и изготовлена для обеспечения стабильной работы с низким фазовым шумом, а Allan Deviations поддерживает следующее поколение оптических атомных часов.

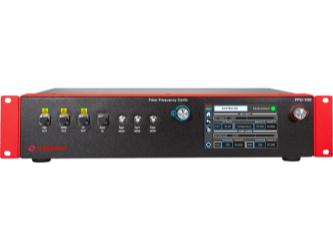

FFC-100 был разработан для обеспечения стабильной работы с низким уровнем SWaP и «под ключ»: одно шасси высотой 2U для монтажа в 19-дюймовую стойку содержит генератор, усилитель, лазеры накачки, модуль генерации суперконтинуума, обнаружение и блокировку ƒCEO, а также управляющую электронику.
Простой генератор режимов блокируется каждый раз при запуске, а инновационный пассивный блокировщик режимов SESAM специально разработан для надежной и долговечной работы. Наша уникальная конструкция осциллятора также позволяет легко точно настроить на заводе частоту повторения двух (или более) гребенок FFC-100 для экспериментов по спектроскопии с несколькими гребенками.
Особенности:- Работа «под ключ»; - Центральная длина волны 1560 нм; - >30 мВт в суперконтинууме; - Низкий фазовый и амплитудный шум; - Один корпус высотой 2U для установки в 19-дюймовую стойку; - ƒrep мониторинг, контроль и согласование; - Входной порт для ƒopt; - Частота повторения от 80 МГц до 250 МГц. |
Применения:- Хранение и передача времени и частоты; - Частотная линейка; - Двойная и мультигребенчатая спектроскопия; - Квантовое зондирование, вычисления и криптография; - ВЧ генерация низкофазового шума. |
Технические характеристики:
|
Параметр |
Значение |
|
Оптические выходы | |
|
Суперконтинуум и осциллятор |
Волокно LC/APC PM на длине волны 1550 нм, ключ ориентирован на медленную ось |
|
Контроль частоты повторения | |
|
Управление модуляцией PZT |
0.3 - 1 ppm |
|
PZT Управление полосой пропускания |
>200 кГц |
|
Диапазон контроля температуры |
±10 кГц |
|
Стабильность частоты повторения без обратной связи |
<1 ppm/°C |
|
Производительность генератора | |
|
Центральная длина волны |
1560 ± 10 нм |
|
Номинальная частота повторения |
80, 100, 200, 250 МГц |
|
Выходная мощность монитора осциллятора |
250 мкВт |
|
Пропускная способность |
>10 нм |
|
Полоса частот модуляции мощности насоса |
>1 МГц |
|
Поляризационное вымирание |
>20 дБ |
|
Суперконтинуальная производительность | |
|
Пропускная способность |
1000 - 2200 нм |
|
Средняя мощность |
30 мВт |
|
Выходы монитора | |
|
ƒrep | |
|
SNR |
>50 дБ |
|
Полоса пропускания радиочастот |
>500 МГц |
|
Радиочастотная мощность |
> -10 дБм |
|
ƒopt | |
|
SNR |
>40 дБ |
|
Полоса пропускания радиочастот |
>50 МГц |
|
Радиочастотная мощность |
> -40 дБм |
|
ƒCEO | |
|
SNR |
>35 дБ |
|
Полоса пропускания радиочастот |
>50 МГц |
|
Радиочастотная мощность |
> -40 дБм |
|
Физические свойства | |
|
Питание |
100-230 В переменного тока, 1 фаза, 50-60 Гц |
|
Потребляемая мощность |
<40 Вт |
|
Габариты |
19 x 10 x 3.5" 19" стойка |
