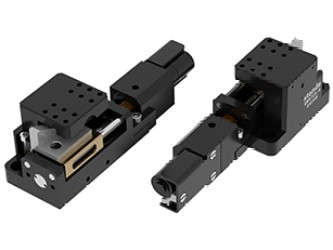

Миниатюрный моторизированный вертикальный линейный транслятор обеспечивает 6 мм точного, плавного подъема компонентов весом до 0.5 кг. На платформу могут быть установлены моторизованные поворотные платформы.
Особенности:
- Вертикальное перемещение 6 мм;
- Максимальная скорость 0.5 мм/с;
- Разрешение 1/8 мкм;
- Грузоподъёмность 0.5 кг;
- Платформа 25 х 25 мм;
- Компактный и лёгкий.
Технические характеристики:
|
Модель |
8MVT25-6 |
|
Диапазон перемещения, мм |
6 (1/4") |
|
Разрешение на полный шаг, мкм |
1 |
|
Разрешение на 1/8 шага, мкм |
0.125 |
|
Максимальная скорость, мм/с |
0.5 |
|
Концевые выключатели |
2 |
|
Информация о нагрузке и двигателе | |
|
Шаг винта, мм |
0.35 |
|
Максимальная нагрузка (по центру платформы) | |
|
Горизонтальная, кг |
0.5 |
|
Вертикальная, кг |
- |
|
Двигатель |
F10 |
|
Передаточное число |
16:1 |
|
Материал и условия работы | |
|
Материал изготовления |
Алюминий |
|
Финишное покрытие |
Чёрное анодированное |
|
Рабочее давление |
Нормальное атмосферное (10-3 Торр по запросу) |
|
Управление | |
|
Рекомендуемый контроллер |
8SMC5-USB |
|
Рекомендуемый блок питания |
PS12-2.5-4 |
|
Кабель, м |
1.6 (другая длина доступна по запросу) |
|
Разъём |
HDB15(M) |
|
Аксессуары | |
|
Крепёжная пластина |
3BP8MT18E |
|
XY-сборка |
- |
|
Z-сборка |
- |
|
Прочее | |
|
Габариты платформы, мм |
25 x 25 |
|
Система измерений |
Метрическая |
|
Вес, кг |
0.15 |
