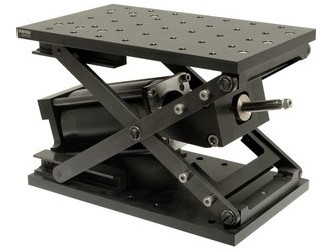

Будучи очень компактным, моторизованный вертикальный транслятор 8MVT188-20 обеспечивает плавное и стабильное изменение высоты. Он имеет большой диапазон перемещения и большую максимальную нагрузку. Ведущий винт работает под разным углом, поэтому разрешение транслятора меняется с позицией. Во время перемещения верхняя платформа остаётся параллельной базе. Платформа имеет набор отверстий под винты М6, расположенных по сетке с шагом 25 мм. База имеет шесть резьбовых и два сквозных отверстия под винты М6. Материал: анодированный алюминий. Примеры использования: компенсация различий по высоте в различных частях оптической схемы, автоматизация технологических процессов типа лазерной сварки. Тип шагового двигателя – 5918, 200 шагов. Возможна установка любого другого двигателя. Максимальная нагрузка и скорость перемещения зависят от типа двигателя
Особенности:
- Жесткая пантографическая конструкция;
- 16 шарикоподшипников;
- Привод с шаговым двигателем;
- Прецизионный ведущий винт;
- Диапазон вертикального перемещения 95 мм;
- Размер платформы 120 x 200 мм.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон перемещения |
95 мм |
|
Высота | |
|
Мин. |
89 мм |
|
Макс. |
184 мм |
|
Шаг ведущего винта |
1 мм |
|
Параллельность верхней и нижней пластин |
1 мм |
|
Максимальная нагрузка |
8 кг (зависит от типа двигателя и контроллера) |
|
Материал |
Анодированный алюминий |
|
Напряжение питания |
36 В |
|
Двигатель |
5918 |
|
Разъем двигателя |
DB9(M) |
|
Масса |
4.3 кг |
