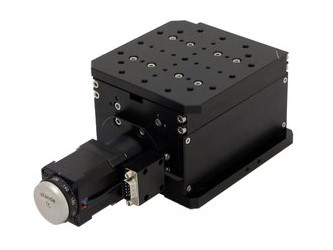

Моторизованный вертикальный транслятор обеспечивает высокоточное позиционирование и плавное перемещение грузов весом до 10 кг. Конструкция в виде клина, приводимая в движение точным ведущим винтом, преобразует горизонтальное движение в вертикальное. Благодаря линейной шариковой направляющей система обеспечивает жесткое и плавное движение по всему диапазону перемещения, а высокоточные подшипники обеспечивают жесткость и точность позиционирования. Установлены оптические концевые выключатели. В зависимости от специфики применения могут быть использованы и другие шаговые двигатели или сервоприводы. Шаговый двигатель может быть оснащен линейным энкодером и тормозом.
Особенности:
- Точный вертикальный подъем;
- Компактные размеры;
- Длительный срок службы;
- Доступна вакуумная версия.
Технические характеристики:
|
Модель |
8MVT120-12-4247 |
8MVT120-12-42C01 |
|
Диапазон перемещения |
12.7 мм (0.5") | |
|
Разрешение |
|
|
|
На полный шаг |
2.5 мкм |
- |
|
На 1/256 шага |
0.018 мкм |
- |
|
Количество импульсов энкодера на оборот |
По запросу |
4000 |
|
Перемещение за один импульс |
- |
0.18 мкм |
|
Шаг ведущего винта |
1 мм |
1.44 мм |
|
Передаточное отношение |
1:1 | |
|
Одностороння повторяемость |
1.5 мкм | |
|
Двусторонняя повторяемость |
3 мкм | |
|
Точность |
10 мкм | |
|
Параллелизм подъема по отношению к основанию |
35 мкм (до 15 мкм по запросу) | |
|
Максимальная скорость |
10 мм/с |
12 мм/с |
|
Максимальная нагрузка |
10 кг (20 кг по запросу) |
10 кг |
|
Мотор |
4247 |
- |
|
Бесщеточный двигатель постоянного тока |
- |
DB42-100 |
|
Тормоз |
По запросу |
+ |
|
Концевые выключатели |
2 |
3 |
|
Полярность концевых датчиков |
Замкнут при срабатывании | |
|
Разъем двигателя |
DB9(M) |
По запросу |
|
Материал |
Алюминий | |
|
Покрытие |
Черное, анодированное | |
|
Вес |
3.5 кг |
3.9 кг |
|
Рекомендуемый контроллер |
8SMC5-USB |
8SMC5-USB, SPiiPlusCMnt |
Модели:
|
Параметр |
Ход, мм |
Двигатель |
|
8MVT120-12-4247 |
12.7 мм |
4247 |
|
8MVT120-12-42C01 |
12.7 мм |
42C01 |
|
Поставщик
|
Standa |
