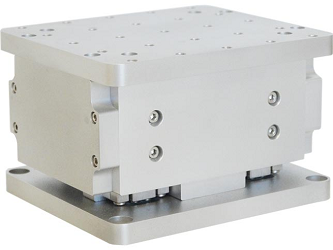

Вертикальные трансляторы SmarAct способны выдерживать повышенные нагрузки разработаны на основе конструкции в виде клина, которая обеспечивает легкую адаптацию системы под различный вес. Отдельные направляющие обеспечивают прямое движение вдоль направления приложения нагрузки и позволяют интегрировать любые энкодеры SmarAct для обеспечения прямой обратной связи. Платформы, предназначенные только для вертикального движения, могут быть оснащены дополнительной пружиной с постоянной жесткостью для компенсации нагрузки для работы с еще более тяжелыми грузами.
Таким образом, возможно изготовление платформ с энкодерами, которые способны поднять до 10 кг на несколько миллиметров, а также многоосных платформ с большой силой привода по всем терм осям.
Несмотря на способность выдерживать большие нагрузки вертикальные трансляторы серии SHL обладают компактными размерами и всеми другими преимуществами линейных трансляторов SmarAct, таких как устойчивость к столкновениям.
Технические характеристики линейных трансляторов серии SHL
|
|
Трансляторы |
SHL |
|
Серия |
SHL-20N-10 |
|
|
|
|
|
|
Механические свойства |
Сила привода [Н] |
|
|
Макс. сила реакции опоры [Н] |
|
|
|
Макс. подъемная сила [Н] |
20 |
|
|
Эффективная площадь [мм2] |
65 x 50 |
|
|
Длина [мм] |
75 |
|
|
Вес [г] |
200 |
|
|
Момент вращения вокруг горизонтальной оси [Н*м] |
2.5 |
|
|
Момент вращения вокруг вертикальной оси [Н*м] |
2.5 |
|
|
Крутящий момент [Н*м] |
2.5 |
|
|
Без обратной связи |
Смещение [мм] |
10 |
|
Минимальный шаг перемещения1 [нм] |
50 .. 1500 |
|
|
Диапазон сканирования пьезопривода [мкм] |
0.5 |
|
|
Разрешение сканирования [нм] |
< 1 |
|
|
Скорость [мм/с] |
> 9 |
|
|
Макс. частота [кГц] |
18.5 |
|
|
С обратной связью |
Разрешение сенсора [нм] |
1 |
|
Разрешение обратной связи [нм] |
1 (-S, -SC), 4 (-L), 100 (-M) |
|
|
Стабильность, полный ход [нм] |
± 100 |
|
|
Тип сенсоров |
-M, -S, -SC, -L |
|
|
|
Работа в вакууме |
HV, UHV |
Примечания:
1 при низком уровне вибраций (-LV), в режиме сканирования < 1 нм, в другом: 50 – 1,500 нм
Модели трансляторов серии SHL
|
Модель |
Диапазон смещений (мм) |
Размеры (мм) |
Разрешение (нм) |
Макс. подъемная сила (Н) |
Чертеж |
|

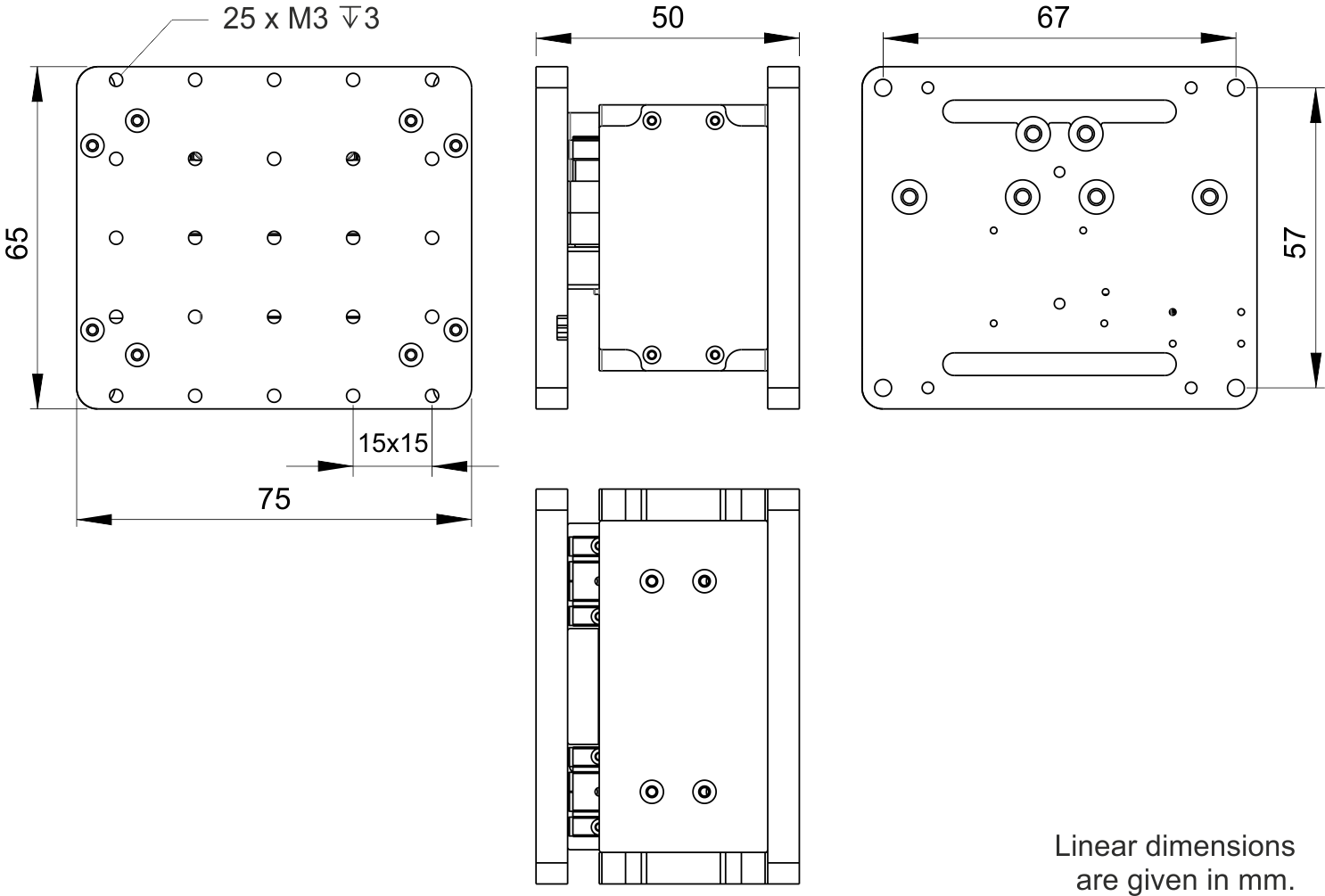

SHL-1D20N-10 |
10 |
65 x 75 x 50 |
< 1 |
20 |
|
|

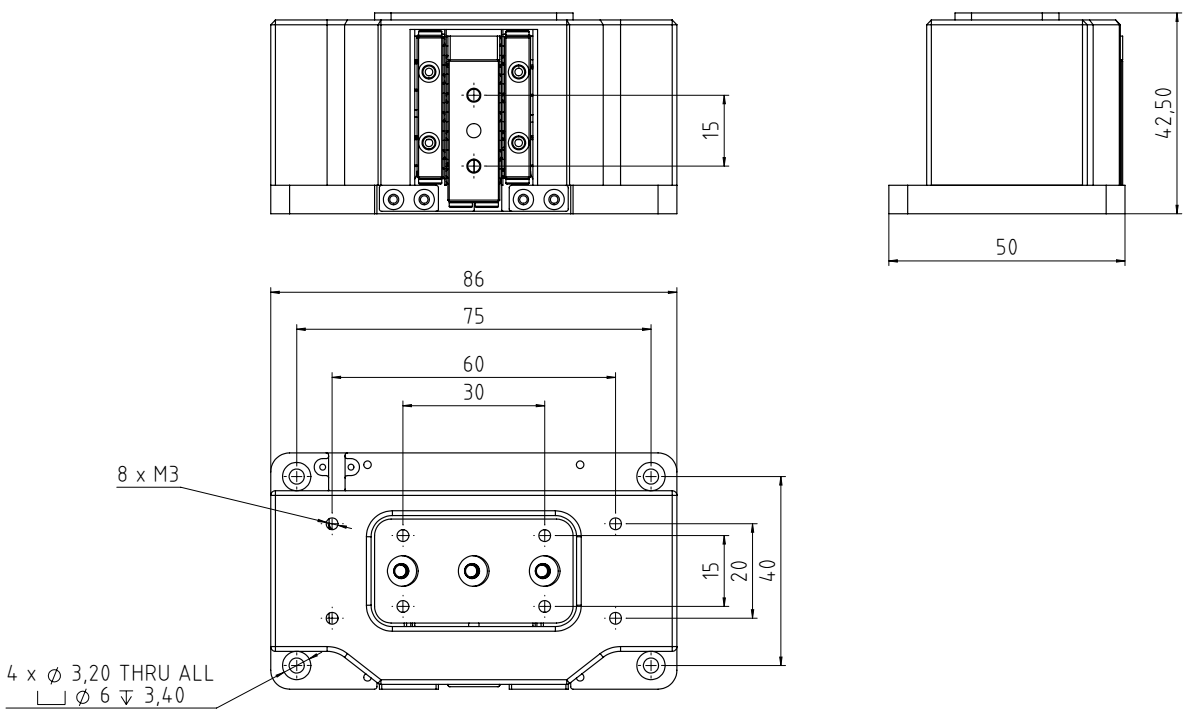

SHL-1D80N-1 |
1 |
41 x 86 x 50 |
< 1 |
80 |
|
|

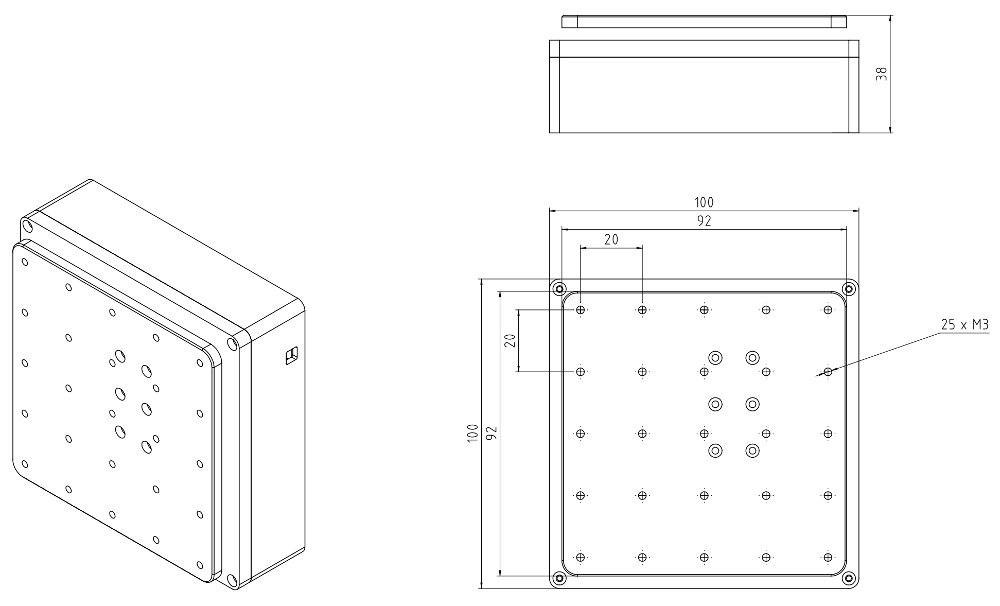

SHL-3D5N-10 |
10 |
110 x 140 x 40 |
< 1 |
5 |
|
Типы сенсоров, встраиваемых в линейные трансляторы серии SHL:
|
-M |
-I |
-L |
-S / -SC |
|
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток |
|
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
Доступные модели трансляторов серии SHL
|
Модели трансляторов серии SHL |
|
Стальное основание (-ST), основание из титана (-TI) |
|
Черная анодированная модель (-BK) |
|
Сенсор типа -M по запросу (-M) |
|
Модели для работы в вакууме -HV (10-6 мбар), -UHV / -UHVT (10-11 мбар) |
