Компания SQS имеет многолетний опыт в разработке и производстве выводов оптического волокна для вакуумных систем. Вакуумные выводы волокна подходят для использования в различных областях исследований и разработок, а также во многих промышленных приложениях.
Вакуумные выводы изготавливаются в соответствии с конкретными требованиями заказчика. Компания может запечатать большинство оптических волокон стандартными или нетипичными фланцами для различных областей применения.
Производственный процесс и используемые материалы позволяют предлагать выводы для волокна, подходящие для высоких и сверхвысоких уровней вакуума от 10-10 до 10-12 мбар·л/с. Вывод оптоволоконных кабелей может быть механически защищен трубкой и заканчиваться различными типами оптических соединителей (FC / PC, FC / APC, SMA905,…).
Кабельные выводы для оптоволокна спроектированы таким образом, чтобы герметизация оптических волокон не влияла на параметры передачи. Такая конструкция обеспечивает временную стабильность параметров трансмиссии во всех условиях эксплуатации.
Особенности:- Многие виды уплотнительных материалов (стекло, клей); - Одномодовое или многомодовое волокно; - Многие типы фланцев (KF, CF, индивидуальные требования); - Множество типов разъемов (FC / PC, FC / APC, SMA905,…). |
Применения:- Вакуумные камеры. |
Технические характеристики:
|
Параметр |
Описание |
|
Рабочая температура |
Стандарт -25 ° C / 85 ° C Макс. темп. -40 ° С / 180 ° С |
|
Герметичность |
От 10-10 до 10-12 мбар·л/с |
|
Тип волокна |
SM, MM или PM |
|
Защита волокна |
Гибкая трубка из нержавеющей стали (Ø 3 мм), перфорированная PTFE (Ø 900 мкм); под заказ |
|
Тип фланца |
CF16 - CF160, KF16 - KF50, ISO или под заказ |
|
Материал фланца |
Нержавеющая сталь (304L и 316L) и др. |
|
Разъем (нержавеющая сталь) |
FC/PC, FC/APC, SMA 905, ST/PC |

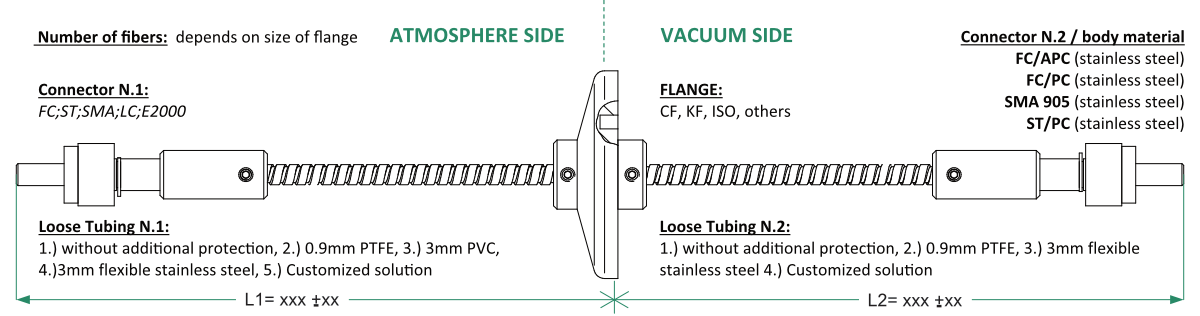

Чертеж
 |  |  |
 |  |  |

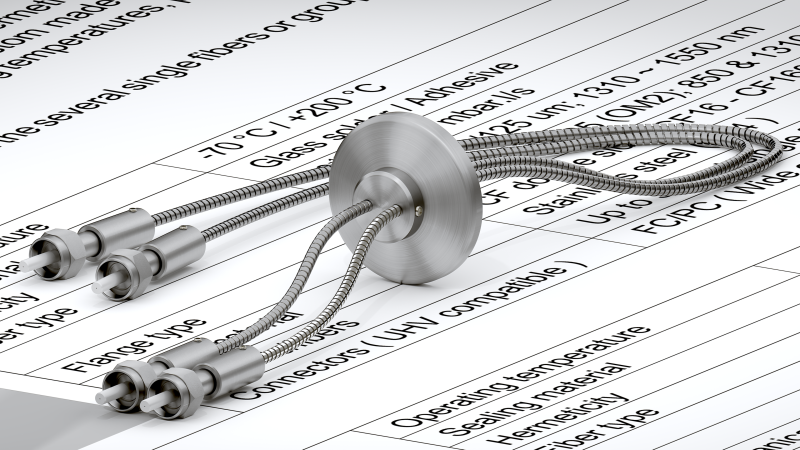

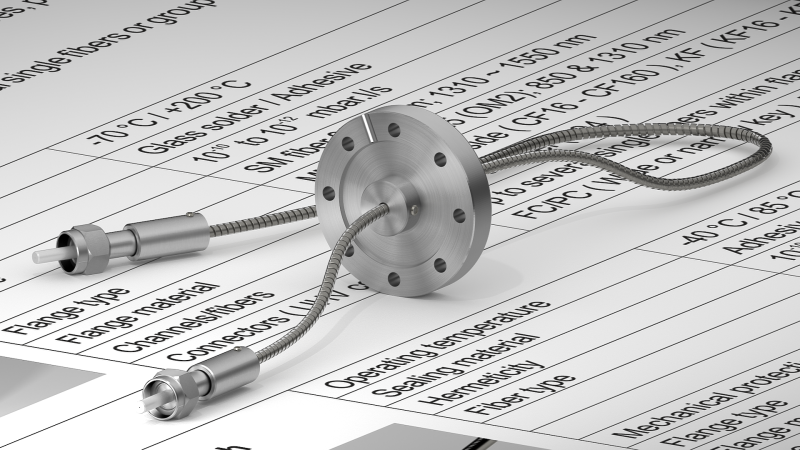

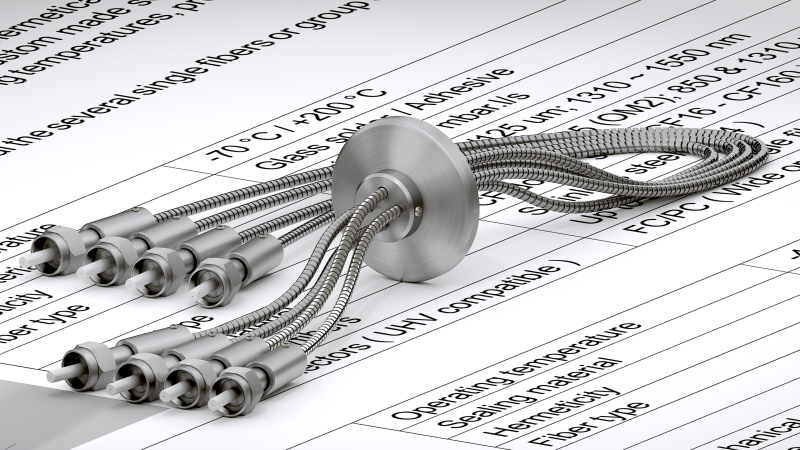

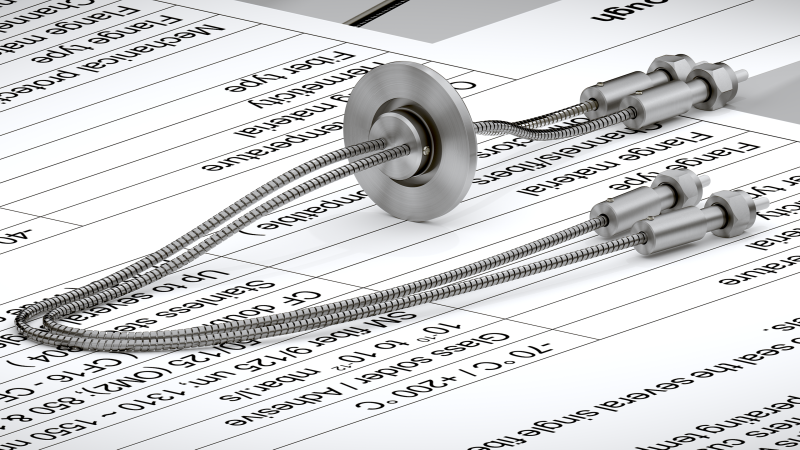

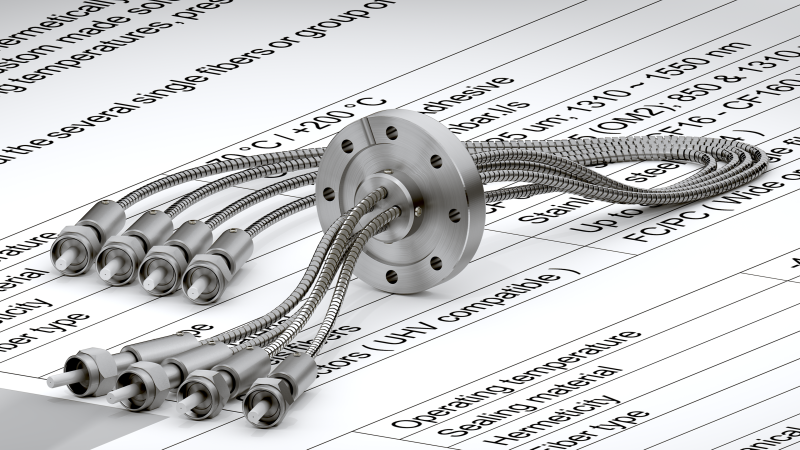

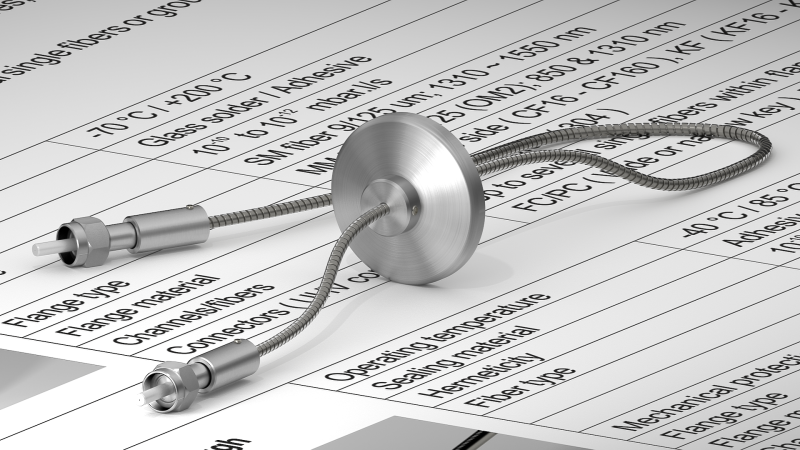

Виды выводов
 |  |  |
 |  |  |

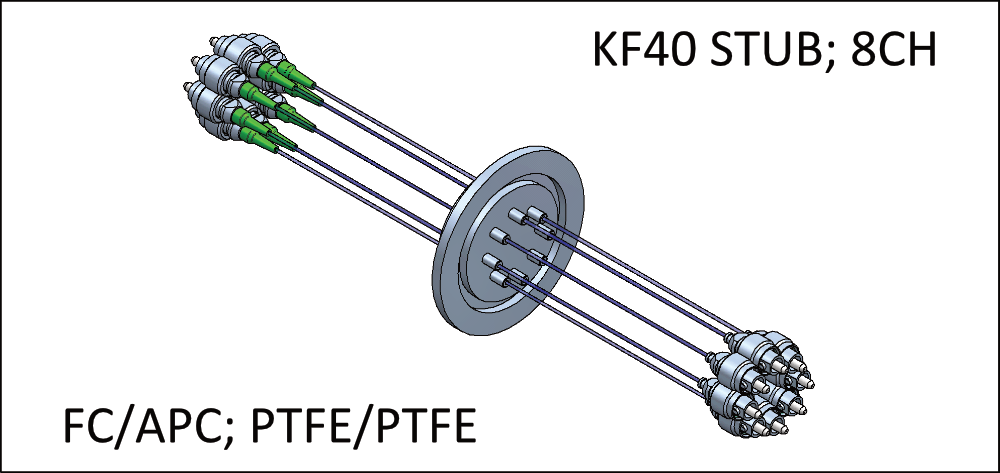

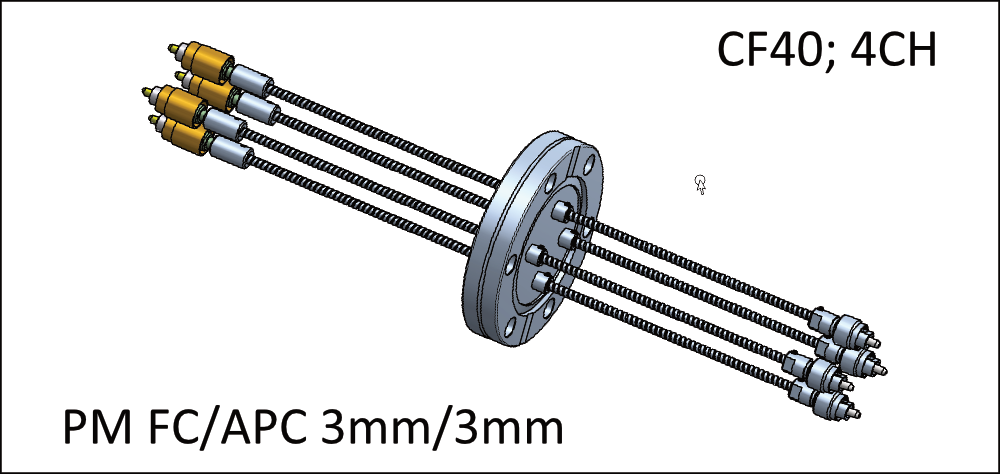

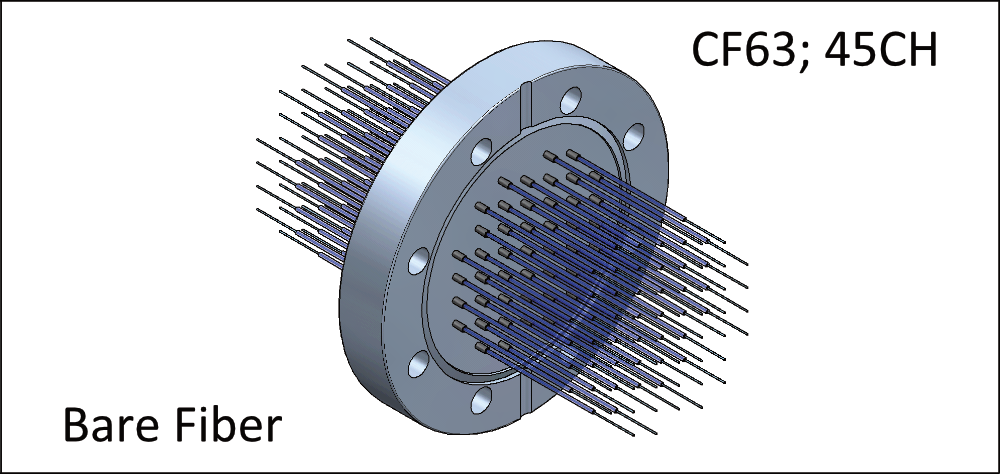

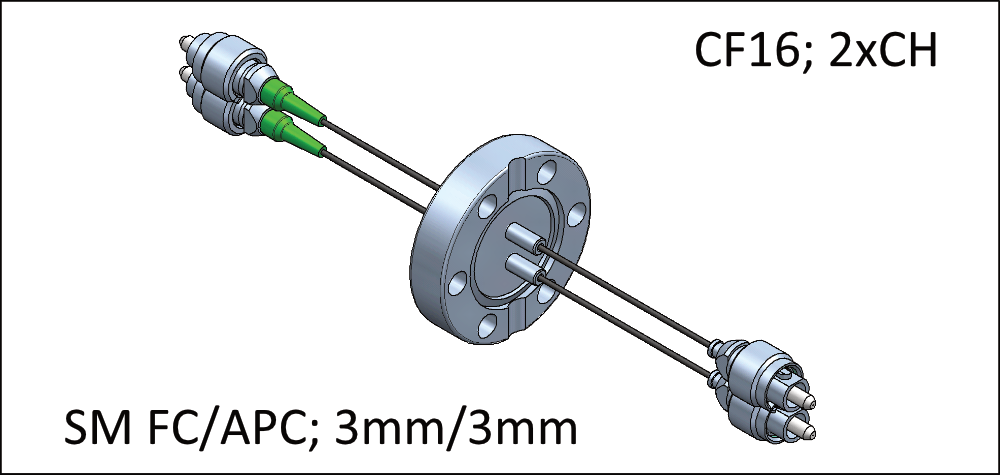

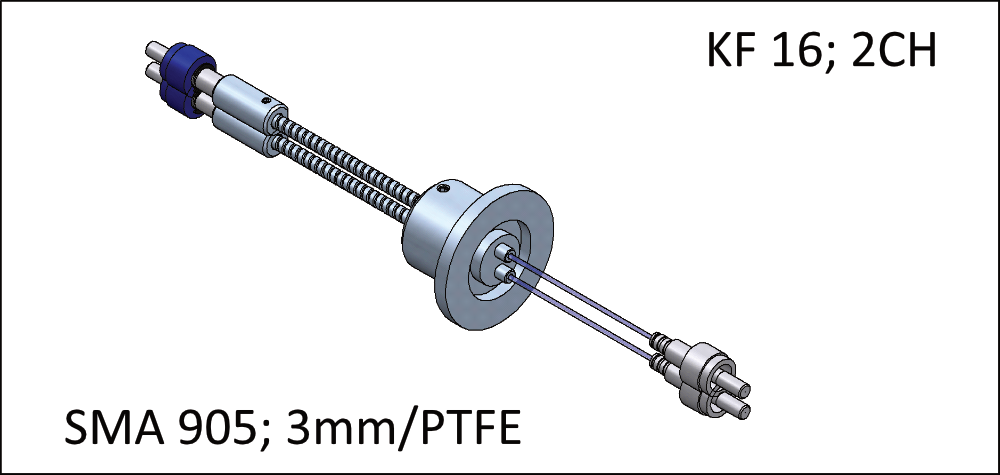

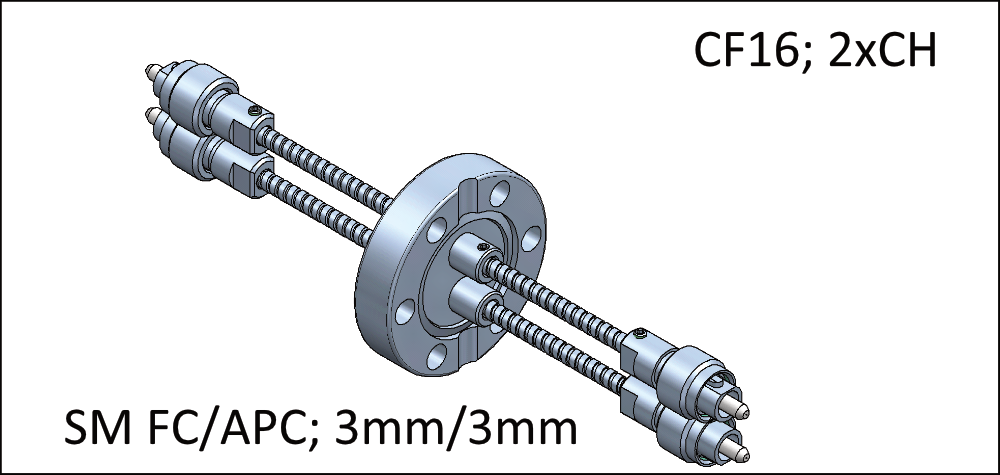

Конфигурации
