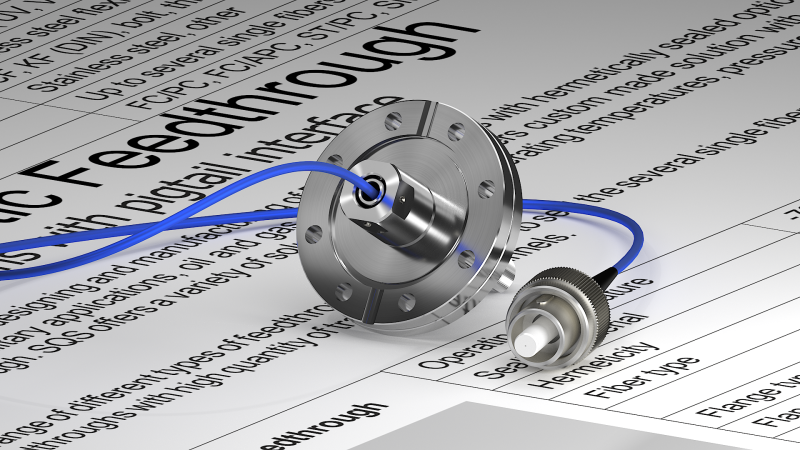

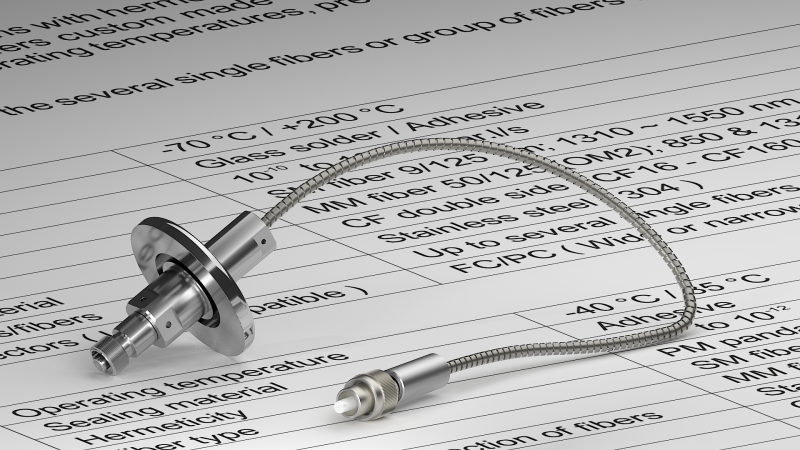

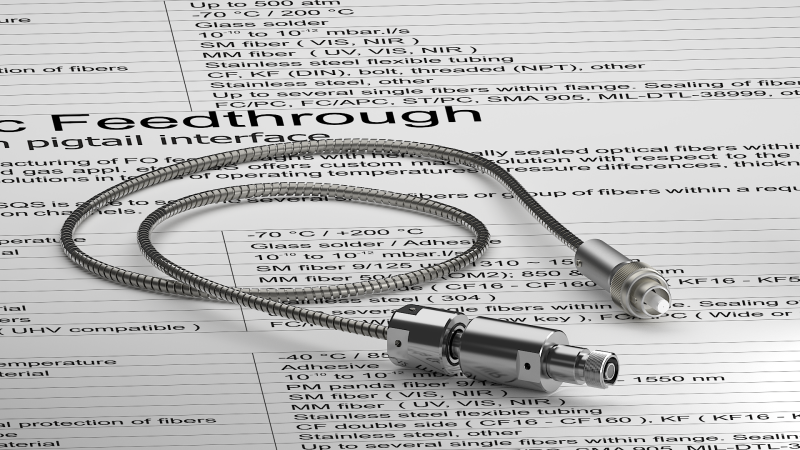

Вакуумные гибридные выводы доступны с интерфейсами адаптеров FC и SMA905 и со многими видами оптических волокон (SM, MM и PM). Оптическое волокно может быть защищено трубкой из ПТФЭ или гибкой оплеткой из нержавеющей стали.
Вакуумный гибридный оптоволоконный вывод может быть полностью разобран и, таким образом, легко заменен внутри фланца корпуса или как часть фланца внутри монтажной платы.

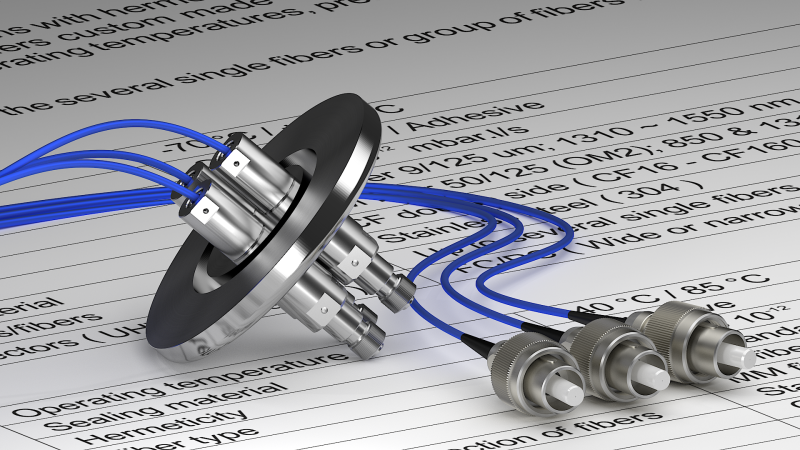

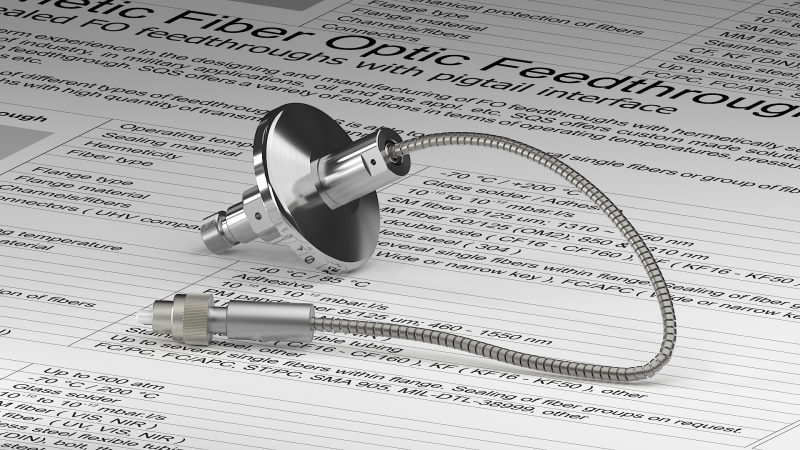

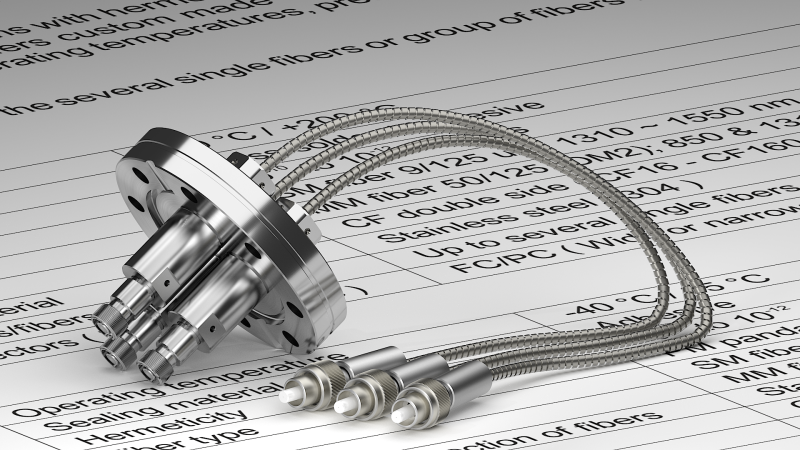

Гибридные выводы доступны с выводами с косичками на стороне естественного давления воздуха или на стороне вакуума и поставляются либо как отдельные элементы, либо как предварительно смонтированные на стандартных или нестандартных фланцах.
Особенности:
- Интерфейс адаптера SMA905 или FC;
- Концевые муфты с косичками в соответствии с требованиями заказчика;
- Типы волокна PM, SM и MM;
- Низкие вносимые потери;
- Совместимость с высоким и сверхвысоким напряжением;
- Стабильно в указанном диапазоне температур;
- Поставляется отдельно или с фланцем KF или CF.
Работа в высоком и сверхвысоком вакууме:
|
Герметичные волокна |
SM и MM (GRIN/STEP) |
PM |
|
Диапазон длин волн |
UV, VIS, NIR |
VIS, NIR |
|
Коэффициент затухания |
/ |
>20 или > 25 дБ |
|
Угловое смещение |
/ |
± 2.5° |
|
Рабочая температура |
От -40 до +85 °C |
От -20 до +70 °C |
|
Герметичность |
От 10-10 до 10-12 мбар·л/с | |
|
Тип фланца |
CF, KF, без фланца | |
|
Материал фланца |
304, 304L, 316L и другие | |
|
Материал корпуса |
304L, 316L | |
|
Интерфейс пигтейла |
FC/PC, FC/APC, SMA905, LC/PC, LC/APC, ... | |
|
Интерфейс адаптера |
FC/PC, FC/APC, SMA905 | |
|
Волоконная оплетка (свободная трубка) |
PTFE (Ø 900 мкм), гибкие трубки из нержавеющей стали (Ø 3 мм) | |

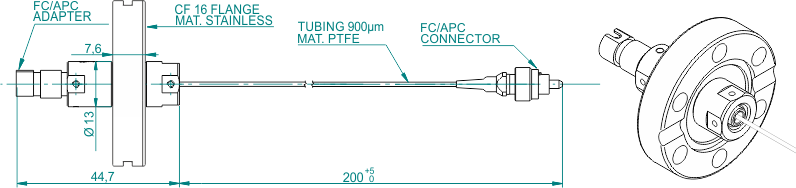

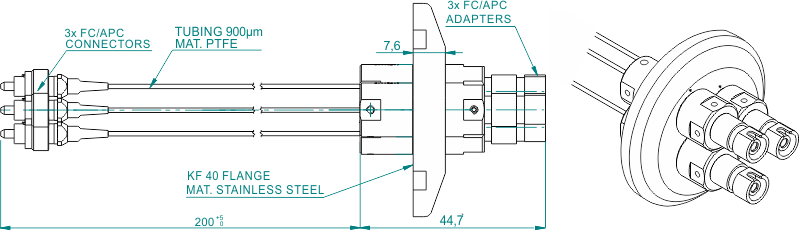

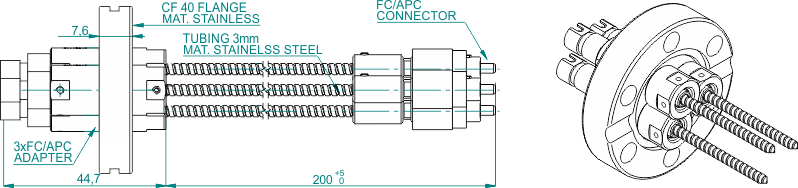

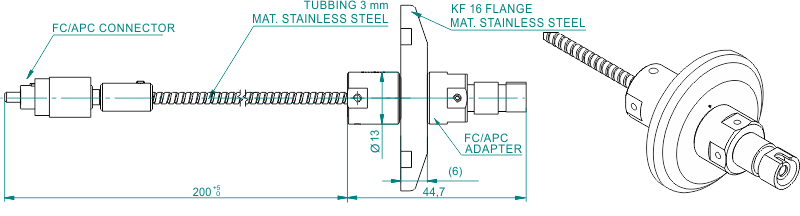

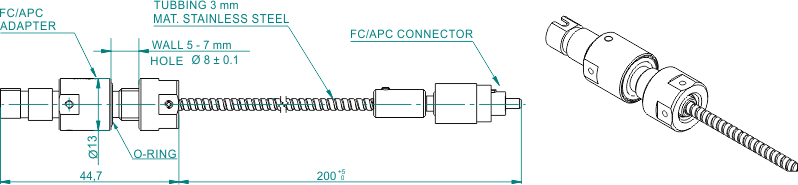

Чертежи:
 |  |  |
 |  |  |
Конфигурации
