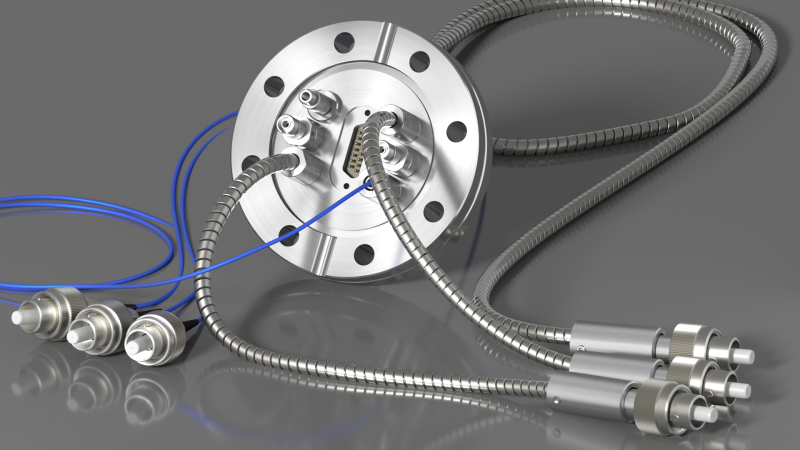

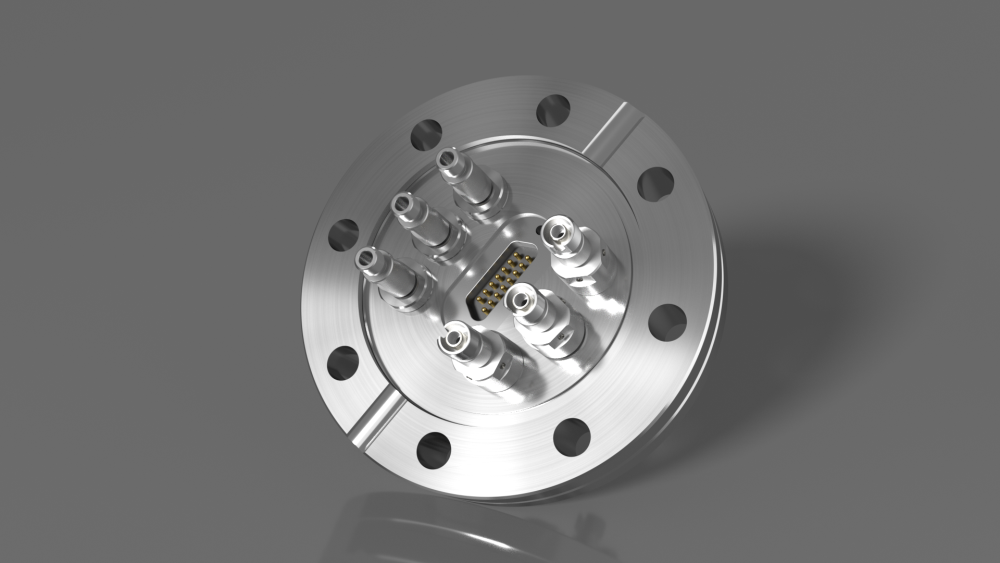

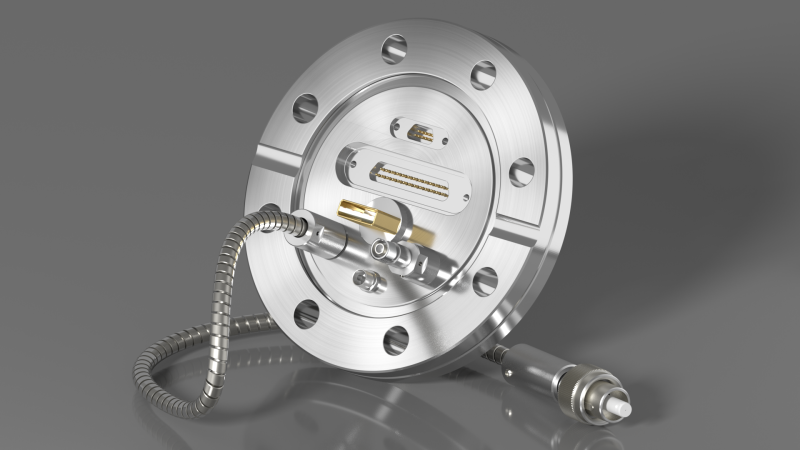

Гибридные вакуумные выводы – это оптико-механические компоненты, которые предлагают несколько интерфейсов электрических и / или оптоволоконных соединителей на одном общем фланце. Все соединители герметично закрыты во фланце, и компонент в целом предназначен для работы в высоком и сверхвысоком вакууме, в т. ч. среды с широким диапазоном температур окружающей среды. Количество и тип интерфейсов могут быть адаптированы к требованиям заказчика.
Особенности:
- Настраиваемое количество и тип интерфейсов на фланце;
- Изготовление герметичных выводов и металлических фланцев на заказ;
- Применяется в широком диапазоне температур окружающей среды;
- Предназначен для приложений высокого и сверхвысокого вакуума.
Описание и характеристики:

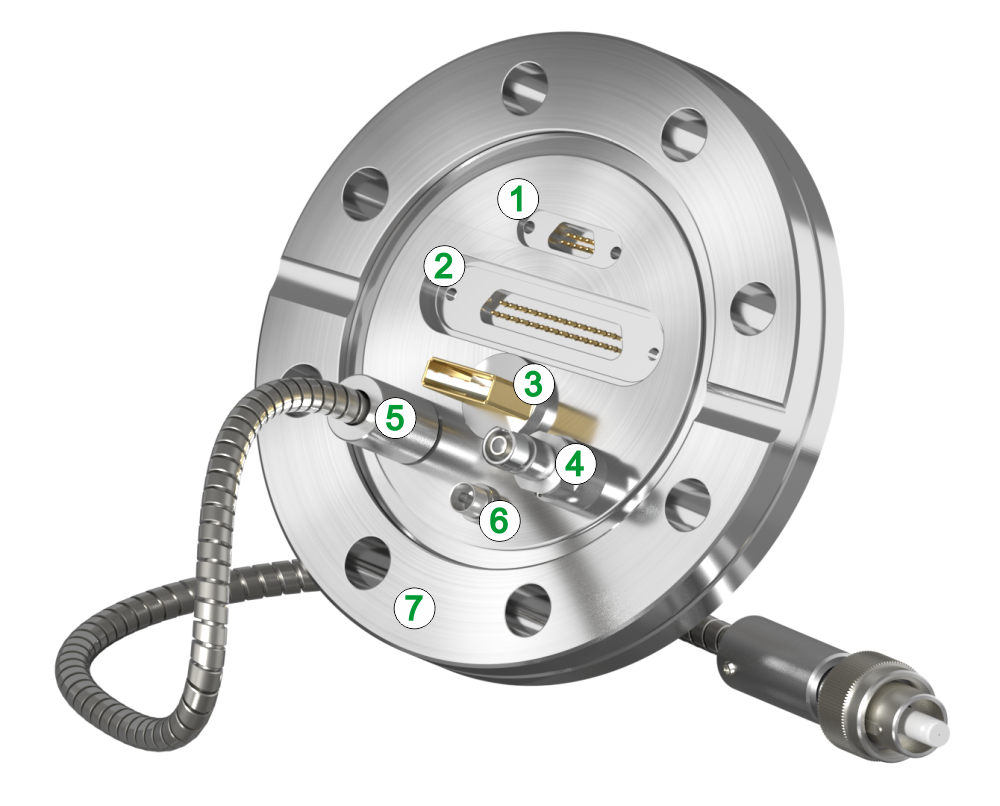

| Описание | |
|
1. Micro-D со штекерным соединением |
|
9-51 контакт (MIL-DTL-83513) | |
|
Максимум. 300 В постоянного тока / 2 А на контакт | |
|
2. D-Sub (контактный / контактный) | |
|
9-50 контактов (MIL-C-24308) | |
|
Макс. 500 В / 3 A на пин | |
|
3. USB (female/male) | |
|
USB 2.0 или 3.0 | |
|
Макс. 30 В СКО / 1 A | |
|
4. Оптоволоконный ввод с адаптером (розетка). | |
|
Интерфейс коннектора (female) FC, ST, SMA 905 | |
|
Волокно: SM, MM (SI/GI), PM | |
|
Уплотнение через уплотнительные кольца во фланец (простая замена) | |
|
Без использования дополнительной ответной втулки / адаптера | |
|
5. Проводное волокно с интерфейсом косички | |
|
Интерфейс коннектора FC, ST, SMA 905, LC, SC | |
|
Волокно: SM, MM (SI/GI), PM | |
|
Рабочая длина волны UV, VIS, NIR, IR (зависит от оптоволокна) | |
|
Индивидуальная длина волокна и оболочка из волокна | |
|
6. Коаксиальный | |
|
SMA, BNC, MHV, SHV | |
|
Односторонние / двухсторонние разъемы | |
|
7. Тип фланца и общие параметры | |
|
CF, KF, ISO или на заказ | |
|
Температура эксплуатации -40 + 200 ° C | |
|
Герметичность от 10-10 до 10-12 мбар·л/с | |
|
Материал фланца 304, 304L или 316L | |
 |  |  |
Конфигурации
