Герметичные оптоволоконные вводы с интерфейсом адаптера FC и SMA были спроектированы, изготовлены и испытаны в SQS. Узлы оптоволоконных выводов полностью разборные, т.е. выводы можно легко заменить.
С помощью герметичных оптических вводов можно вводить оптические сигналы в вакуумные камеры (или из них). Проходные отверстия адаптера обеспечивают герметичность до 10-12 мбар·л/с в средах высокого и сверхвысокого напряжения.
Выводы доступны с различными типами волокон SM или MM. Например специальные нестандартные конструкции или многоканальные выводы внутри одного фланца доступны по запросу.
Особенности:- Широкий температурный диапазон; - Совместимость с UHV; - SM или MM волокно; - Разнообразие типов фланцев (KF, CF, индивидуальные требования); - FC / PC, FC / APC, SMA. |
Применения:- Температура в комнатах; - Вакуумные камеры. |
Технические характеристики выводов с адаптером:
|
Параметр |
Значение |
|
Рабочая температура |
От -40 до +200 °C |
|
Уплотнительный материал |
Клей (одобрен для сверхвысокого вакуума) |
|
Герметичность |
От 10-10 до 10-12 мбар·л/с |
|
Тип фланца |
CF, KF, ISO, на заказ или без фланца |
|
Материал фланца |
Нержавеющая сталь - 304, 304L, 316L, другие |
|
Материал корпуса |
Нержавеющая сталь - 304L, другое |
|
Каналы (выводы на фланец) |
Зависит от размера фланца * |
|
Интерфейс адаптера |
FC/APC, FC/PC, SMA 905, ST/PC* |
|
Тип волокна ** |
SM, MM или PM |
Чертежи выводов
* Все выводы могут быть полностью съемными; Адаптеры и ответная втулка из циркона заменяются внутри проходного патрубка;
** Различная рабочая длина волны по запросу.

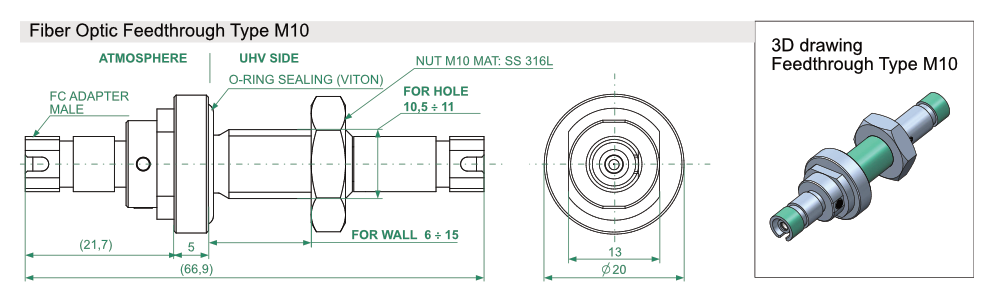

Технические характеристики выводов с резьбой M10 и M16:
|
Параметр |
Значение |
|
Интерфейс адаптера* |
FC/APC или FC/PC (SS 304L, FEMALE) |
|
Фланец |
Резьбы M10 и M16 (SS 316L) |
|
Тип волокна |
SM (VIS, NIR), MM (UV, VIS, NIR), PM (VIS, NIR) |
|
Герметичность |
От 10-10 до 10-12 мбар·л/с |
|
Вносимые потери [дБ] |
Макс. 0.8 (тип. 0.5) при 1310/1550 нм |
|
Рабочая температура [°] ** |
От -25 до +180 |
* Все выводы могут быть полностью съемными; Адаптеры и ответная втулка из циркона заменяются внутри проходного патрубка;
** Зависит от типа волокна.
Различные оптоволоконные выводы:
|

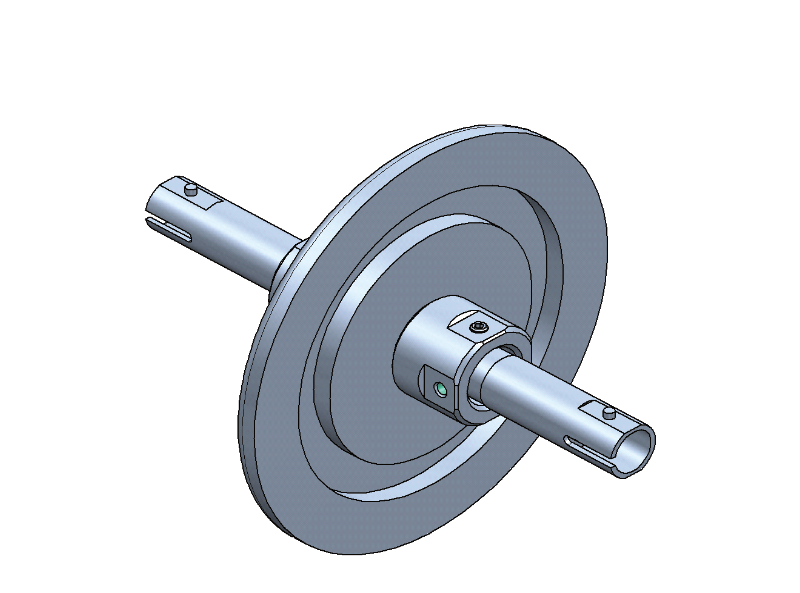

1 x FC-APC; фланец KF 16 |
1 x FC-APC; фланец CF 16 |
1 x ST-PC; фланец KF 40 |
|
– | – |  |
|

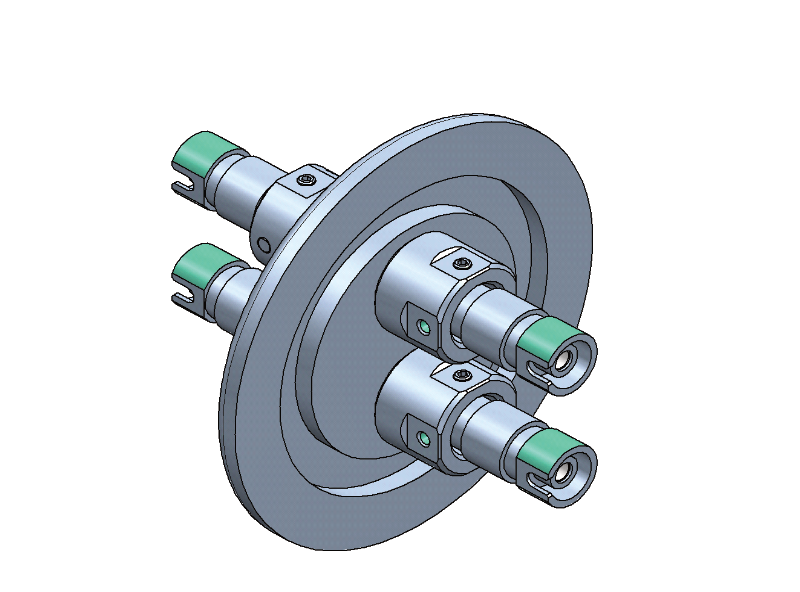

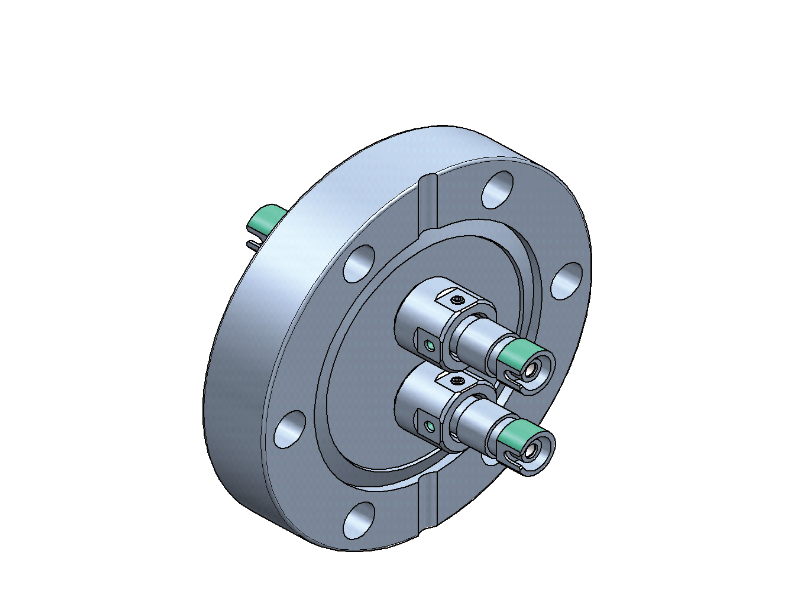

2 x FC-APC; фланец CF40 |
3 x FC-APC; фланец CF40 |

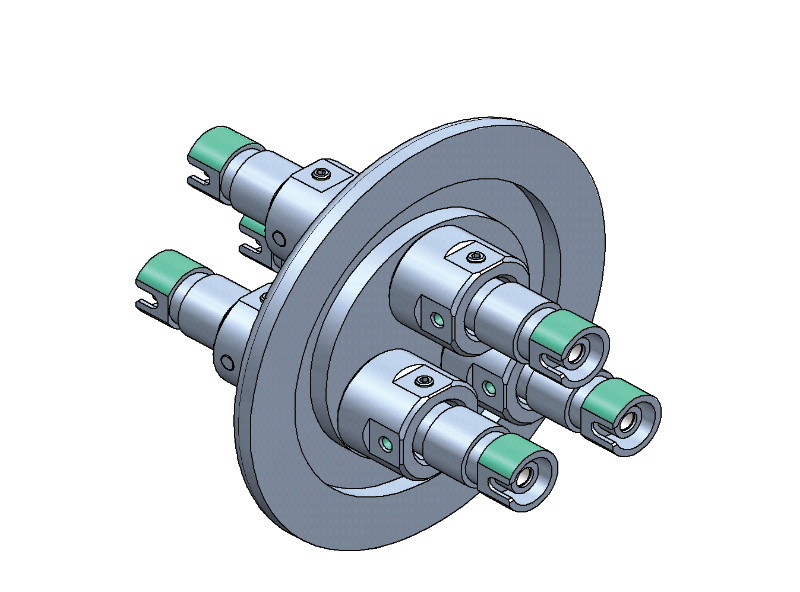

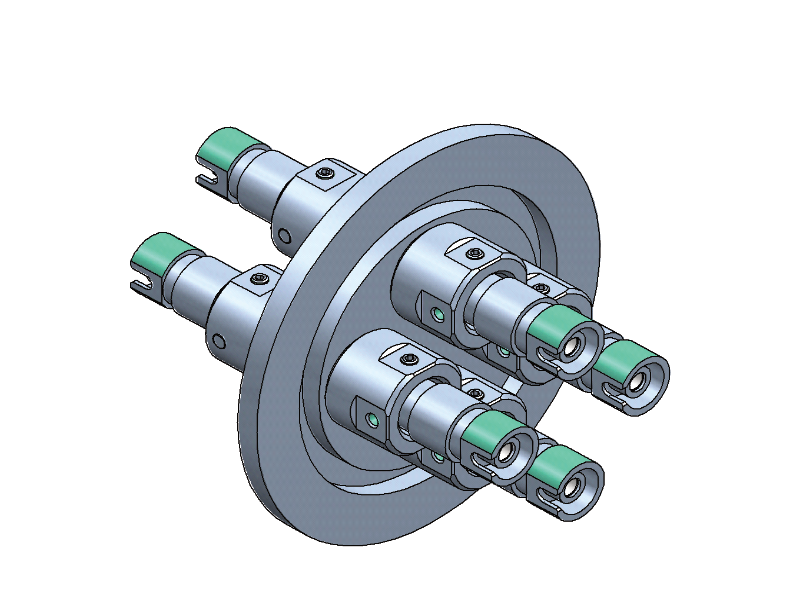

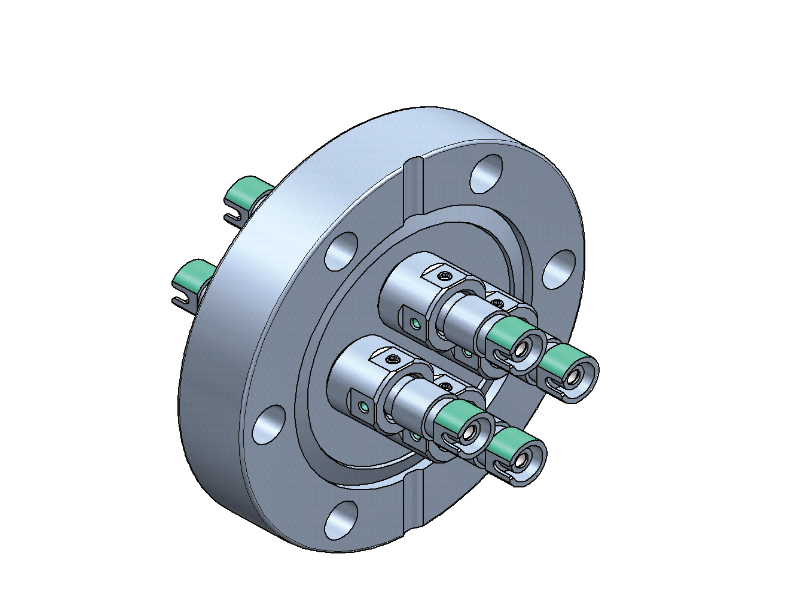

4x FC-APC; фланец CF40 |
|
|  |  |
|
2 x FC-APC; фланец KF40 |
3 x FC-APC; фланец KF40 |
4 x FC-APC; фланец KF40 |
|
|  |  |
|

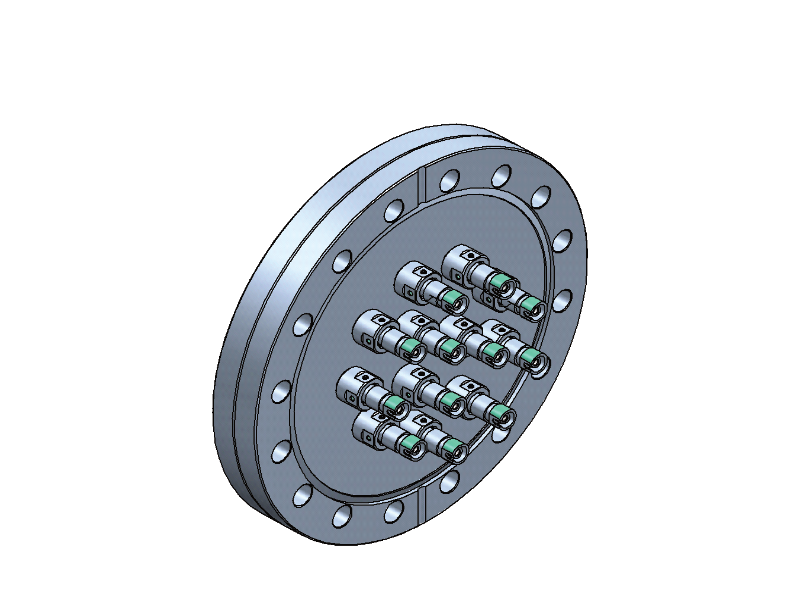

10 x FC-APC; фланец CF63 |
12 x FC-APC; фланец CF100 |

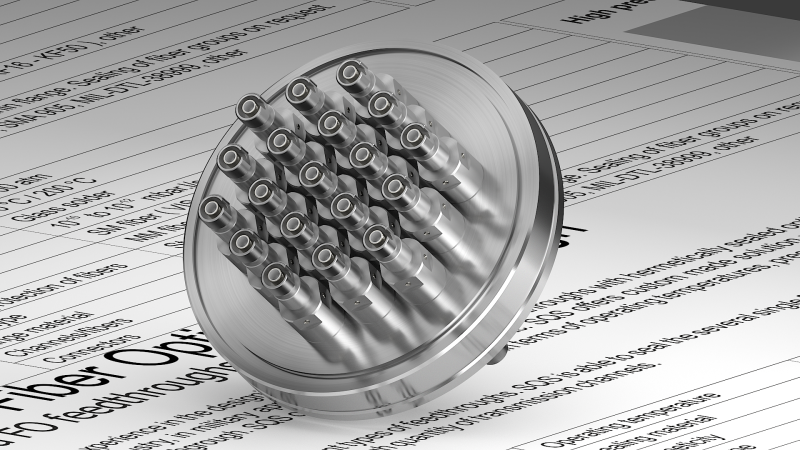

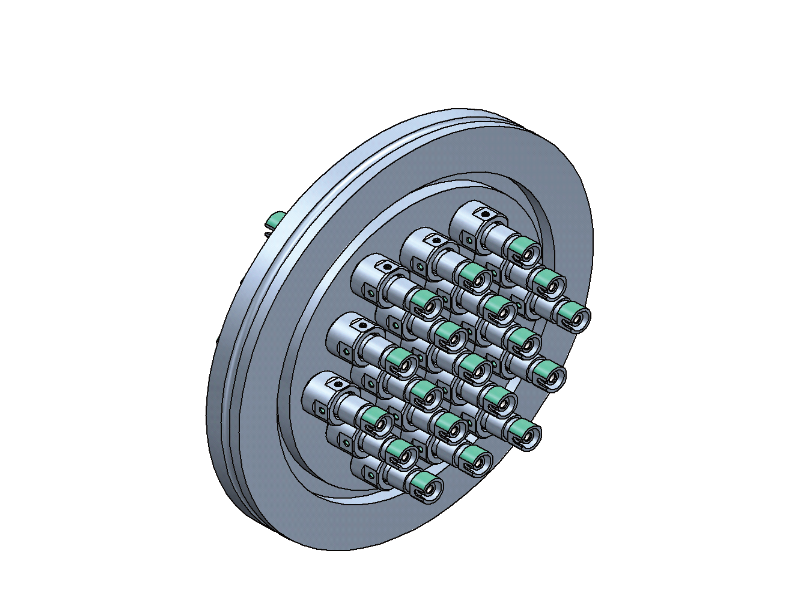

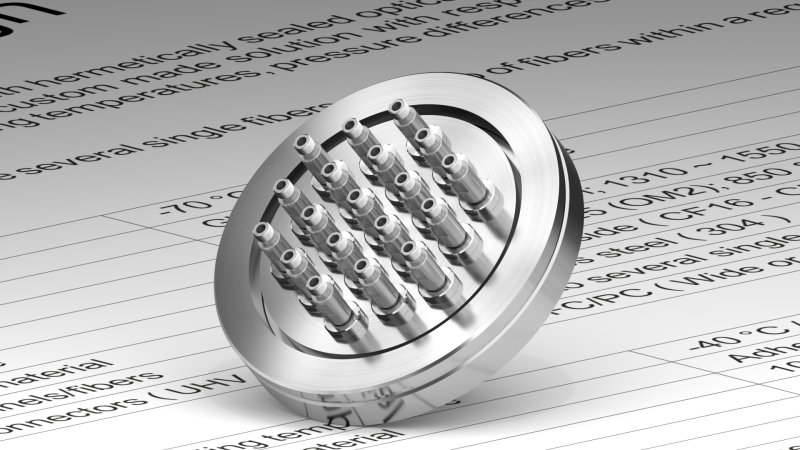

19x FC/APC; фланец ISO-K 100 |
|
|  |  |

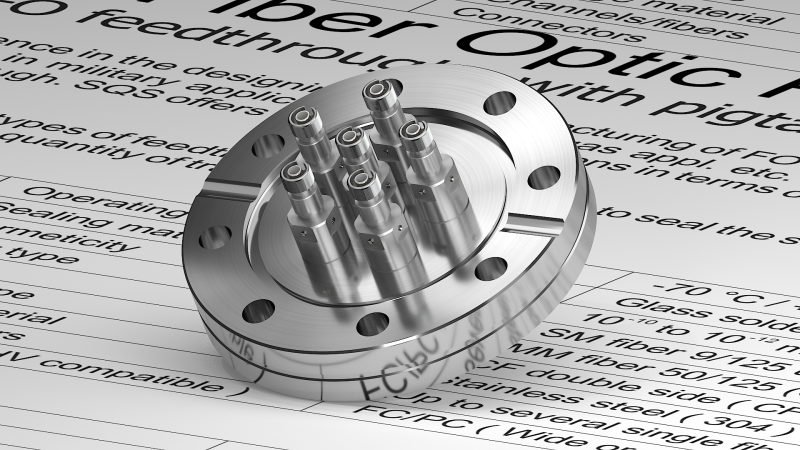

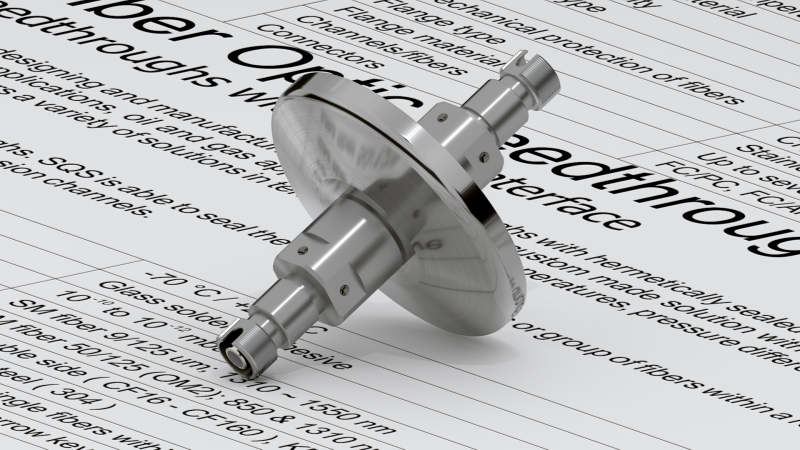

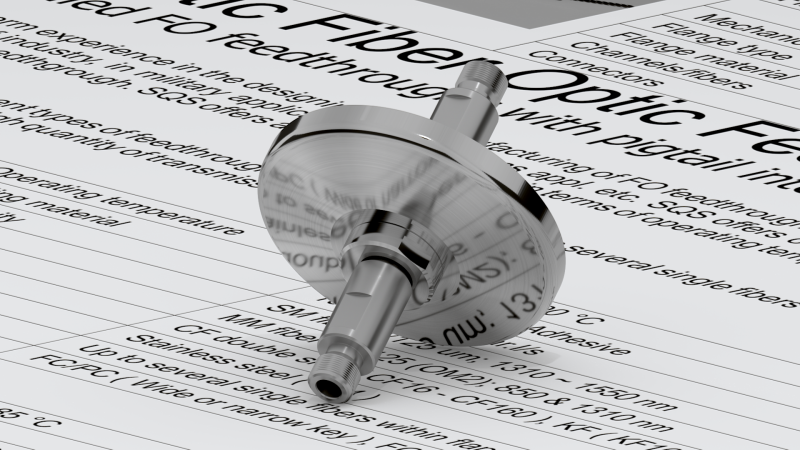

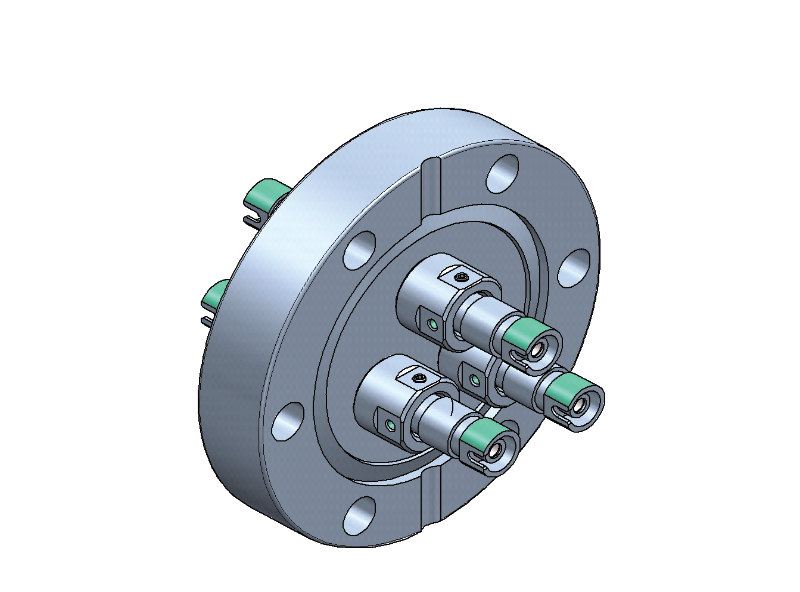

Оптоволоконные выводы с адаптером:
 |  |  |
 |  |  |

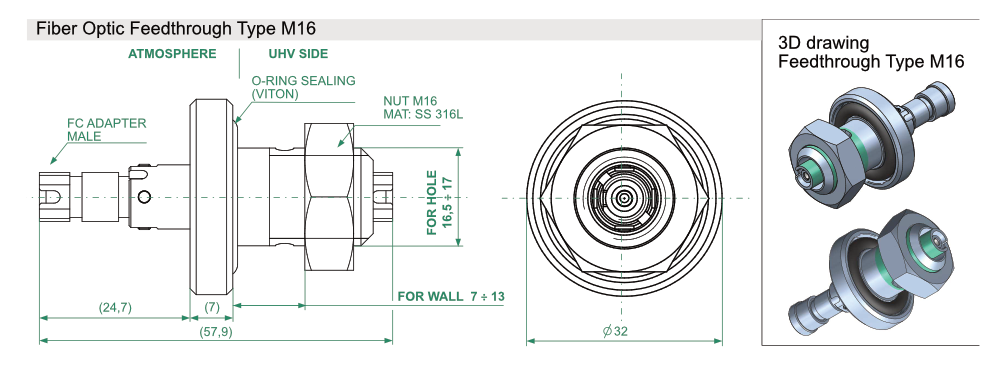

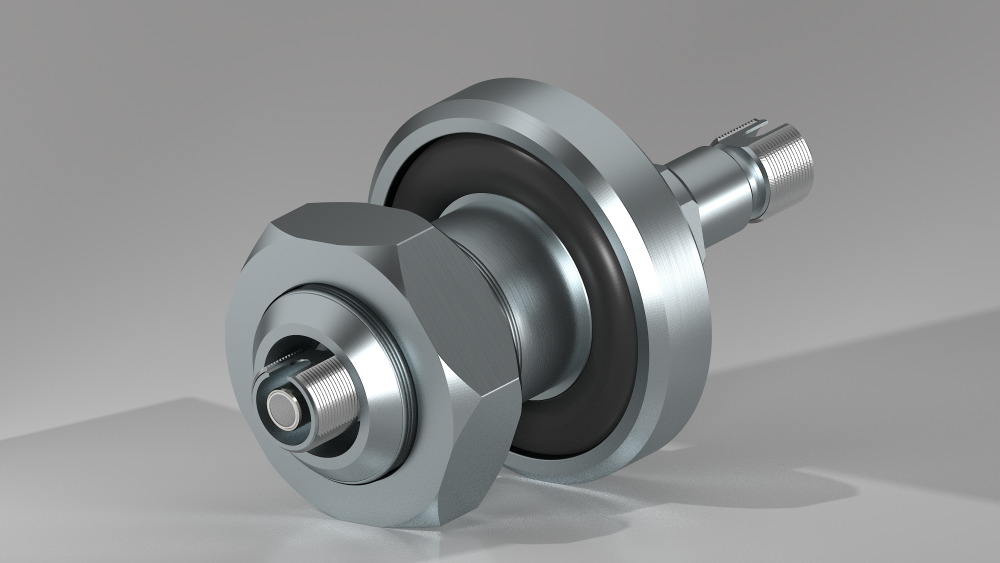

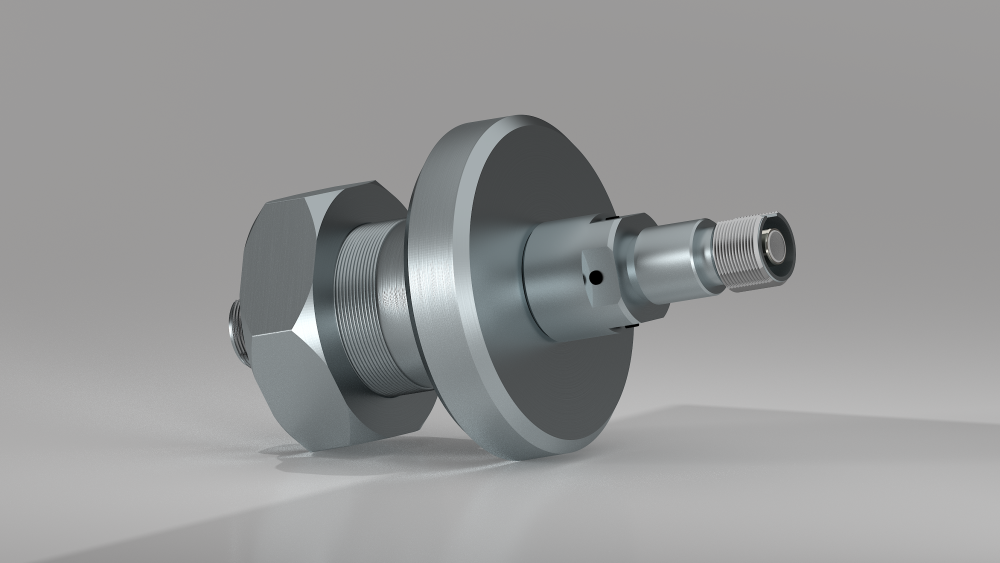

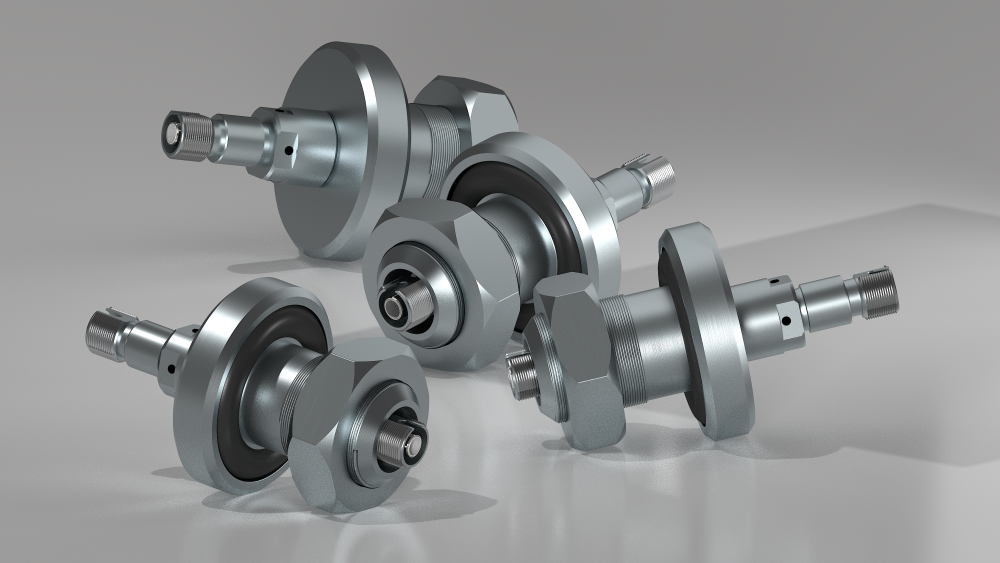

Оптоволоконные выводы с резьбой M10 и M16:
 |  |  |
