Компания представляет SQS герметичные оптоволоконные выводы с сохранением поляризации (PM) с адаптером FC.
Герметичный вывод во фланце можно полностью разобрать и, таким образом, легко заменить все отдельные части.
Герметичные выводы PM позволяют пропускать линейно поляризованный свет из нормального в камеры сверхвысокого вакуума. В этих условиях герметичность проходов ТЧ составляет от 10-10 до 10-12 мбар·л/с. Эти выводы могут использоваться с любым типом волокна с сохранением поляризации, длина волны которого может варьироваться от 350 нм до 2 мкм. Есть возможность разместить на одном фланце большее количество выводов для разных типов волокон. Компания также может поставить заказчику отдельно монтируемые выводы. Вакуумные выводы PM также могут поставляться с патч-кордами PM в металлических трубках, при этом они обеспечивают высокий коэффициент ослабления проходящего оптического сигнала даже в экстремальных условиях сверхвысокого напряжения.
Особенности:- Волокно с сохранением поляризации (PM); - Низкие вносимые потери; - Высокий коэффициент затухания; - Широкий температурный диапазон; - Совместим с работой в сверхвысоком вакууме; - Множество различных фланцев (KF, CF, по выбору заказчика); - FC / PC, FC / APC. |
Применения:- Камеры с перепадами температур; - Вакуумные камеры. |
Работа в вакууме:
| Параметр | Значение |
|
Герметичные оптические волокна |
Волокна, поддерживающие поляризацию (Panda или Bow-tie) |
|
Диапазон длин волн |
350 - 2000 нм |
|
Коэффициент затухания |
> 20 или > 25 дБ |
|
Смещение угла * |
± 2.5° |
|
Герметичность |
От 10-10 до 10-12 мбар·л/с |
|
Тип фланца |
CF, KF и другие (или без фланца) |
|
Материал фланца |
Нержавеющая сталь 304, 316L или другие |
|
Материал корпуса |
Нержавеющая сталь 304L, 316L или другие |
|
Рабочая температура |
От -20 до +70 °C |
|
Интерфейс адаптера (female) |
FC/APC или FC/PC (узкий ключ) |
* Между реальной осью (быстрой или медленной) и ключом коннектора
Примечание 1: все проходные отверстия полностью снимаются с фланца.
Примечание 2: простая замена втулки наконечника внутри адаптера на обоих концах переходного отверстия.
|

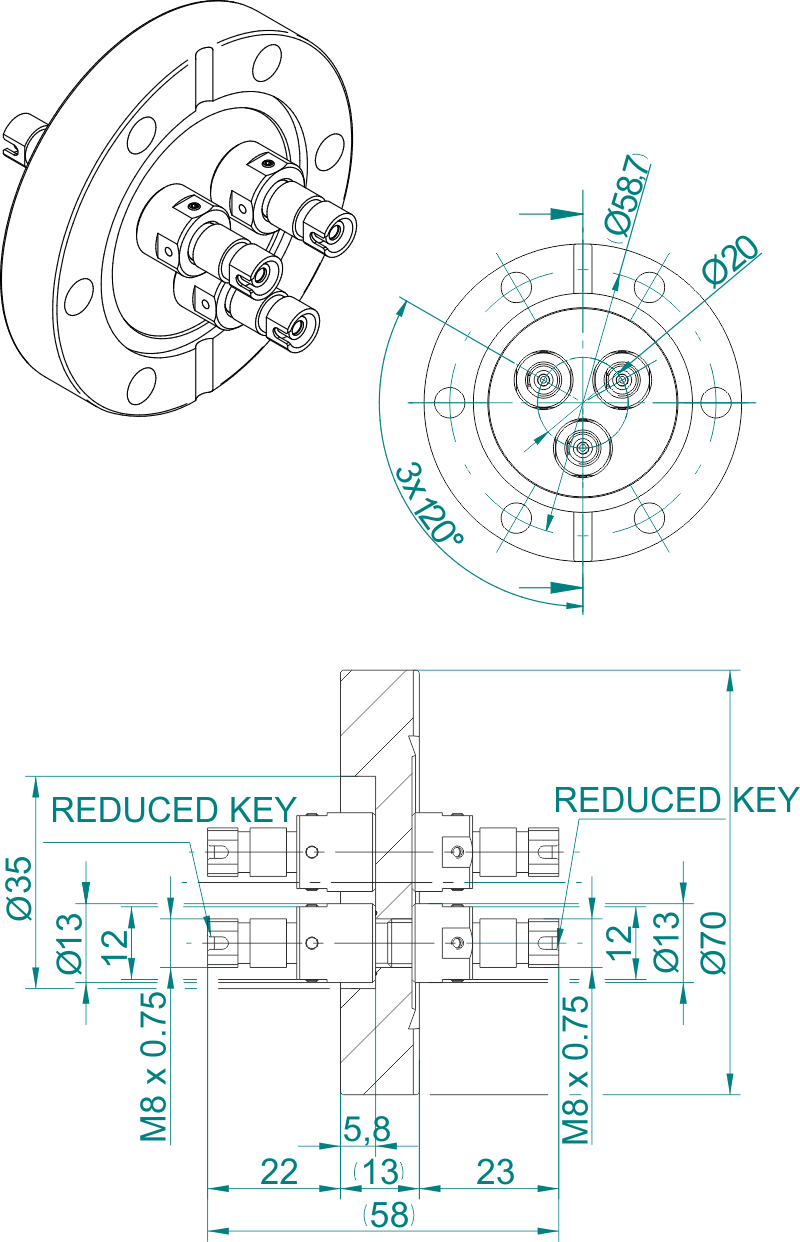

VF - 3PMFCA01 - CF40 (90710008 v.02) |

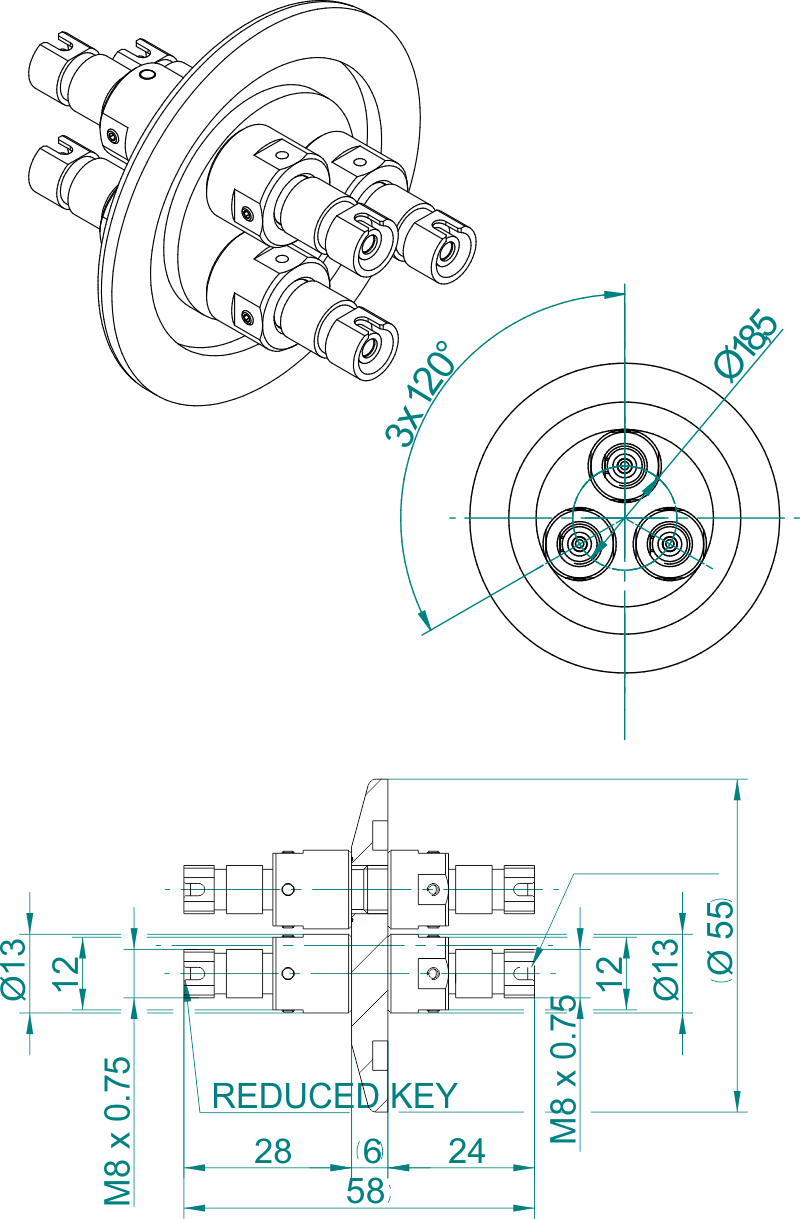

VF - 3PMFCA01 - KF40 (90710003 v.02) |

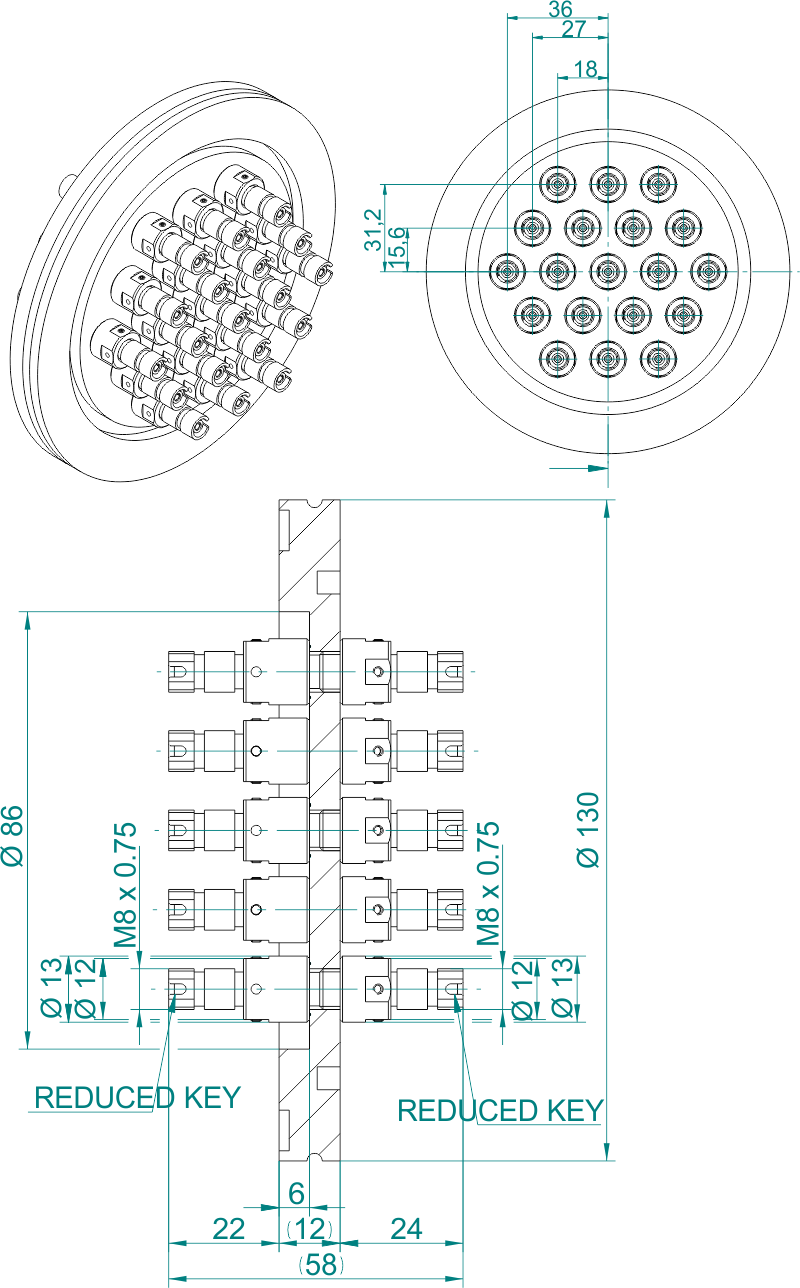

VF - 19PMFC01 - ISO100 (90710016) |
|
|  |  |
Чертежи
 |  |  |
Конфигурации
