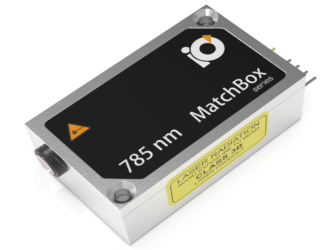

Узкополосный лазер 0785L-41A-NI-NT-NF, HP VBG диод, свободный выход, 500 мВт

Лазер с длиной волны 785 нм имеет одну продольную моду (SLM) и работает в нескольких поперечных модах. Он используется в основном в промышленных приложениях рамановской спектроскопии, где требуется мощная одночастотная работа без необходимости резкой фокусировки.

Поперечные моды распределены в один ряд, таким образом, быстрая ось может быть сфокусирована с M² ~1.3, в то время как медленная ось имеет несколько режимов, и ее фокусируемость плоха - теоретически ее можно сфокусировать до ширины ~50 мкм.

Этот лазер представляет собой стабилизированный диодный лазер с объемной брэгговской решеткой (VBG), который отличается высокой электрической эффективностью и исключительной стабильностью длины волны.

Примечание:

В оптических системах с сильным обратным отражением (например, более 10%) лазер должен быть защищен с помощью оптического изолятора с изоляцией не менее 20 дБ. Типовые области применения данного лазера включают в себя: интерферометрию, конфокальную микроскопию (особенно работу с образцами на отражение) и т. д. Несоблюдение этих требований приведет к аннулированию гарантии в случаях критических повреждений граней лазерных диодов.

Технические характеристики:

Примечания:

1. Выходная мощность лазеров SLM не должна настраиваться, т.к. работа SLM не гарантируется при номинальной мощности, отличной от установленной на заводе. Однако возможность настройки мощности не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы;

2. Без установленного фильтра;

3. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;

4. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;

5. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;

6. Для лазеров без оптических изоляторов;

7. Коммутационные блоки AM-C8 и AM-C3 раскрутка для преобразования из интерфейса управления UART в USB или RS232;

8. Лазеры SLM нельзя модулировать - используйте внешние модуляторы;

9. За исключением контактов интерфейса управления и выходного окна / волокна;

10. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

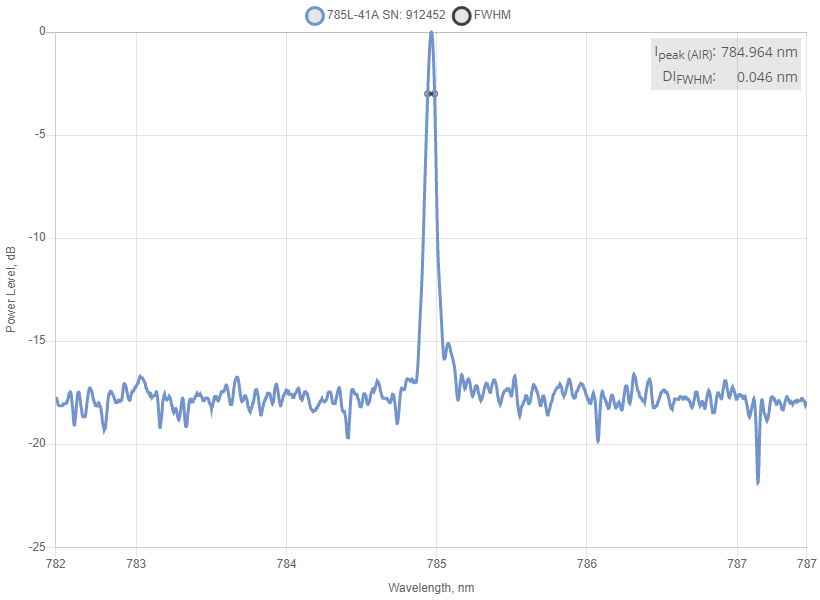

Спектр

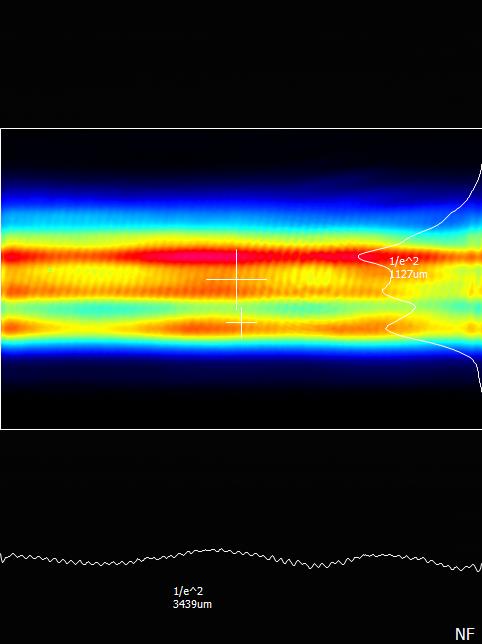

Профиль пучка на 0.45 м от апертуры

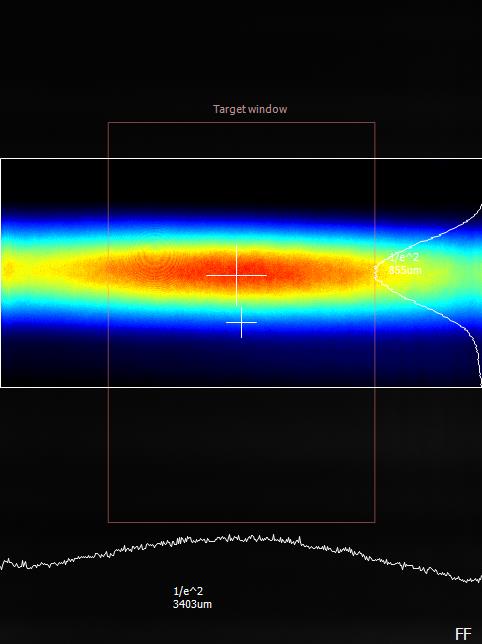

Профиль пучка на 1 м от апертуры

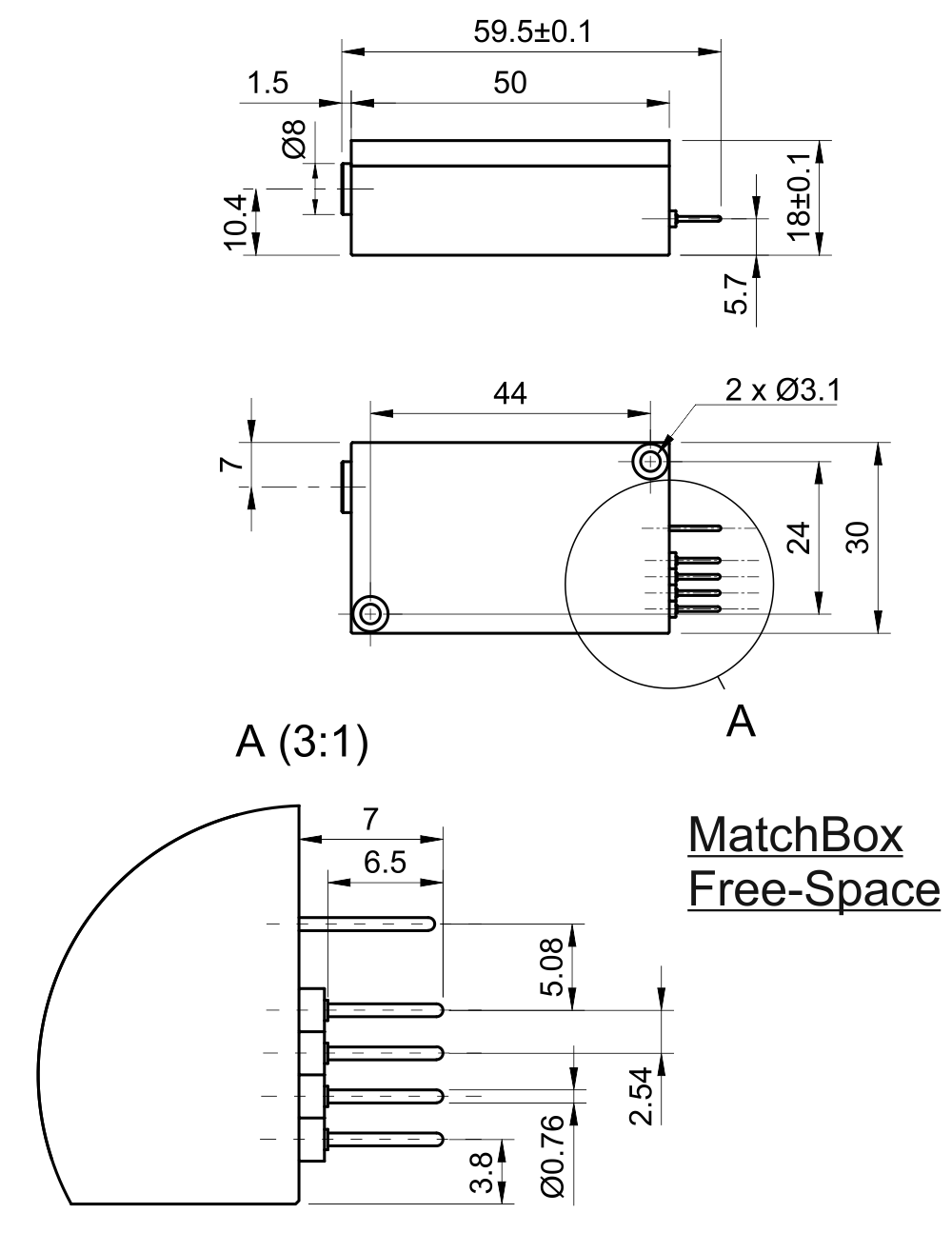

Принципиальная схема
