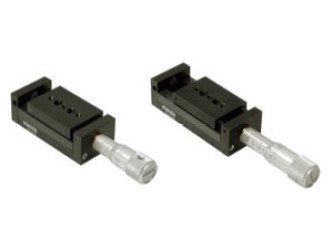

Линейные трансляторы 7Т173 обеспечивают линейное перемещение с ручной регулировкой. В качестве ведущего винта, используются стандартные микровинты 9S75M. Возможен заказ с другими винтами, например, с несоответствующим значением перемещения, для уменьшения габаритов. Платформа подпружинена по отношению к ведущему винту для обеспечения высокого разрешения, малого люфта, плавного и точного движения. Несколько крепёжных отверстий на основании и подвижной платформе обеспечивают различные способы монтажа, в том числе с помощью стержней 3MP.
Особенности:
- Стандартное перемещение 10, 20, 25, 30 мм;
- Соединяемые в компактную X-Y-Z конфигурацию;
- Микрометрический винт;
- Точные шарикоподшипники;
- Материал: чёрный анодированный алюминий.
Технические характеристики:
|
Параметр |
Значение |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Точность установки |
5 мкм (половина цены деления шкалы) |
|
Нагрузка | |
|
Горизонтальная |
10 кг |
|
Вертикальная |
5 кг |
|
Соединительные скобы | |
|
X-Y |
2CP173-20 |
|
Z |
2AB173-20 |
Модели:
|
Модель |
Кол-во осей |
Ход, мм |
|
7T173-20 |
1 |
20 |
|
7T173-10 |
1 |
10 |
|
7T173-25 |
1 |
25 |
|
7T173-30 |
1 |
50 |
|

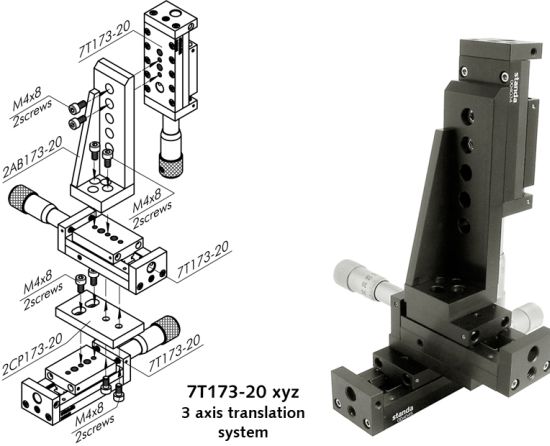

7T173-20XYZ |
3 |
20 |
|
7T173-10XYZ |
3 |
10 |
|
7T173-20XY |
2 |
20 |
|
7T173-25XY |
2 |
25 |
|
7T173-10XY |
2 |
10 |
