Для чего используют предусилители?
В отличие от усилителей в виде настольных приборов, модули предусилителя усиливают сигнал близкий к детектору, до того, как отношение сигнал-шум значительно уменьшится из-за емкости кабеля и помех. Обработка и измерение сигнала после предусилителя не влияют на отношение сигнал / шум.
Усиление и уровень шума
Для достижения низкого уровня шума были выбраны очень высокие коэффициенты усиления, но, при этом было минимизировано связанное с этим сокращение полосы пропускания. Таким образом, благодаря уникальным разработкам компании Femto для заказа доступны высококлассные усилители тока. Уровень шума усилителей Femto значительно ниже стандартных преобразователей тока в напряжение на базе операционного усилителя с аналогичной шириной полосы пропускания.
Полоса пропускания и частотная характеристика
Усилители тока компании Femto не требуют использования специальных систем адаптации или коррекции частотных характеристик. Полоса пропускания и частотная характеристика данных устройств не зависят от емкости источника до 10 нФ. Скачка коэффициента усиления не произойдет.
|
Особенности:
|
Применения:
|

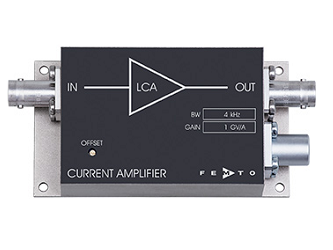

Модели усилителей тока серии LCA компании Femto:
|
Модель | Стоимость |
Ширина полосы пропускания (DC - …) на уровне 3 дБ |
Шумовой ток[/√Гц] |
Трансимпеданс (Коэффициент усиления) |
Время нарастания / спада |
Тех. док-я |
|
LCA-2-10T | 155 989 р. |
2 Гц |
0.18 фА |
1012 и 1013 В/А |
200 мс |
|
|
LCA-30-1T | 155 989 р. |
30 Гц |
0.5 фА |
1 x 1012 В/А |
12 мс |
|
|
LCA-30-200G | 155 989 р. |
30 Гц |
0.5 фА |
2 x 1011 В/А |
12 мс |
|
|
LCA-200-100G | 147 523 р. |
200 Гц |
1.5 фА |
1 x 1011 В/А |
2 мс |
|
|
LCA-200-10G | 147 523 р. |
200 Гц |
1.5 фА |
1 x 1010 В/А |
2 мс |
|
|
LCA-1K-5G | 129 289 р. |
1 кГц |
3 фА |
5 x 109 В/А |
400 мкс |
|
|
LCA-2K-2G | 129 289 р. |
2 кГц |
4.5 фА |
2 x 109 В/А |
200 мкс |
|
|
LCA-4K-1G | 129 289 р. |
4 кГц |
6.5 фА |
1 x 109 В/А |
100 мкс |
|
|
LCA-10K-500M | 131 243 р. |
10 кГц |
10 фА |
5 x 108 В/А |
40 мкс |
|
|
LCA-20K-200M | 131 243 р. |
20 кГц |
14 фА |
2 x 108 В/А |
20 мкс |
|
|
LCA-40K-100M | 131 243 р. |
40 кГц |
19 фА |
1 x 108 В/А |
10 мкс |
|
|
LCA-100K-50M | 133 196 р. |
100 кГц |
30 фА |
5 x 107 В/А |
4 мкс |
|
|
LCA-200K-20M | 133 196 р. |
200 кГц |
40 фА |
2 x 107 В/А |
2 мкс |
|
|
LCA-400K-10M | 133 196 р. |
400 кГц |
65 фА |
1 x 107 В/А |
1 мкс |
|
Примечания: Ширина полосы пропускания и частотная характеристика абсолютно не зависят от емкости детектора. Гарантировано и 100% протестировано до 10 нФ для каждого усилителя (до 1 нФ для LCA-400K-10M).
Выходное напряжение ± 10 В при > 10 кОм. Смещение нуля регулируется подстроечным резистором. Емкостная связь в качестве опции только в моделях, изготовленных по заказу. Защита выхода от короткого замыкания. Питание через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
|
Поставщик
|
FEMTO Messtechnik GmbH |
