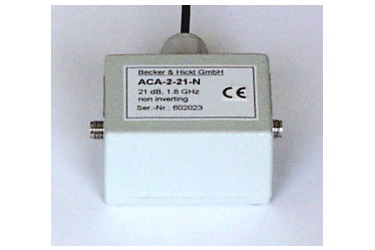

Усилители серии ACA компании Beckr&Hickl используется для усиления выходных сигналов с высокоскоростных ФЭУ или микроканальных пластин в применениях связанных со счетом единичных фотонов. Коэффициент усиления усилителя позволяет детектору работать при пониженном токе сигнала, что в свою очередь повышает скорость счета и увеличивает срок службы ФЭУ. Кроме того коэффициент усиления усилителя помогает снизить наводки, возникающие в длинных сигнальных кабелях. Усилитель серии ACA имеет на входе защиту, предохраняющую от повреждения при перегрузке или зарядом сигнальных кабелей. Превышение указанного тока детектора отмечается двумя светодиодами. Сигнал TTL срабатывает, чтобы отключить источник света или напряжение питания детектора, если средний ток детектора превышает указанное значение.
Особенности:
- широкополосный усилитель для ФЭУ и микроканальных пластин;
- коэффициент усиления от 13 дБ до 37 дБ;
- верхняя частота отсечки 2.2 ГГц;
- нижняя частота отсечки 5 кГц;
- входной и выходной импеданс 50 Ом;
- защита на входе усилителя.
Технические параметры усилителей серии АСА:
|
Параметр |
Значение | |||
|
ACA-2-13 |
ACA-2-21 |
ACA-2-37 |
ACA-4-35 | |
|
Верхняя частота отсечки (-3 дБ) |
2.2 ГГц |
1.8 ГГц |
1.6 ГГц |
1.8 ГГц |
|
Нижняя частота отсечки |
3 кГц |
3 кГц |
3 кГц |
5 кГц |
|
Коэффициент усиления |
13 дБ |
21 дБ |
37 дБ |
35 дБ |
|
Значение шума (50 Ом, 500 МГц) |
7 дБ |
6 дБ |
5 дБ |
6 дБ |
|
Входной/выходной импеданс |
50 Ом |
50 Ом |
50 Ом |
50 Ом |
|
Разъемы |
SMA |
SMA |
SMA |
SMA |
|
Напряжение питания |
+12 до +15 В |
+12 до +15 В |
+12 до +15 В |
+12 до +15 В |
|
Ток питания |
130 мА |
110 мА |
160 мА |
220 мА |
|
Габаритные размеры |
52х38х31 мм |
52х38х31 мм |
52х38х31 мм |
92х38х31 мм |
