Усилитель тока со сверхнизким уровнем шумов

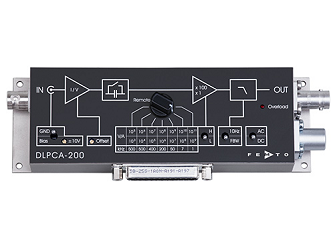

Трансимпедансный усилитель с регулируемым коэффициентом усиления DLPCA-200 Femto разработан для широкого круга задач, которые требуют преобразования малых токов в используемые значения напряжения. Он идеально подходит, например, для измерений тока и заряда с разрешением по времени на уровне микросекунд и использования в качестве предусилителя для фотодиодов или систем блокировки. DLPCA-200 предлагает регулируемый коэффициент усиления от 103 до 1011 В / А, что позволяет измерять значения токов от субпико- до миллиампер.
Переключение между емкостной связью и связью по постоянному току, фильтр нижних частот (10 Гц) и регулируемое смещение нуля могут использоваться для адаптации усилителя к изменениям задач и сигналов. Усилитель генерирует регулируемое напряжение смещения, подключенное к экранированию входного разъема, для оптимизации скорости работы и шумовых характеристик внешних фотодиодов, подключенных к входу усилителя.
Все параметры усилителя можно регулировать вручную с помощью переключателей или через оптоизолированный интерфейс с помощью дистанционного управления. Вся электроника усилителя заключена в прочный и компактный, защищенный от электромагнитных помех корпус, разработанный для пользователей и предназначенный для обеспечения бесперебойной работы даже в жестких условиях.
Ширина полосы пропускания и частотная характеристика не зависят от емкости источника
В отличие от других доступных усилителей, DLPCA-200 не требует частотной компенсации для разных источников. Коэффициент усиления остается постоянным, а частотная характеристика плоской даже для высоких емкостей источника вплоть до 1 нФ. Стандартные проблемы, такие как скачок коэффициента усиления или паразитные колебания, устраняются с помощью тщательно продуманного дизайна усилителя и тестированием устройств перед отправкой пользователю.
Кроме того, DLPCA-200 обеспечивает высокую скорость даже при больших значениях усиления. При максимальном значении коэффициента усиления, 1011 В / А, усилители Femto обеспечивает полосу пропускания (3 дБ) 1.1 кГц и время нарастания 300 мкс. Для низкочастотных приложений, не требующих полной пропускной способности, устройство имеет фильтр низких частот (10 Гц) для устранения широкополосного шума и, таким образом, это позволяет проводить точные измерения постоянной составляющей тока с низким уровнем шума вплоть до фемтоампер.
|
Особенности
|
Применения
|
Технические характеристики усилителя DLPCA-200 компании Femto:
|
Модель |
DLPCA-200 | |||||||||||||||
|
Особенности |
Низкий уровень шума |
Высокая скорость работы | ||||||||||||||
|
Трансимпеданс [В/А] |
103 |
104 |
105 |
106 |
107 |
108 |
109 |
105 |
106 |
107 |
108 |
109 |
1010 |
1011 | ||
|
Ширина полосы пропускания
|
500 |
500 |
400 |
200 |
50 |
7 |
1.1 |
500 |
500 |
400 |
200 |
50 |
7 |
1.1 | ||
|
Время нарастания
|
700 нс |
700 нс |
900 нс |
1.8 мкс |
7 мкс |
50 мкс |
300 мкс |
700 нс |
700 нс |
900 нс |
1.8 мкс |
7 мкс |
50 мкс |
300 мкс | ||
[/√Гц] |
20 пА |
2.3 пА |
450 фА |
130 фА |
43 фА |
13 фА |
4.3 фА |
13 пА |
1.8 пА |
440 фА |
130 фА |
43 фА |
13 фА |
4.3 фА | ||
|
Точность |
Коэффициент усиления ±1 %, Плоскостность 0.1 дБ | |||||||||||||||
|
Фильтр нижних частот |
Переключаемый на 10 Гц | |||||||||||||||
|
Выходной сигнал |
±10 В, ±30 мА | |||||||||||||||
|
Напряжение смещения |
±10 В, макс. 22 мА, подключен к экранированию входного BNC разъема, переключается на соединение с "землей" | |||||||||||||||
|
Источник питания |
±15 В, +120 мА / −80 мА (тип.), ±200 мА (рекомендуется) | |||||||||||||||
|
Интерфейс управления |
5 цифровых оптоизолированных входов, TTL/CMOS совместимость, аналоговый вход управления смещением нуля | |||||||||||||||
|
Корпус |
170 x 60 x 45 мм (ДхШхВ), Вес: 320 г | |||||||||||||||
|
Тех. док-я |
| |||||||||||||||
Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор перегрузки: светодиод. Вход защищен от импульсных шумов ± 3 кВ. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
|
Поставщик
|
FEMTO Messtechnik GmbH |
