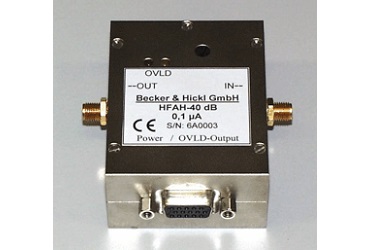

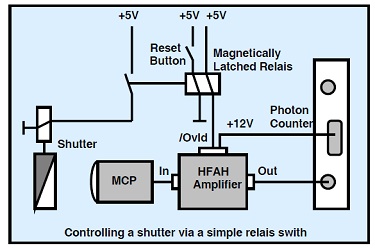

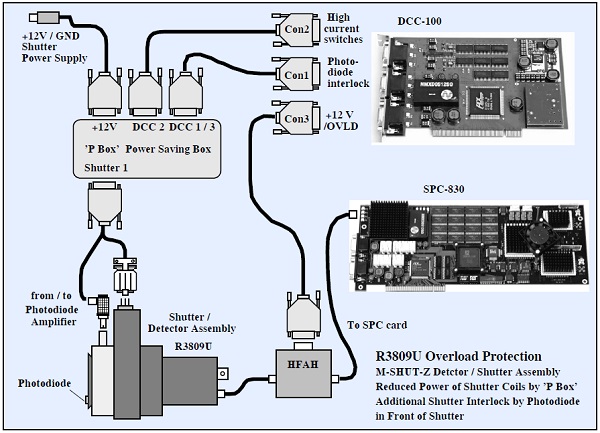

Усилители серии HFAH компании Beckr&Hickl используются для усиления выходных сигналов с высокоскоростных ФЭУ или микроканальных пластин в применениях связанных со счетом единичных фотонов. Коэффициент усиления усилителя позволяет детектору работать при пониженном токе сигнала, что в свою очередь повышает скорость счета и увеличивает срок службы ФЭУ. Кроме того коэффициент усиления усилителя помогает снизить наводки, возникающие в длинных сигнальных кабелях. Усилители серии HFAH имеют на входе защиту, предохраняющую от повреждения при перегрузке или зарядом сигнальных кабелей. Превышение указанного тока детектора отмечается двумя светодиодами и звуковым сигналом. Если ток детектора превышает 200% установленного значения срабатывает TTL сигнал, информирующий о перегрузке. Этот сигнал можно использовать, чтобы выключить детектор или закрыть затвор с помощью контроллера детекторов DCC-100. Питание усилителей серии HFAH осуществляется с помощью SPC плат или контроллера DCC-100 компании Becker&Hickl.
Усилители серии HFAH компании Beckr&Hickl предлагаются в двух версиях коэффициента усиления/полосы пропускания и нескольких вариантах с различным порогом перегрузки. Версия усилителя 20 дБ/2.9 ГГц используется в том случае, если необходимо получить максимальное временное разрешение из быстрого фотоэлектронного умножителя или микроканальной пластины. Версия усилителя 40 дБ/430 МГц применяется для получения мегагерцовой скорости счета из быстрого ФЭУ-МКП, при этом достигается максимальное соотношение сигнал/шум однофотонных импульсов, что обеспечивает оптимальное TCSPC временное разрешение при пониженном коэффициенте усиления детектора.
Особенности:
- широкополосные усилители для ФЭУ и микроканальных пластин;
- индикатор перегрузки;
- сигнал перегрузки для отключения детектора;
- коэффициент усиления 20 дБ и 40 дБ;
- частота отсечки 430 МГц и 2.9 ГГц;
- низкий шум, высокая линейность;
- входной и выходной импеданс 50 Ом;
- защита на входе усилителя.
Технические параметры усилителей серии HFAH:
|
Параметр |
Значение | |
|
Модель HFAH-20 |
Модель HFAH-40 | |
|
Входной/выходной импеданс |
50 Ом |
50 Ом |
|
Разъемы сигнала |
SMA |
SMA |
|
Коэффициент усиления |
20 дБ |
40 дБ |
|
Полоса пропускания |
2.9 ГГц |
430 МГц |
|
Нижняя частота отсечки |
500 кГц |
500 кГц |
|
Максимальное линейное выходное напряжение |
1 В |
1 В |
|
Значение шума |
4 дБ |
6 дБ |
|
Пороговый ток перегрузки детектора, Iovl |
0.1 мкА, 1 мкА, 2 мкА, 10 мкА |
0.1 мкА, 1 мкА, 2 мкА, 10 мкА |
|
Предупреждение о перегрузке детектора |
светодиод и звуковой сигнал |
светодиод и звуковой сигнал |
|
Активация желтого светодиода при |
0.6 Iovl |
0.6 Iovl |
|
Активация красного светодиода и сигнала перегрузки при |
1.0 Iovl |
1.0 Iovl |
|
Активация сигнала перегрузки при |
2.0 Iovl |
2.0 Iovl |
|
Время отклика сигнала перегрузки |
10 мс |
10 мс |
|
Напряжение питания |
+12 В |
+12 В |
|
Максимальное безопасное напряжение питания |
+15 В |
+15 В |
|
Ток питания при +12 В |
80 мА |
45 мА |
|
Габаритные размеры |
50х60х28 мм |
50х60х28 мм |
|
Выходной разъем для питания и перегрузки |
15 контактный D-Sub |
15 контактный D-Sub |
