Дрейф нуля
Температурный дрейф входного напряжения смещения нуля – одна из основных характеристик, определяющих качество усилителя постоянного тока. Усилители FEMTO обладают всеми характеристиками прецизионных усилителей. Поэтому даже коэффициент усиления в 100 дБ отлично подходит для связи по постоянному току без необходимости постоянной регулировки напряжения смещения нуля.
Ширина полосы пропускания

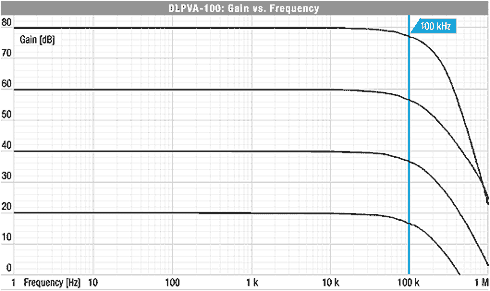

Ширина полосы пропускания идеального усилителя с регулируемым коэффициентом усиления не зависит от значения коэффициента усиления, что очень важно для измерения коротких сигналов и импульсов. Ширина полоса пропускания усилителей DLPVA FEMTO остается постоянной на уровне 100 кГц (-3 дБ) вплоть до самых высоких значений коэффициента усиления. Широкополосный шум можно уменьшить, переключив значение верхней частоты среза на 1 кГц.
Управление
Такие параметры как, например, значение коэффициента усиления, ширина полосы пропускания и т. д., можно регулировать с помощью переключателей на корпусе усилителя. Рядом с выбранным значением коэффициента усиления загорится светодиод. Для дистанционного управления системой, каждый переключатель оснащен советующей ТТЛ. Смешенный режим управления также возможен.
Гибкость системы
В серии усилителей DLPVA представлено 6 моделей. Клиенты могут выбирать между несимметричным и дифференциальным входом. Входной импеданс усилителя составляет 1 МОм и меньше для биполярных моделей или намного больше (1 ТОм) для моделей на полевых транзисторах, которые позволяют работать с сигналами от источников с очень большим импедансом. Уровень шума в данных устройствах очень низок и составляет порядка 0.4 нВ / √ Гц для DLPVA-100-BUN-S.
|
Особенности
|
Применения
|
Технические характеристики моделей усилителей напряжения серии DLPVA Femto:
|
Модель |
DLPVA-
|
DLPVA-
|
DLPVA-
|
DLPVA-
|
DLPVA-
|
DLPVA-
|
| Стоимость | 228 927 р. | 197 668 р. | 160 548 р. | 170 316 р. | 160 548 р. | 170 316 р. |
|
Входной каскад |
Несимметричный, Биполярный |
Несимметричный, Биполярный |
Несимметричный, Биполярный |
Истинный дифферен- циальный,
|
Несимметричный, на полевых транзисторах |
Истинный дифферен- циальный, на полевых транзисторах |
|
Вход |
1 кОм,
|
1 МОм,
|
1 МОм,
|
1 МОм,
|
1 ТОм,
|
1 ТОм,
|
|
Тип. импеданс источника |
<50 Ом |
<100 Ом |
<1 кОм |
<1 кОм |
<1 ГОм |
<1 ГОм |
|
Нижняя частота среза |
1.5 Гц
|
DC/
|
DC/
|
DC/
|
DC/
|
DC/
|
|
ВерхняяЧастота среза [кГц] |
1/100 |
1/100 |
1/100 |
1/100 |
1/100 |
1/100 |
|
Коэффициент усиления [дБ] |
40/60/
|
40/60/
|
20/40/
|
20/40/
|
20/40/
|
20/40/
|
|
Шум на входе [нВ/√Гц] |
0.4 |
0.7 |
2.4 |
3.6 |
5.5 |
6.9 |
|
Дрейф напряжения на входе [мкВ/°C] |
- |
0.5 |
0.7 |
0.7 |
1.3 |
1.3 |
|
КОСС |
- |
- |
- |
120 дБ макс. |
- |
120 дБ макс. |
|
Тех. док-я |
|
|
|
|
|
|
|
Выход |
<100 Ом, BNC | |||||
|
Выходное напряжение |
±10 В (при нагрузке 10 кОм) | |||||
|
Цифровое управление |
TTL, CMOS, оптоизолированный | |||||
Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор выбранного усиления: светодиод. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
|
Поставщик
|
FEMTO Messtechnik GmbH |
