Эталонные устройства для диапазона от DC - 200 МГц
Серия широкополосных усилителей FEMTO предлагает превосходную комбинацию характеристик: регулируемый коэффициент усиления до х1000, ширина полосы пропускания 100 или 200 МГц, не зависящая от усиления, исключительная плоскостность кривой усиления во всем диапазоне частот, очень низкий уровень шума и дрейфа. Это сочетание делает усилители DHPVA идеальным выбором для всех применений, где необходимы усилители с почти идеальными характеристиками. При работе с данными усилителями чувствительность осциллографов и АЦП преобразователей увеличивается многократно, без изменения формы измеряемых сигналов.

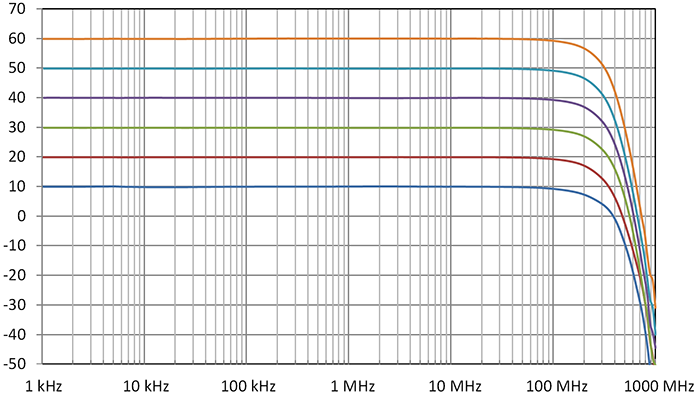

Ширина полосы пропускания не зависит от коэффициента усиления
Ширина полосы пропускания обычных усилителей с регулируемым коэффициентом усиления обычно уменьшается с увеличением коэффициента усиления. Поэтому время нарастания и спада импульсов и коротких сигналов будет варьироваться в зависимости от выбранной настройки усиления, что делает точные измерения с временным разрешением сложными или даже невозможными.
Компания FEMTO разработала инновационную сложную конструкцию для широкополосных усилителей, которая позволяет сохранять ширину полосы пропускания и время нарастания и спада сигнала постоянными в пределах ±10 % для всего диапазона коэффициентов усиления.
Динамический диапазон: 10 мкВ – 300 мВ
Конструкция многокаскадного усилителя, выбранная FEMTO, позволяет избежать недостатков программируемых аттенюаторов или умножающих усилителей, где динамический диапазон ограничен шумом и дрейфом основного усилительного каскада. В результате сложной многокаскадной конструкции усилители серии DHPVA одинаково подходят для амплитуд входных сигналов от примерно 100 мкВ до 300 мВ (динамический диапазон 70 дБ). Благодаря превосходной стабильности постоянного тока динамический диапазон может быть дополнительно увеличен при усреднении сигнала, что обеспечит эффективный рабочий диапазон от 10 мкВ до 300 мВ (90 дБ).
|
Особенности
|
Применения
|
Технические характеристики моделей усилителей напряжения серии DHPVA Femto:
|
Модель |
DHPVA-101 |
DHPVA-201 |
| Стоимость | 256 930 р. | 279 723 р. |
|
Нижняя частота среза |
DC/10 Гц, переключаемый |
DC/10 Гц, переключаемый |
|
Верхняя частота среза |
10/100 MГц, переключаемый |
20/200 MГц, переключаемый |
|
Плоскостность кривой усиления [дБ] |
±0.15 |
±0.15 |
|
Коэффициент усиления [дБ] |
10/20/30/40/50/60, переключаемый |
10/20/30/40/50/60, переключаемый |
|
Шум на входе |
2.3 нВ/√Гц |
2.3 нВ/√Гц |
|
Дрейф нуля |
0.3 мкВ/°C |
0.3 мкВ/°C |
|
Вход/Выход |
50 Ом, BNC |
50 Ом, BNC |
|
Потери на отражение на входе S11 |
−31 дБ @ 100 MГц |
−22 дБ @ 200 MГц |
|
Потери на отражение на выходе S22 |
−35 дБ @ 100 MГц |
−30 дБ @ 200 MГц |
|
Выходное напряжение (мощность) |
±1 В (+10 дБм) |
±1 В (+10 дБм) |
|
Цифровое управление |
TTL, CMOS |
TTL, CMOS |
|
Тех. док-я |
|
|

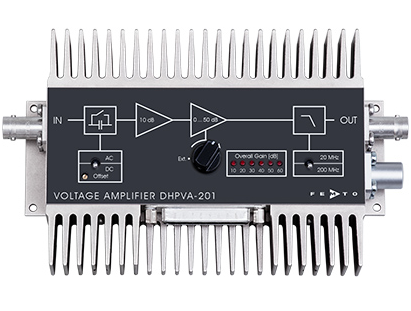

Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор выбранного усиления: светодиод. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
Новые усовершенствованные модели DHPVA-101 и DHPVA-201 заменили модели DHPVA-100 и DHPVA-200. Они полностью совместимы, обеспечивая, по крайней мере, те же или лучшие электрические характеристики. Теплоотводы могут быть удалены, если имеется альтернативное охлаждение, например, при установке усилителя на достаточно большую стойку.
|
