Особенности:
- Для широкополосных измерений оптической мощности от 10 мкВт до 20 Вт;
- S401C: измерения с низким дрейфом и высоким разрешением:
- Реализована активная компенсация фона;
- Длина 29.4 мм (1.16"), в комплекте съемный защитный экран;
- S405C: разрешение 5 мкВт и удельная мощность 1.5 кВт/см²;
- S425C: входная апертура Ø25.4 мм и максимальная оптическая мощность 10 Вт.
Эти датчики на основе термобатареи являются идеальным выбором для измерения широкополосных спектров от источников усиленного спонтанного излучения (ASE), светодиодов (LED), ламп накаливания, лазеров с скачущей длиной волны и других источников. Кроме того, термодатчики не насыщаются, что делает их хорошо подходящими для измерения импульсных источников с импульсами высокой пиковой мощности или длительных импульсов. Термодатчики также мало зависят от угла и положения падающего светового пучка. Они подходят для приложений, которые не могут допускать сильных зависимостей от длины волны и / или пороговых значений насыщения фотодиодных датчиков. Однако термодатчика обычно имеют более низкое разрешение по мощности и более длительное время отклика.

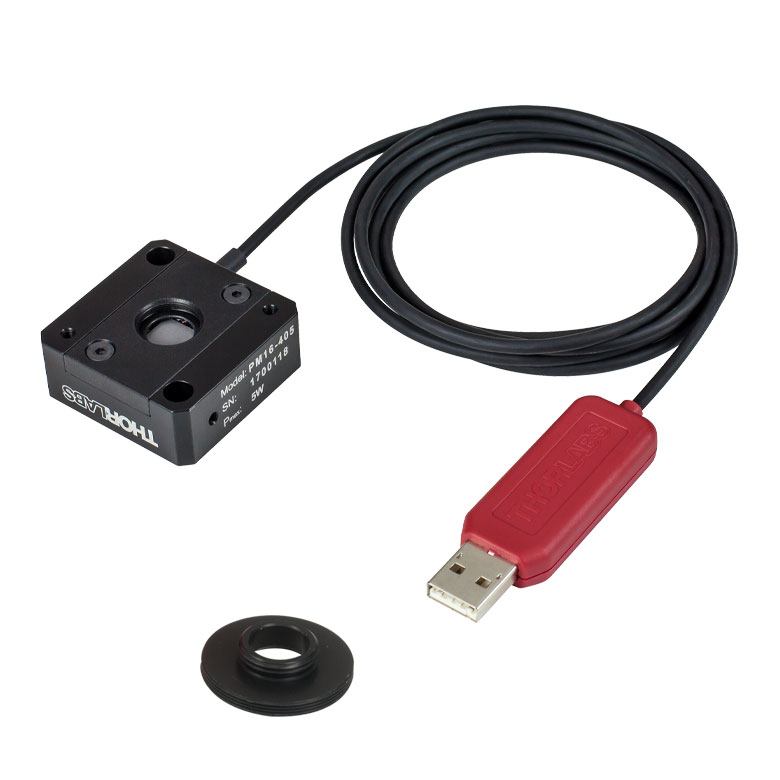

Все они включают адаптер с внешней резьбой SM1 (1.035"-40), концентричной входной апертуре. Адаптеры полезны для установки объективов Ø1" и волоконных адаптеров. Апертура PM16-405 имеет внутреннюю резьбу SM05 (0.535"-40), которая напрямую совместима с тубусами SM05, а два резьбовых отверстия 4-40 и сквозные отверстия Ø6 мм позволяют напрямую подключаться к 30-мм каркасным системам Thorlabs. PM16-425 имеет апертуру с внутренней резьбой SM1, которая напрямую совместима с тубусами SM1.

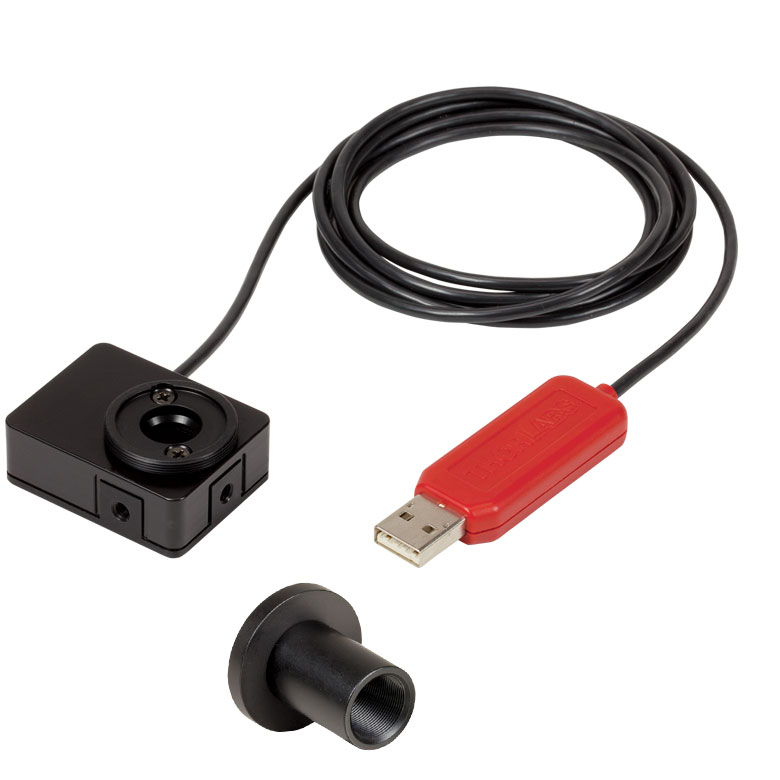

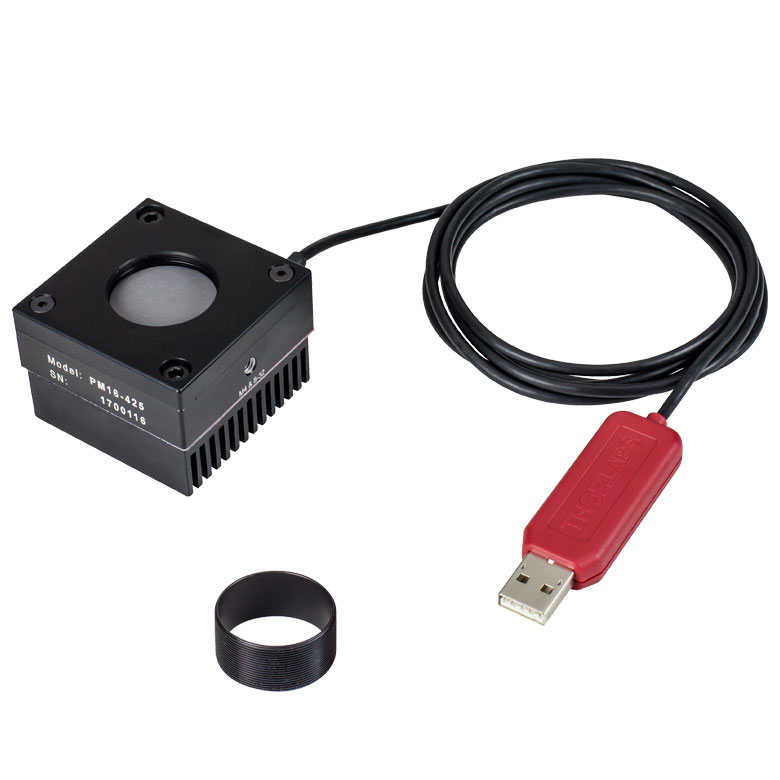

PM16-401 и PM16-405 хорошо подходят для измерения оптических источников малой мощности, когда требуются измерения с высоким разрешением и высокой чувствительностью. Датчик PM16-401 выполняет активную компенсацию фона для обеспечения измерений с малым дрейфом и разрешением 1 мкВт. Он идеально подходит для юстировки и измерения квантовых каскадных лазеров среднего ИК диапазона. Датчик PM16-405 совместим с более высокими плотностями оптической мощности, обеспечивая при этом высокое разрешение 5 мкВт. PM16-425 имеет быстрое время отклика <0.6 с и легко снимаемый радиатор, что упрощает его модернизацию или встраивание датчика в пользовательские системы. При замене радиатора следует обратить внимание, что замена должна обеспечивать отвод тепла, достаточный для конкретного применения.
Технические характеристики:
|
Модель |
PM16-401 |
PM16-405 |
PM15-425 |
|
Изображение |
|
|
|
| Документация |  | | |
|
Тип детектора |
Термопарный с компенсацией фона |
Термопарный | |
|
Диапазон длин волн |
190 нм - 20 мкм | ||
|
Диапазон измерения оптической мощности |
10 мкВт - 1 Вт |
100 мкВт - 5 Вт |
2 мВт - 10 Вт |
|
Макс. средняя плотность мощностиa |
500 Вт/см² |
1.5 кВт/см² | |
|
Макс. плотность энергии импульса |
0.2 Дж/см² (импульс 1 мкс),
|
0.3 Дж/см² (импульс 1 нс),
|
0.3 Дж/см² (импульс 1 нс),
|
|
Максимальная кратковременная мощностьb |
3 Вт |
- |
20 Вт |
|
Линейность |
±0.5% | ||
|
Разрешение оптической мощностис |
1 мкВт |
5 мкВт |
100 мкВт |
|
Погрешность измеренийd (погрешность калибровки) |
±3% @ 1064 нм
|
±3% @ 1064 нм
| |
|
Время откликаe |
1.1 с |
1.1 с |
0.6 с |
|
Покрытие оптики |
Черное широкополосное покрытие |
Широкополосное покрытие для высокой мощности | |
|
Апертура датчика |
Ø10 мм |
Ø10 мм |
Ø25.4 мм |
|
Активная область датчика |
10 мм x 10 мм |
10 мм x 10 мм |
Ø27 мм |
|
Расстояние до датчикаf |
3 мм |
5 мм |
4.6 мм |
|
Равномерность активной области |
±1% (диаметр пучка >1 мм) | ||
|
Охлаждение |
Конвекция (пассивное) | ||
|
Датчик температуры |
Терморезистор NTC | ||
|
Свойства электроники измерителя мощности | |||
|
Диапазоны аналоговых измеренийc |
1.6 мВ, 25 мВ, 400 мВ |
1.6 мВ, 25 мВ, 400 мВ |
2.56 мВ, 16 мВ, 100 мВ |
|
Единицы измерений |
Вт, дБм, В | ||
|
АЦП |
24 бит | ||
|
Полоса пропускания аналогового усилителя |
10 Гц | ||
|
Частота обновления |
10 Гц | ||
|
Удаленный интерфейс |
USB 2.0, Type-A | ||
|
Источник питания |
Внешний: 5 В через USB | ||
|
Габаритные размеры | |||
|
Размеры датчика |
43.0 мм x 33.0 мм x 15 мм (1.69" x 1.30" x 0.59") |
40.6 мм x 40.6 мм x 16.0 мм (1.60" x 1.60" x 0.63") |
50.8 мм x 50.8 мм x 35.0 мм (2.00" x 2.00" x 1.38") |
|
Размеры корпуса USB (включая вилку) |
65.0 мм x 20.0 мм x 10.0 мм (2.56" x 0.79" x 0.39") | ||
|
Длина кабеля |
1.5 м | ||
|
Вес |
0.07 кг |
0.10 кг |
0.22 кг |
|
Крепление | |||
|
Резьба диафрагмыg |
Адаптер с внешней резьбой SM1 для крепления линз Ø1" и оптоволоконных адаптеров |
Диафрагма с внутренней резьбой SM05; Адаптер с внешней резьбой SM1 для крепления линз Ø1" и оптоволоконных адаптеров |
Диафрагма с внутренней резьбой SM1; Адаптер с внешней резьбой SM1 для крепления линз Ø1" и оптоволоконных адаптеров |
|
Крепление на стержень |
Стержень Ø1/2" через резьбовое отверстие 8-32 и M4 (стержень не входит в комплект) | ||
|
Совместимость с каркасными системами |
N/A |
Каркасные системы 30 мм с двумя резьбовыми отверстиями 4-40; два сквозных отверстия Ø6 мм для стержней серии ER |
N/A |
|
Совместимые оптоволоконные адаптеры |
S120-FC, S120-APC, S120-SMA, S120-ST,S120-SC, S120-LC (не входит в комплект) | ||
Примечания:
a. Для источников непрерывного излучения это значение эквивалентно пиковой плотности мощности, в то время как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка;
b. В условиях периодического использования с максимальным временем воздействия 20 минут для S401C и максимальным временем воздействия 2 минуты для S425C. S405C обеспечивает насыщение при входной оптической мощности >5 Вт;
c. Измерения выполнены с помощью устаревшей консоли PM200 для S401C и консоли PM400 для S405C и S435C. Во всех случаях цепь разгона была отключена. Разрешение будет таким же, как и у других консолей измерения мощности;
d. Неопределенность измерения при калибровке на указанных длинах волн для диаметра пучка >1 мм. Спецификация ±3% была определена с помощью лазерной калибровки, а характеристика ±5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;
e. Типичное время естественного отклика (0 - 95%);
f. Расстояние измеряется от детектора до фронтальной стороны корпуса;
|
Поставщик
|
Thorlabs |
