Особенности:
- Для измерения оптической мощности общего применения:
- 400 - 1100 нм для кремния (Si);
- 700 - 1800 нм для германия (Ge);
- Интегрированная прицельная метка для легкой юстировки датчика;
- Диаметр датчика Ø9.5 мм;
- Защитный колпачок в комплекте.

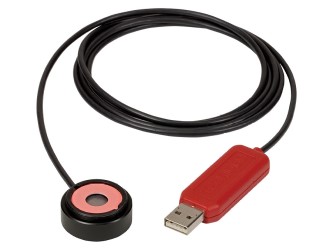

Эти USB-измерители мощности со стандартными фотодиодными датчиками идеально подходят для измерения когерентных и некогерентных источников малой мощности с длинами волн от 400 до 1100 нм (Si-фотодиод) или от 700 до 1800 нм (Ge-фотодиод). Калиброванные датчики, соответствующие NIST, имеют большую активную область Ø9.5 мм и интегрированное кольцо для наблюдения, окружающее входную апертуру, которое поглощает излучение с длинами волн от 400 до 640 нм и от 800 до 1700 нм.
Передняя поверхность корпуса имеет внешнюю резьбу SM1 (1.035"-40) для совместимости с объективами Thorlabs Ø1" и другими аксессуарами, обеспечивая удобный способ установки внешней оптики, волоконных адаптеров, фильтров и диафрагм. Комбинированное отверстие с резьбой 8-32 и M4 на боковой стороне корпуса подходит как для метрических, так и для дюймовых стержней.
Технические характеристики:
|
Модель |
PM16-120 |
PM16-121 |
PM16-122 |
|
Документация |
|
|
|
|
Тип детектора |
Кремниевый фотодиод большой площади |
Германиевый фотодиод большой площади | |
|
Диапазон длин волн |
400 - 1100 нм |
700 - 1800 нм | |
|
Диапазон измерения оптической мощности |
50 нВт - 50 мВт |
500 нВт - 500 мВт |
50 нВт - 40 мВт |
|
Разрешение оптической мощности |
<1 нВт |
<10 нВт |
<2 нВт |
|
Погрешность калибровкиa,b |
±3% (451 - 1000 нм)
|
±5% | |
|
Линейность |
±0.5% | ||
|
Равномерность активной областиb |
±1% | ||
|
Макс. средняя плотность мощностиc |
20 Вт/см² |
10 Вт/см² | |
|
Оптический фильтр / рассеиватель |
Отражающий нейтральный фильтр (оптическая плотность 1) |
Отражающий нейтральный фильтр (оптическая плотность 1) |
Поглощающий нейтральный фильтр
|
|
Время отклика |
<1 мкс | ||
|
Активная область датчика |
9.7 мм x 9.7 мм | ||
|
Апертура датчика |
Ø9.5 мм | ||
|
Свойства электроники измерителя мощности | |||
|
Диапазоны аналоговых измеренийd |
500 нА, 50 мкА, 5 мА | ||
|
Единицы измерений |
Вт, дБм, А | ||
|
АЦП |
24 бит | ||
|
Полоса пропускания аналогового усилителя |
10 Гц | ||
|
Частота обновления |
10 Гц | ||
|
Удаленный интерфейс |
USB 2.0 | ||
|
Источник питания |
Внешний: 5 В через USB | ||
|
Габаритные размеры | |||
|
Размеры датчика |
Ø30.5 мм x 12.7 мм (1.20" x 0.50") | ||
|
Размеры корпуса USB (включая вилку) |
65 мм x 20 мм x 10 мм (2.60" x 0.80" x 0.40") | ||
|
Длина кабеля |
1.5 м | ||
|
Вес |
0.07 кг | ||
|
Крепление | |||
|
Резьба диафрагмы |
Внешняя резьба SM1 (1.035"-40) | ||
|
Крепление на стержень |
Рзьбовое отверстие 8-32 и M4 | ||
|
Совместимые оптоволоконные адаптеры |
S120-FC, S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC (не включен в комплект) | ||
Примечания:
а. Это максимальная ошибка, которая может появиться во время калибровки с учетом допусков производительности для всего оборудования;
b. Диаметр пучка >1 мм;
c. Для источников непрерывного излучения это значение эквивалентно пиковой плотности мощности, в то время как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка;
|
