Особенности:
- Для измерения оптической мощности в ограниченном пространстве;
- Диапазон длин волн: 400 - 1100 нм;
- Диапазон оптической мощности: 500 пВт - 5 мВт (до 500 мВт с нейтральным фильтром);
- Положение встроенного подвижного нейтрального фильтра автоматически определяется для точных измерений мощности;
- Очень тонкая конструкция: тонкий диаметр 5 мм со стороны сенсора;
- Диаметр датчика Ø9.5 мм;
- Дополнительный адаптер SM1A29 с мишенью видимый / ИК и внешними резьбами SM1;
- Дополнительное крепление FBSM с мишенью видимый / ИК для систем FiberBench.

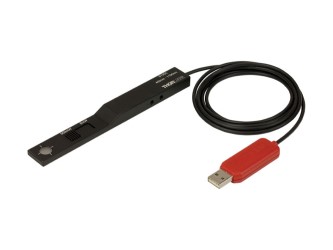

Компактный USB-измеритель мощности PM16-130 с тонким кремниевым фотодиодным датчиком разработан для измерения мощности оптического источника в местах с ограниченным пространством и доступностью. Конец датчика толщиной 5 мм может быть помещен между близко расположенными оптическими элементами, каркасными системами и другими устройствами, в которых стандартные измерители мощности могут не поместиться. Калиброванные датчики, соответствующие NIST, также имеют большую апертуру датчика Ø9.5 мм и подвижный фильтр нейтральной плотности для двух диапазонов мощности в одном компактном устройстве.
Адаптер SM1A29 с внешней резьбой SM1 (1.035"-40), приобретаемый отдельно, может быть прикреплен двумя установочными винтами к датчику для крепления волоконных адаптеров, световых экранов, фильтров и любой другой механики или оптики с резьбой SM1 (1.035"-40). Крепление FBSM позволяет устанавливать датчики мощности серии S130 вертикально в системы FiberBench для стабильного монтажа с минимальной площадью основания.
Технические характеристики:
|
Модель |
PM16-130 |
|
Тип детектора |
Кремниевый фотодиод большой площади |
|
Диапазон длин волн |
400 - 1100 нм |
|
Диапазон измерения оптической мощности |
500 пВт - 5 мВт (до 500 мВт с фильтром) |
|
Разрешение оптической мощности |
<100 пВт (10 нВт с фильтром) |
|
Погрешность калибровкиa,b |
±3% (451 нм - 1000 нм)
|
|
Линейность |
±0.5% |
|
Равномерность активной областиb |
±1% |
|
Макс. средняя плотность мощностиc |
20 Вт/см² |
|
Макс. плотность энергии импульса |
0.2 Дж/см² (импульс 1 мкс), 2 Дж/см² (импульс 1 мс) |
|
Оптический фильтр / рассеиватель |
Отражающий нейтральный фильтр (оптическая плотность 2) с рассеивателем |
|
Время отклика |
<1 мкс |
|
Активная область датчика |
9.7 мм x 9.7 мм |
|
Апертура датчика |
Ø9.5 мм |
|
Свойства электроники измерителя мощности | |
|
Диапазоны аналоговых измеренийd |
500 нА, 50 мкА, 5 мА |
|
Единицы измерений |
Вт, дБм, А |
|
АЦП |
24 бит |
|
Полоса пропускания аналогового усилителя |
10 Гц |
|
Частота обновления |
10 Гц |
|
Удаленный интерфейс |
USB 2.0 |
|
Источник питания |
Внешний: 5 В через USB |
|
Габаритные размеры | |
|
Размеры датчика |
150.0 мм x 19.0 мм x 10.0 мм (5.91" x 0.75" x 0.39")
|
|
Размеры корпуса USB (включая вилку) |
65 мм x 20 мм x 10 мм (2.60" x 0.80" x 0.40") |
|
Длина кабеля |
1.5 м |
|
Вес |
0.125 кг |
|
Крепление | |
|
Резьба диафрагмы |
Внешняя резьба SM1 (1.035"-40) (адаптер SM1A29 опционально) |
|
Крепление на стержень |
Резьбовые отверстия 8-32 и M4 |
|
Совместимые оптоволоконные адаптеры |
S120-FC, S120-APC, S120-SMA, S120-ST,
|
Примечания:
а. Это максимальная ошибка, которая может появиться во время калибровки с учетом допусков производительности для всего оборудования;
b. Диаметр пучка >1 мм;
c. Для источников непрерывного излучения это значение эквивалентно пиковой плотности мощности, в то время как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка;
|
