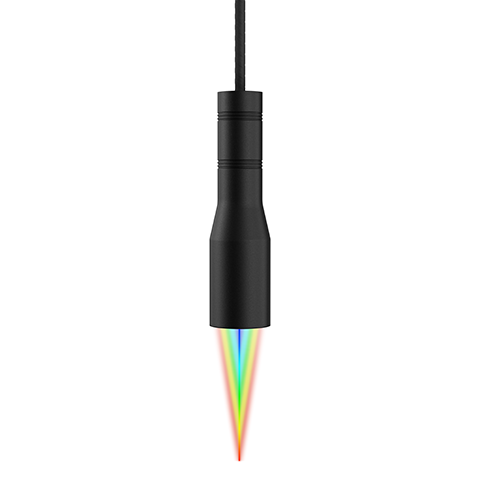

Универсальный конфокальный датчик смещения APCI04025

APCI04025 — спектральный конфокальный датчик смещения, предназначенный для высокоточного бесконтактного измерения расстояния, толщины и профиля различных материалов.
Благодаря сбалансированным характеристикам и универсальности, подходит для широкого круга промышленных задач, включая контроль прозрачных и отражающих поверхностей.

Области применения:

• контроль толщины стекла, пленок и прозрачных материалов;
• измерение геометрии и профиля поверхностей;
• контроль качества в производстве;
• измерения на движущихся объектах;
• задачи с умеренными углами наклона.

Преимущества:

• Сверхвысокая точность измерений: разрешение до 0,006 мкм;
• Универсальность применения — подходит для различных типов материалов;
• Стабильная работа при наклонах поверхности (угол до ±25°);
• Высокая линейность: ±0,8 мкм;
• Высокая скорость измерений: до 33 кГц (в составе системы);
• Устойчивость к вибрациям и движению объекта;
• Широкие возможности интеграции через контроллеры;
• Отличная температурная стабильность.

Технические характеристики:

• Рабочее расстояние: 16 мм;
• Диапазон измерения: 4 мм;
• Размер светового пятна: 12 мкм / 25,2 мкм;
• Осевое разрешение: 0,006 мкм;
• Линейность: ±0,8 мкм;
• Угловой диапазон: ±25°;
• Минимальная толщина измеряемых прозрачных объектов: 130 мкм.

Совместимость и система:

• Контроллеры: APCI501A / APCI502A / APCI501B / APCI502B;
• Крепление: держатель APCI-01.

Конструкция:

• Диаметр: 30 мм;
• Длина: 114 мм;
• Вес: 95 г.

APCI04025 — универсальное решение среди конфокальных датчиков, сочетающее высокую точность, удобное рабочее расстояние и гибкость применения. Подходит для большинства задач промышленного измерения, где требуется надёжный и стабильный контроль параметров без контакта с объектом.
