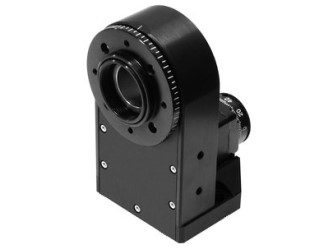

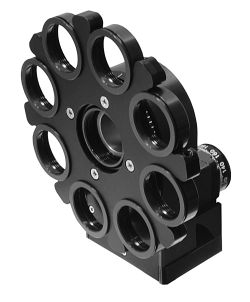

Платформа представляет собой простое решение для непрерывного вращения оптического элемента на 360° вокруг своей оси. Центральное сквозное отверстие с резьбой М27х1 предназначено для крепления оптических элементов диаметром 1" (25.4 мм). В комплект входят кольца, позволяющие фиксировать оптический элемент в отверстии платформы. Возможна комплектация платформы турелью с креплениями для фильтров или универсальной платформой. 8MRU с различными аксессуарами может использоваться как многофункциональное устройство. Комплектация с турелью для фильтров 8MRU-1WA. Возможна установка до 8 фильтров диаметром 1". Комплектация с универсальной монтажной платформой 8MRU-1TP с сеткой отверстий М4 и М6.
Особенности:
- Поворот на 360°;
- Возможность использования с турелью для фильтров;
- Возможность использования с универсальной монтажной платформой;
- Доступна вакуумная версия.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон поворота |
360° |
|
Разрешение в полном шаге |
0.6° |
|
Разрешение в 1/8 шага |
4.5 угловые минуты |
|
Макс. скорость вращения* |
3÷5 оборотов в секунду |
|
Наклон оси вращения |
2 угловые минуты |
|
Передаточное число |
3:1 |
|
Концевые переключатели |
Механические |
|
Механизм передачи |
Приводной ремень |
|
Грузоподъемность | |
|
Горизонтальная |
5 кг |
|
Радиальная |
1.5 кг |
|
Момент |
4.5 · 10-3 Н·м |
|
Кабель |
Встроенный, длина 1.6 м |
|
Разъем двигателя |
HDB15(M) |
|
Тип шагового двигателя |
28S |
*Условия тестирования: контроллеры Standa, источник питания – 36 В.
Модели:
|
Модели |
Примечание |
|
8MRU-1 |
Центральное отверстие диаметром 1" |
|
8MRU-1WA |
Крепление 8 фильтров диамметром 1" |
|
8MRU-1TP |
Сетка отверстий M6 и M4 |
