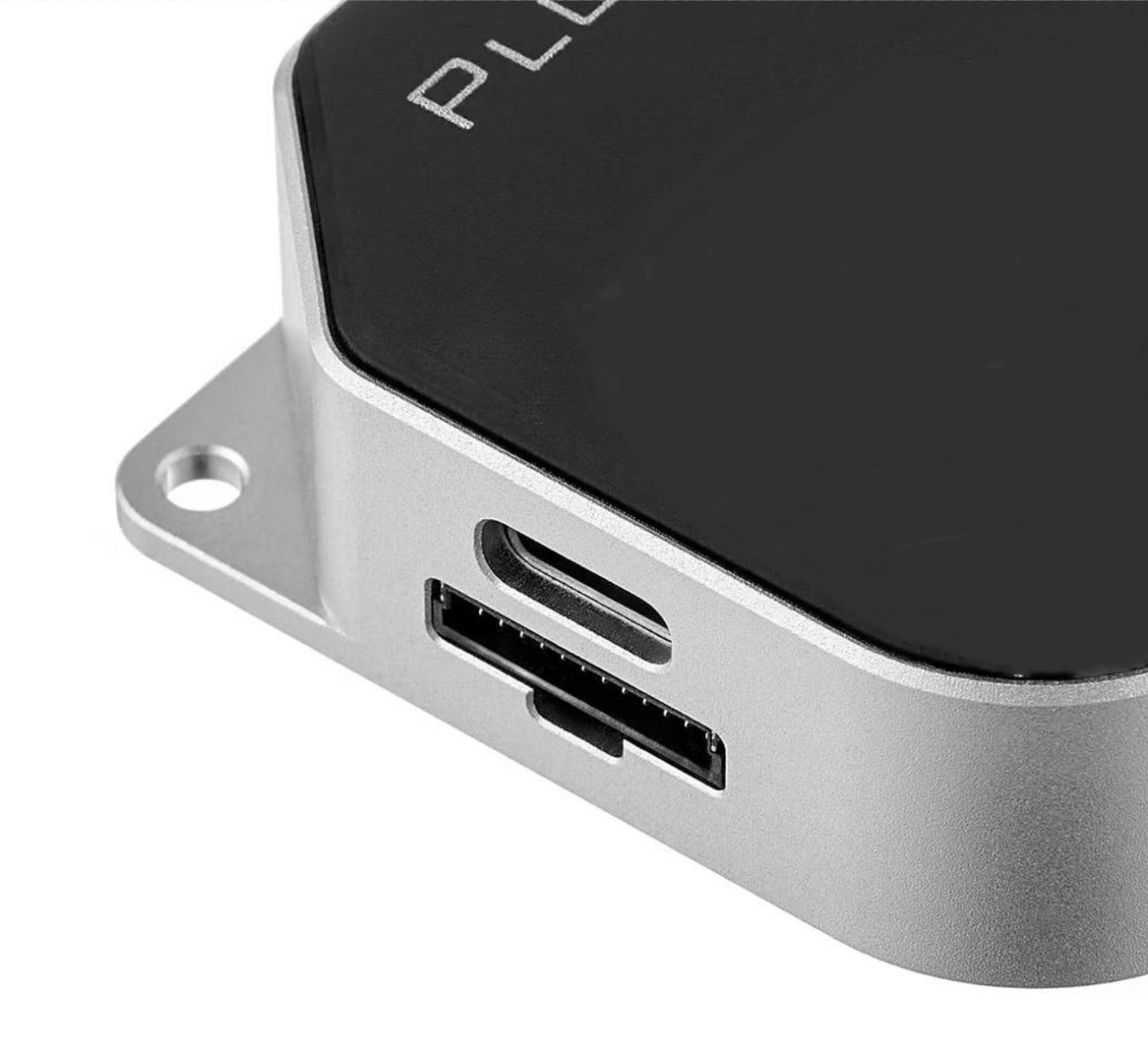

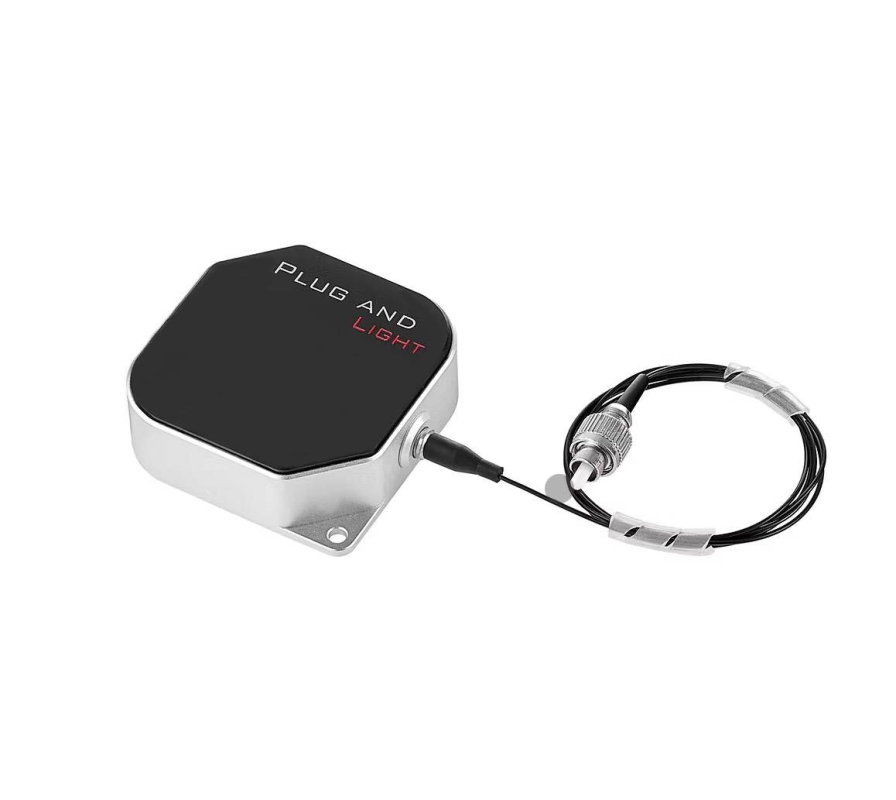

PL-xxxx-x-xx - это серия компактных OEM лазерных модулей Plug and Light. Модуль поставляется с бесплатным программным обеспечением и может быть подключен к компьютеру через разъем USB Type-C. Для питания также можно использовать этот разъем Type-C.
Это устройство – отличный выбор для быстрого старта, поскольку оно готово к работе прямо из коробки и имеет все необходимые средства защиты для безопасной эксплуатации.
Ключевые особенности лазерных модулей Plug and Light:
- Быстрый старт сразу после распаковки;
- УЛЬТРАКОМПАКТНОСТЬ (всего 50*50 мм для решения со всей интегрированной электроникой);
- USB/ аналоговый управляющий сигнал/RS-232/UART/RS485/ I²C;

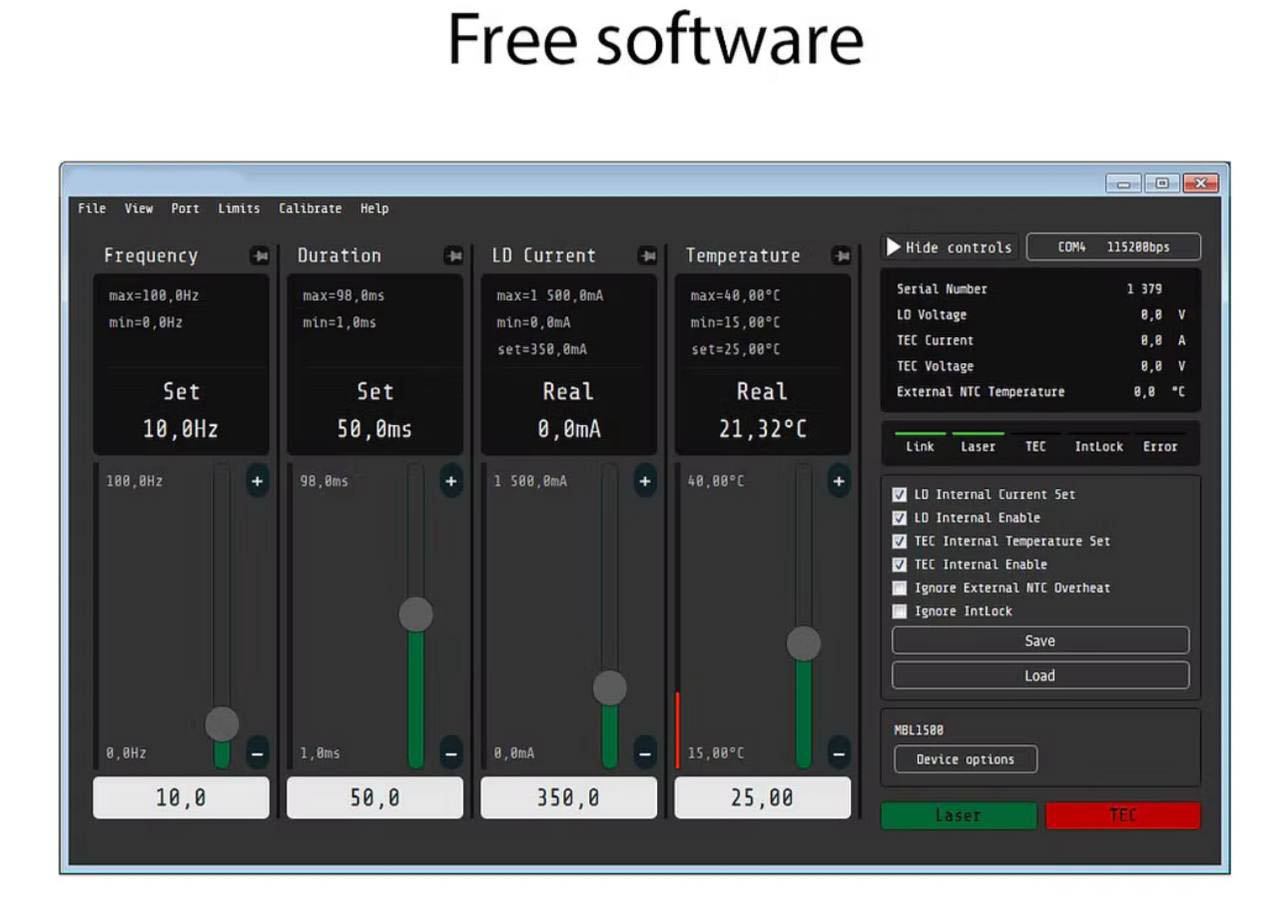

- Бесплатное программное обеспечение;
- Многоуровневая защита лазерного диода (мягкий старт, защита от обратного напряжения, защита от перенапряжения);
- Драйверы LabView, Python;
- Соответствие RoHS3.
Основные характеристики:
Все перечисленные ниже параметры зависят от модели.- Длина волны: 635 - 1613 нм
- Выходная мощность: 3 - 25 мВт
- Режим работы: Непрерывный (CW) / Модуляция до 90 кГц
- Тип лазера: DFB / Фабри-Перо
- Тип оптического волокна: Одномодовое (SM) (По запросу: поляризационно-сохраняющее (PM); многомодовое (MM))
- Тип коннектора: FC/APC
- Стабильность оптической мощности: 1-5 %
Защита лазерного диода
- Мягкий старт;
- Защита от обратного напряжения;
- Защита от перенапряжения.
Габариты и вес
- Размеры: 50 x 50 x 18 мм;
- Вес: 55 г.
Пользовательский интернет
- Аналоговое управление;
- USB / RS232 / RS485 / UART / I²C;
Комплект поставки
- Лазерный модуль – 1 шт;
- USB-кабель – 1 шт;
- Техническое описание и руководство пользователя – 1 шт.
Модельный ряд
|
Параметр |
Средняя длина волны, нм |
Тип резонатора |
Оптическая мощность, мВт |
Стабильность мощности, ТИП, % |
Ширина полосы модуляции, кГц |
Ширина спектра, OSA, ТИП, нм |
Δf, MAX, МГц |
dλ/dT, нм/°C |
Погрешность слежения, MAX, дБ |
||
|
Модель |
Мин. |
Ср. |
Макс. |
||||||||
|
PL-638-F-10 |
635 |
638 |
642 |
Фабри-Перо |
10 |
5 |
10 |
1 |
- |
0.17 |
0.6 |
|
PL-660-F-15 |
653 |
660 |
667 |
Фабри-Перо |
15 |
5 |
10 |
1 |
- |
0.19 |
1.0 |
|
PL-670-F-5 |
660 |
670 |
680 |
Фабри-Перо |
5 |
5 |
10 |
1 |
- |
0.16 |
0.6 |
|
PL-685-F-20 |
675 |
685 |
695 |
Фабри-Перо |
20 |
5 |
10 |
1 |
- |
0.18 |
0.8 |
|
PL-705-F-20 |
695 |
705 |
715 |
Фабри-Перо |
20 |
5 |
10 |
1 |
- |
0.17 |
0.8 |
|
PL-730-F-20 |
720 |
730 |
740 |
Фабри-Перо |
20 |
5 |
10 |
1 |
- |
0.17 |
0.8 |
|
PL-800-F-5 |
790 |
800 |
810 |
Фабри-Перо |
5 |
5 |
10 |
1 |
- |
0.25 |
0.8 |
|
PL-830-F-20 |
820 |
830 |
840 |
Фабри-Перо |
20 |
5 |
10 |
1 |
- |
0.26 |
0.6 |
|
PL-850-F-20 |
840 |
850 |
860 |
Фабри-Перо |
20 |
5 |
10 |
1 |
- |
0.26 |
0.6 |
|
PL-905-F-3 |
895 |
905 |
915 |
Фабри-Перо |
3 |
5 |
10 |
0.5 |
- |
0.25 |
0.6 |
|
PL-940-F-15 |
930 |
940 |
950 |
Фабри-Перо |
15 |
5 |
10 |
2 |
- |
0.25 |
0.6 |
|
PL-980-F-15 |
970 |
980 |
990 |
Фабри-Перо |
15 |
5 |
10 |
1 |
- |
0.33 |
0.6 |
|
PL-1064-F-5 |
1040 |
1064 |
1070 |
Фабри-Перо |
5 |
5 |
10 |
1.1 |
- |
0.33 |
0.6 |
|
PL-1270-D-15 |
1267 |
1270 |
1273 |
DFB |
15 |
5 |
10 |
0.12 |
1 |
0.09 |
0.8 |
|
PL-1290-D-15 |
1287 |
1290 |
1293 |
DFB |
15 |
5 |
10 |
0.12 |
1 |
0.09 |
0.8 |
|
PL-1310-F-25 |
1290 |
1310 |
1330 |
Фабри-Перо |
25 |
5 |
10 |
1.2 |
- |
0.46 |
0.3 |
|
PL-1310-D-15 |
1300 |
1310 |
1320 |
DFB |
15 |
5 |
10 |
0.11 |
1 |
0.09 |
0.6 |
|
PL-1330-D-15 |
1327 |
1330 |
1333 |
DFB |
15 |
5 |
10 |
0.09 |
1 |
0.09 |
0.8 |
|
PL-1350-D-15 |
1347 |
1350 |
1353 |
DFB |
15 |
5 |
10 |
0.12 |
1 |
0.10 |
0.8 |
|
PL-1370-D-15 |
1367 |
1370 |
1373 |
DFB |
15 |
5 |
10 |
0.12 |
1 |
0.10 |
0.8 |
|
PL-1450-D-15 |
1447 |
1450 |
1453 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1470-D-15 |
1467 |
1470 |
1473 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1490-D-15 |
1487 |
1490 |
1493 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1510-D-15 |
1507 |
1510 |
1513 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1530-D-15 |
1527 |
1530 |
1533 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1550-F-15 |
1520 |
1550 |
1570 |
Фабри-Перо |
15 |
5 |
10 |
5 |
- |
0.67 |
0.6 |
|
PL-1550-D-15 |
1547 |
1550 |
1553 |
DFB |
15 |
1 |
90 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1570-D-15 |
1567 |
1570 |
1573 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1590-D-15 |
1587 |
1590 |
1593 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.10 |
0.6 |
|
PL-1610-D-15 |
1607 |
1610 |
1613 |
DFB |
15 |
5 |
10 |
0.09 |
0.5 |
0.11 |
0.6 |
