УФ фотодиоды ERYCA

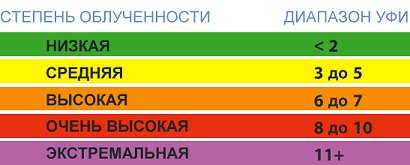

Избыточные дозы ультрафиолетового излучения могут привести к острым и хроническим заболеваниям кожи, глаз и иммунной системы. К наиболее тяжелым последствиям относятся онкологические заболевания кожи и катаракта. Следует иметь в виду, что переоблучение ультрафиолетом имеет свойство накапливаться: последствия могут проявиться через годы или даже десятки лет. Для оценки степени опасности УФ излучения Международными организациями введено понятие УФ-индекса (УФИ). УФИ рассчитывается интегрированием спектра ультрафиолетового излучения солнца умноженного на нормировочную кривую для эритемы (ожога кожи). Полученный интеграл делится на 25 мВт/м² для создания удобной шкалы с диапазоном от 0 до 10. УФ-индекс показывает уровень ультрафиолетового излучения и возможную опасность воздействия Солнца. Максимальное значение нормировочная кривая для эритемы принимает на длине волны 297 нм, а затем резко уменьшается по направлению к длинноволновой области спектра.

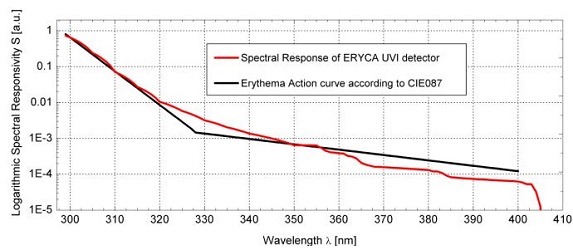

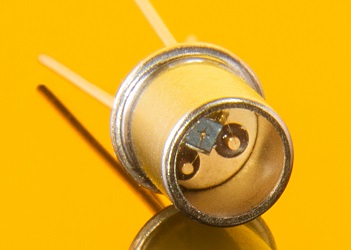

УФ фотодиоды серии ERYCA компании SGLUX сконструированы для точных измерений УФ-индекса. Ошибка определения индекса составляет менее 3%*. Спектральный фотоотклик УФИ-фотодиода должен как можно точнее воспроизводить нормировочную кривую для эритемы. Кроме того, детектор должен быть нечувствительным к видимой части спектра, т.к. интенсивность видимого излучения солнца превышает интенсивность излучения солнца в области нормировочной кривой для эритемы в пять раз. УФ фотодиоды серии ERYCA основаны на 4H-SiC, чувствительность которого в видимой области на 10 порядков меньше чем его чувствительность в области нормировочной кривой для эритемы. Другими словами, для фотодиодов ERYCA видимый свет не является помехой для определения УФИ. Детектор, чья чувствительность в области нормировочной кривой для эритемы меньше чем на 6 порядков превышает его чувствительность в видимой области спектра, не годится для измерения УФИ, даже если его спектральная чувствительность полностью воспроизводит нормировочную кривую для эритемы. Кривая детекторов ERYCA практически идеально соответствует нормировочной кривой для эритемы в области 295- 320 нм. Примерно с 320 нм наблюдается небольшое расхождение (~0.1 %).

*Указанное значение ошибки определения УФИ было вычислено с использованием данных швейцарского государственного института метеорологии. Подробный расчет может быть найден в документации к детекторам.

Технические параметры УФ фотодиодов серии ERYCA (фотодиод):

Технические параметры УФ фотодиодов серии TOCON_ERYCA (фотодиод с предусилителем):

Модель	Корпус	Динамический диапазон (в единицах УФИ (2,5 мкВт/см2))	Рабочие температуры, °С	Угол обзора детектора (~50% Iперпенд.), °	Время нарастания сигнала (I=0.6*Imax), мс	Дополнительная информация	Документация
TOCON_E1	TO5	0-3 УФИ	-25÷85	80	182	Встроенный усилитель
TOCON_E_OEM	TO5		-25÷85	50	182	Встроенный усилитель
TOCON_E2	TO5	0-30 УФИ	-25÷85	80	182	Встроенный усилитель
