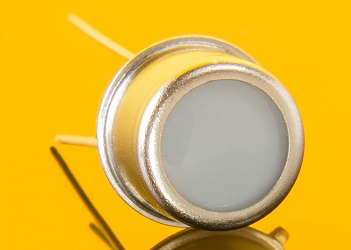

Ультрафиолетовые детекторы серии TOCON (фотодиод с предусилителем) производства компании SGLUX разработаны с применением современных гибридных решений для устранения нежелательных помех, вызванных попаданием влаги или электромагнитными наводками. Выходные контакты УФ детекторов серии TOCON могут быть напрямую подсоединены к контроллеру или к мультиметру. Другими словами, для работы с УФ детекторами серии TOCON не требуется внешний усилитель.

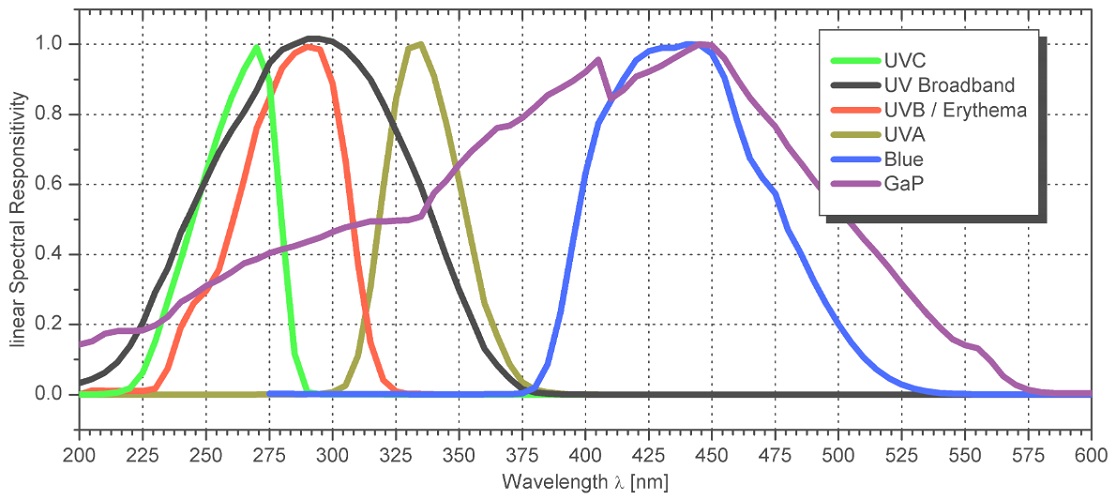

Большинство детекторов серии TOCON выполнены на основе карбида кремния SiC: серия ABC (227-360 нм; пик чувствительности на 290 нм), серия A (309-367 нм; пик чувствительности на 331 нм), серия B (243-303 нм; пик чувствительности на 280 нм), серия C (225-287 нм; пик чувствительности на 275 нм). Серии BLUE (390-515нм; пик чувствительности на 445 нм) и серия GaP (190-570 нм; пик чувствительности на 445 нм) выполнены на основе фосфида галлия GaP. Все детекторы поставляются в корпусах TO5. Также в ассортименте компании появились новые модели детекторов на основе Si (290 - 1010 нм; пик чувствительности на 626 нм).
УФ детектор "TOCON_nano" представляет собой гибридный УФ-датчик пламени на основе карбида кремния SiC:
- исполнение в 100% соответствии с европейским стандартом EN298;
- аналог датчика Perkin Elmer UV10.T2E.10L;
- аналоговый (0-5 В) или двоичный (пламя есть/ нет; время отклика <10 мс) режимы работы;
- собственная производственная база SiC в Берлине.
Особенности:
- УФ детектор на основе SiC или GaP;
- Напряжение на выходе от 0 до 5 В;
- Диапазон измеряемых интенсивностей: 1.8 пВт/см2 - 18 Вт/см2;
- рабочие температуры от -25°C до 85°C;
- время нарастания сигнала (10-90%) менее 0,069 - 0,075 c.
Доступные опции и комплектующие:
- внешний грязезащитный и водоотталкивающий фторопластовый корпус с интегрированным 2-х метровым кабелем c разъемом M12x1;
- внешний прочный защитный корпус из нержавеющей стали с интегрированным 2-х метровым кабелем c разъемом M12x1;
- водонепроницаемый корпус, выдерживает давления воды до 10 бар;

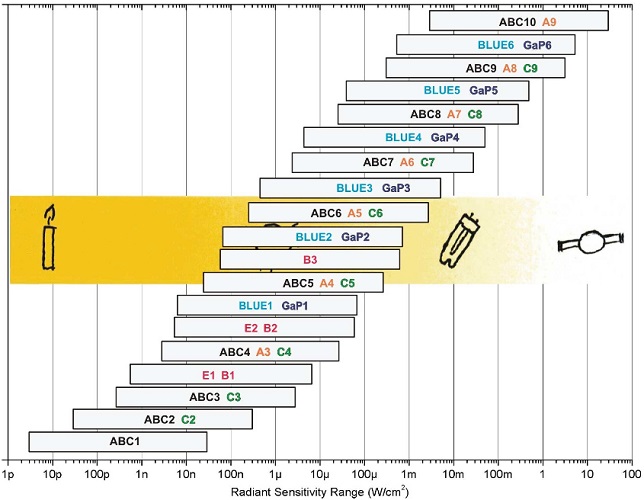

Технические параметры УФ детекторов серии TOCON:
Модель
|
Чувствительность детектора на пиковой длине волны
|
Динамический диапазон детектора
|
Угол обзора детектора (~50% Iперп.), °
|
Дополнительная информация
|
Документация
|
Минимально детектируемая
облученность,
Вт/см2
|
Облученность, при которой достигается порог фототока (при которой фототок перестает зависеть от облученности), Вт/ см2
|
TOCON ABC (227-360 нм, S=0.1*Smax):
|
TOCON_ABC1
|
280 мВ/нВт/см2
|
1.8*10-12
|
1.8*10-9
|
20
|
Концентрирующая линза
|

|
TOCON_ABC2
|
28 мВ/нВт/см2
|
1.8*10-11
|
1.8*10-7
|
20
|
Концентрирующая линза
|

|
TOCON_ABC3
|
2.8 мВ/нВт/см2
|
1.8*10-10
|
1.8*10-6
|
100
|
Диффузор
|

|
TOCON_ABC4
|
280 мВ/мкВт/см2
|
1.8*10-9
|
1.8*10-5
|
100
|
Диффузор
|

|
TOCON_ABC5
|
28 мВ/мкВт/см2
|
1.8*10-8
|
1.8*10-4
|
100
|
Диффузор
|

|
TOCON_ABC6
|
2.8 мВ/мкВт/см2
|
1.8*10-7
|
1.8*10-3
|
100
|
Диффузор
|

|
TOCON_ABC7
|
280 мВ/мВт/см2
|
1.8*10-6
|
1.8*10-2
|
100
|
Диффузор
|

|
TOCON_ABC8
|
28 мВ/мВт/см2
|
1.8*10-5
|
1.8*10-1
|
55
|
Оптический аттенюатор
|

|
TOCON_ABC9
|
2.8 мВ/мВт/см2
|
1.8*10-4
|
1.8*100
|
55
|
Оптический аттенюатор
|

|
TOCON_ABC10
|
0.28 мВ/мВт/см2
|
1.8*10-3
|
1.8*101
|
55
|
Оптический аттенюатор
|

|
TOCON A (309-367 нм, S=0.1*Smax):
|
TOCON_A4
|
280 мВ/мкВт/см2
|
1.8*10-9
|
1.8*10-5
|
100
|
Усилитель+линза
|

|
TOCON_A5
|
28 мВ/мкВт/см2
|
1.8*10-8
|
1.8*10-4
|
100
|
Диффузор
|

|
TOCON_A6
|
2.8 мВ/мкВт/см2
|
1.8*10-7
|
1.8*10-3
|
100
|
Диффузор
|

|
TOCON_A7
|
280 мВ/мВт/см2
|
1.8*10-6
|
1.8*10-2
|
100
|
Диффузор
|

|
TOCON_A8
|
28 мВ/мВт/см2
|
1.8*10-5
|
1.8*10-1
|
55
|
Оптический аттенюатор
|

|
TOCON_A9
|
5 мВ/мВт/см2
|
10*10-5
|
1
|
55
|
Оптический аттенюатор
|

|
TOCON B (243-303 нм, S=0.1*Smax):
|
TOCON_B4
|
670 мВ/мВт/см2
|
7.5*10-10
|
7.5*10-6
|
110
|
Диффузор
|

|
TOCON_B5
|
67 мВ/мкВт/см2
|
7.5*10-9
|
7.5*10-5
|
110
|
Диффузор
|

|
TOCON_B6
|
6.7 мВ/мкВт/см2
|
7.5*10-8
|
7.5*10-4
|
110
|
Диффузор
|

|
TOCON C (225-287 нм, S=0.1*Smax):
|
TOCON_C1 | 21 мВ/нВт/см2 | 14*10-12 | 135*10-9 | 60 | - |  |
TOCON_C2
|
28 мВ/нВт/см2
|
1.8*10-11
|
1.8*10-7
|
20
|
Концентрирующая линза
|

|
TOCON_C3
|
2.8 мВ/нВт/см2
|
1.8*10-10
|
1.8*10-6
|
60
|
Концентрирующая линза
|

|
TOCON_C4
|
280 мВ/мкВт/см2
|
1.8*10-9
|
1.8*10-5
|
60
|
Диффузор
|

|
TOCON_C5
|
28 мВ/мкВт/см2
|
1.8*10-8
|
1.8*10-4
|
60
|
Диффузор
|

|
TOCON_C6
|
2.8 мВ/мкВт/см2
|
1.8*10-7
|
1.8*10-3
|
60
|
Диффузор
|

|
TOCON_C7
|
280 мВ/мВт/см2
|
1.8*10-6
|
1.8*10-2
|
60
|
Оптический аттенюатор
|

|
TOCON_C8
|
28 мВ/мВт/см2
|
1.8*10-5
|
1.8*10-1
|
55
|
Оптический аттенюатор
|

|
TOCON_C9
|
2.8 мВ/мВт/см2
|
1.8*10-4
|
1.8*100
|
55
|
Оптический аттенюатор
|

|
TOCON Blue (390-515 нм, S=0.1*Smax):
|
TOCON_blue4
|
120 мВ/мВт/см2
|
4.2*10-9
|
4.3*10-5
|
100
|
Встроенный усилитель
|

|
TOCON_blue5
|
12 мВ/мкВт/см2
|
4.2*10-8
|
4.3*10-4
|
100
|
-
|

|
TOCON_blue6
|
1.2 мВ/мкВт/см2
|
4.2*10-7
|
4.3*10-3
|
100
|
-
|

|
TOCON_blue7
|
120 мВ/мВт/см2
|
4.2*10-6
|
4.3*10-2
|
100
|
-
|

|
TOCON_blue8
|
12 мВ/мВт/см2
|
4.2*10-5
|
4.3*10-1
|
100
|
-
|

|
TOCON_blue9
|
1.2 мВ/мВт/см2
|
4.2*10-4
|
4.3*100
|
100
|
Встроенный усилитель
|

|
TOCON GaP (190-570 нм, S=0.1*Smax):
|
TOCON_GaP4
|
120 мВ/мкВт/см2
|
4.2*10-9
|
4.3*10-5
|
100
|
Диффузор
|

|
TOCON_GaP5
|
12 мВ/мкВт/см2
|
4.2*10-8
|
4.3*10-4
|
100
|
Диффузор
|

|
TOCON_GaP6
|
1.2 мВ/мкВт/см2
|
4.2*10-7
|
4.3*10-3
|
100
|
Диффузор
|

|
TOCON_GaP7
|
120 мВ/мВт/см2
|
4.2*10-6
|
4.3*10-2
|
100
|
Диффузор
|

|
TOCON_GaP8
|
12 мВ/мВт/см2
|
4.2*10-5
|
4.3*10-1
|
100
|
Диффузор
|

|
TOCON_GaP9 | 1.2 мВ/мВт/см2 | 4.2*10-4 | 4.3*100 | 100 | Диффузор |  |
TOCON Si (290-1010 нм, S=0.1*Smax): |
TOCON_SI1
| 2.8*108 В/Вт/см2 | 1.8*10-12 | 18*10-9 | 20 | Концентрирующая линза |  |
TOCON_SI2 | 2.8*107 В/Вт/см2 | 18*10-12 | 180*10-9 | 20 | Концентрирующая линза |  |
TOCON_SI3 | 2.8*106 В/Вт/см2 | 180*10-12 | 1.8*10-6 | 80 | Диффузор |  |
TOCON_SI4 | 2.8*105 В/Вт/см2 | 1.8*10-9 | 18*10-6 | 80 | Диффузор |  |
TOCON_SI5 | 2.8*104 В/Вт/см2 | 18*10-9 | 180*10-6 | 80 | Диффузор |  |
TOCON_SI6 | 2.8*103 В/Вт/см2 | 180*10-9 | 1.8*10-3 | 80 | Диффузор |  |
TOCON_SI7 | 2.8*102 В/Вт/см2 | 1.8*10-6 | 18*10-3 | 80 | Диффузор |  |
TOCON_SI8 | 280 | 18*10-6 | 180*10-3 | 60 | Оптический аттенюатор |  |
TOCON_SI9 | 2.8 | 180*10-6 | 1.8 | 60 | Оптический аттенюатор |  |
TOCON_SI10 | 2.8*10-1 В/Вт/см2 | 1.8*10-3 | 18 | 60 | Оптический аттенюатор |  |
