Описание

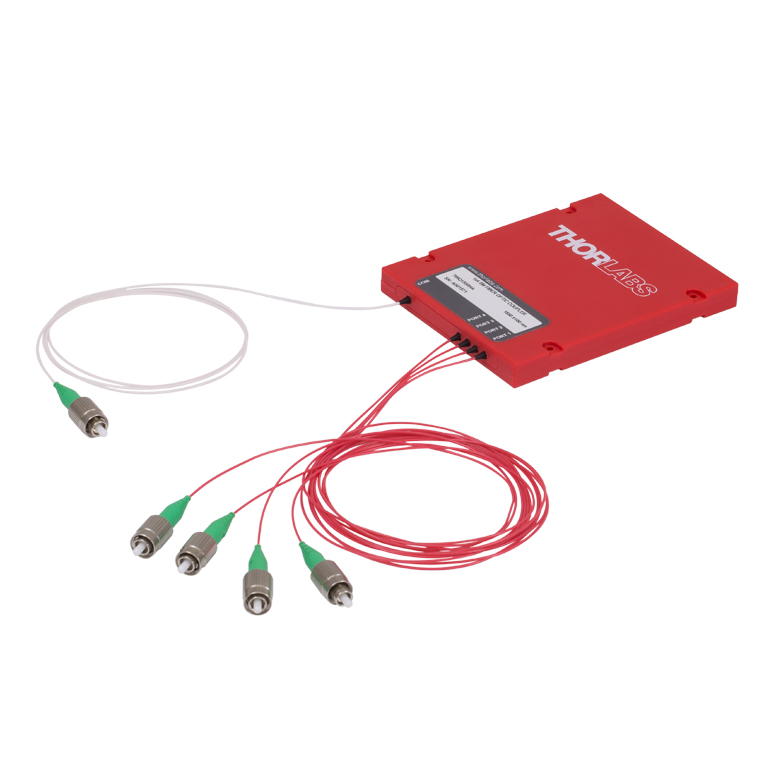

TWQ1550HA — широкополосный оптический разветвитель 1×4 производства Thorlabs с равным делением сигнала 25:25:25:25, предназначенный для работы в диапазоне 1550 ± 100 нм (1450–1650 нм, C+L-band). Компонент изготовлен на основе одномодовых (SM) волокон методом каскадного сплавления (FBT), обеспечивающего минимальные избыточные потери. Все четыре выходных порта оснащены разъёмами FC/APC с угловой полировкой 8°, что обеспечивает обратное отражение менее −65 дБ и исключает паразитные интерференционные эффекты в лазерных системах.
Конфигурация 1×4 позволяет распределить сигнал от одного источника на четыре независимых канала с равной мощностью — каждый выход получает около 25% от входной мощности. Широкая полоса ±100 нм охватывает как телекоммуникационный C-band (1530–1565 нм), так и L-band (1565–1625 нм), что делает компонент универсальным для WDM-систем и широкополосных измерений. Разветвитель поставляется в защитном корпусе с кабельными выводами.
Характеристики
- Конфигурация: 1×4
- Рабочий диапазон: 1550 ± 100 нм (1450–1650 нм)
- Коэффициент деления: 25:25:25:25
- Тип волокна: одномодовое (SM)
- Разъёмы: FC/APC (угловая полировка 8°)
- Обратное отражение: < −65 дБ
- Технология: каскадный FBT
- Производитель: Thorlabs
Отрасли применения
- Телекоммуникационные сети DWDM/WDM: распределение сигналов C+L-band по четырём приёмным каналам
- Волоконная сенсорика: питание четырёх измерительных ячеек от единого источника
- Оптическая когерентная томография (ОКТ): разводка зондирующего пучка по нескольким образцам
- Тестирование оптических компонентов: одновременная подача эталонного сигнала на несколько DUT
- Научные исследования: многоканальные интерферометрические установки в ближнем ИК-диапазоне
- Волоконные лазеры и усилители EDFA: мониторинг четырёх независимых оптических трактов
- Аэрокосмическая и оборонная оптика: многоканальные волоконные системы передачи данных
