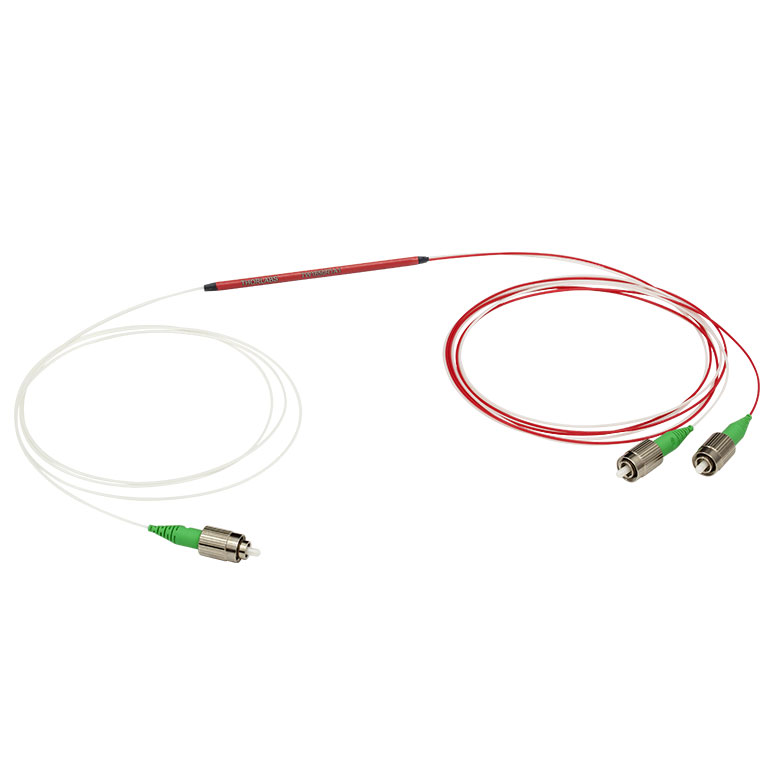

TW1650R1A1 - Широкополосный оптоволоконный соединитель, 1x2, рабочий диапазон: 1650 ± 100 нм, разделение сигнала: 99:1, FC/APC разъемы, Thorlabs

Описание

TW1650R1A1 — это широкополосный оптоволоконный соединитель 1x2 от Thorlabs, рассчитанный на диапазон около 1650 нм. Модель предназначена для широкополосного волоконно-оптического соединения и контролируемого отвода части мощности в волоконно-оптических трактах, где требуется повторяемое поведение компонента в пределах рабочего диапазона, аккуратное распределение мощности и удобная интеграция в лабораторные, промышленные и прикладные фотонные системы. Широкополосное исполнение делает изделие практичным выбором в тех случаях, когда источник, приемник или общая архитектура установки допускают отклонения по длине волны, а сам узел должен сохранять предсказуемость работы при эксплуатации на близких спектральных линиях. Такой компонент полезен для построения контрольных ответвлений, параллельных ветвей измерения, тестовых каналов и распределительных участков в пассивных оптических схемах.

Модель использует сильное асимметричное деление с соотношением 99:1, поэтому особенно хорошо подходит для схем мониторинга, где основной поток мощности сохраняется в магистральном канале, а малая доля снимается на контроль, обратную связь, измерение уровня или диагностический канал. Конфигурация 1x2 делает изделие удобным для построения ответвителей, контрольных каналов, линий распределения мощности и точек съема сигнала без усложнения схемы. Исполнение с разъемом FC/APC удобно там, где критично снижение обратных отражений и стабильность работы в чувствительных оптических трактах, включая измерительные и лазерные системы. Рабочий диапазон 1650 ± 100 нм делает компонент уместным для систем, в которых важны не только номинальные условия, но и технологический запас по спектру. Это облегчает включение изделия в реальные стенды и конечные устройства, где на характеристики влияют длина трассы, тип источника, колебания режима и особенности сопряжения с другими пассивными элементами. ориентирован на задачи в расширенной ближней ИК-области, где важны широкий спектральный запас, низкая чувствительность к небольшим смещениям длины волны и уверенная работа в измерительных, сервисных и инфраструктурных волоконных трактах

С практической точки зрения TW1650R1A1 удобен там, где требуется сократить количество отдельных переходников и промежуточных узлов, повысить аккуратность компоновки и получить готовый пассивный элемент с заранее заданными параметрами распределения мощности. Компонент может применяться как в составе исследовательских установок, так и в инженерных прототипах, сервисных стендах, измерительных линиях и малосерийных фотонных приборах. За счет понятной конфигурации портов и совместимости с распространенной волоконной арматурой изделие упрощает обслуживание, замену и масштабирование схемы. При выборе конкретной модификации пользователь получает возможность точнее согласовать оптический тракт по длине волны, типу волокна, формату портов и требуемому коэффициенту ответвления, не прибегая к компромиссным решениям.

Характеристики

• артикул: TW1650R1A1
• тип изделия: Широкополосный оптоволоконный соединитель
• конфигурация портов: 1x2
• рабочий диапазон: 1650 ± 100 нм
• разделение сигнала: 99:1
• разъем: FC/APC
• бренд: Thorlabs

Отрасли применения

• волоконно-оптическая инфраструктура и сервисные линии мониторинга
• системы диагностики и контроля состояния линий в ближнем ИК-диапазоне
• научные и прикладные фотонные установки с широкополосными ИК-источниками
• измерительное оборудование для проверки и развязки каналов передачи
• контроль мощности, построение опорных и измерительных каналов в волоконно-оптических схемах
• интеграция в лабораторные стенды, опытные образцы и серийные фотонные модули
