Лабораторная работа: «Твердотельный лазер на кристалле LiYF4:Pr»
Изучаемые темы: |
|
|
-Лазер видимого спектрального диапазона длин волн; - Основы сборки и юстировки лазеров; - Полупроводниковая накачка; |
- Порог лазерной генерации и КПД; - Свойства и стабильность резонатора; - Критерии устойчивости оптического резонатора. |
Лазеры, генерирующие излучение в видимом диапазоне длин волн, нашли широкое применение в спектральных исследованиях, конфокальной микроскопии, промышленности, индустрии развлечений и рекламы.
Разработке твердотельных лазеров с полупроводниковой накачкой на кристаллах, легированных ионами Pr3+, способствовало создание мощных лазерных диодов, генерирующих излучение в синей области спектра. При накачке на уровни 3P2 (445 нм) и 3P0 (480 нм) ионов Pr3+ лазерную генерацию можно получить в области длин волн 523, 546, 604, 607, 640, 698 и 720 нм.
Дифференциальный КПД генерации может достигать 72%. В лабораторной работе изучаются физические принципы работы и конструктивные особенности твердотельного лазера на кристалле LiYF4:Pr (длина волны генерации составляет 640 нм).
В ходе выполнения лабораторной работы студенты получают навыки сборки и юстировки твердотельных лазеров, измерений основных характеристик лазера: выходной мощности, длины волны лазерной генерации, а также определения пороговой энергии лазерной генерации и дифференциального КПД лазера.

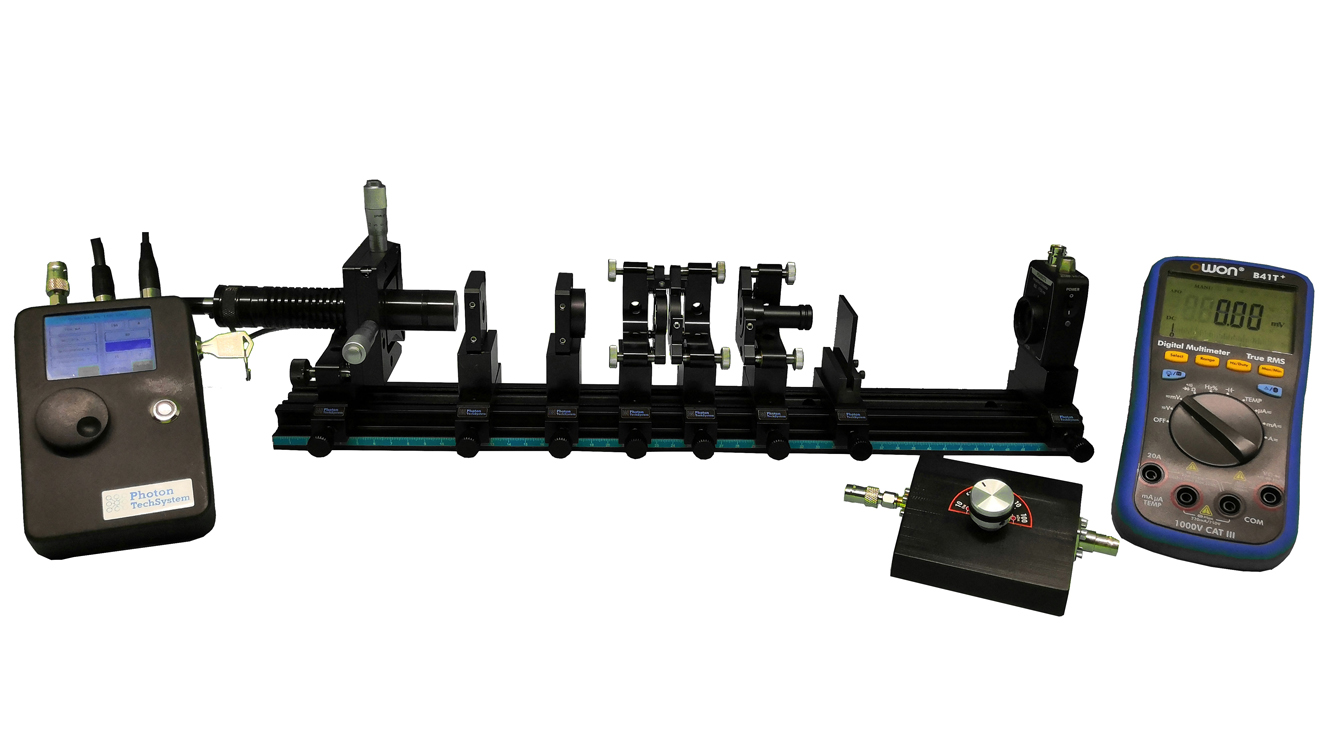

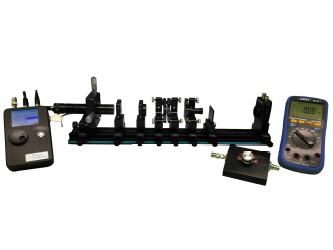

Комплектация: |
|
|
- Диодный лазер накачки 445 нм с максимальной выходной мощностью 1 Вт в держателе, 1 шт; - Терминал управления диодного лазера накачки, 1 шт; - Коллиматорная линза в держателе, 1 шт; - Фокусирующая линза f=50 мм в держателе, 1 шт; - Плоское входное зеркало резонатора в держателе, 1 шт; - Активный элемент из кристалла LiYF4:Pr длиной 6 мм и диаметром 5 мм в держателе, 1 шт; - Выходное сферическое зеркало R=100 мм в держателе, 1 шт; - Светофильтр, 1 шт; - Оптический рельс длиной 50 см, 1 шт; |
- Каретки для оптического рельса, 9 шт; - Юстировочный красный диодный лазер в держателе, 1 шт; - Мультиметр цифровой OWON B41T, 1 шт; - Фотодетектор в держателе, 1 шт; - Юстировочная мишень, 2 шт; - Набор для чистки оптики, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт;
- Набор выходных сферических зеркал с различным пропусканием (T(@640 нм)=1%, 1.5%, 2.5%);
- Система для измерения диаметра лазерного пучка методом «ножа» (каретка, лезвие, транслятор), 1 шт.
