Лабораторная работа: «Твердотельный лазер на кристалле Y3Al5O12:Nd»
Изучаемые темы: |
|
|
- Четырехуровневая схема лазера; - Основы сборки и юстировки лазеров; - Полупроводниковая накачка; - Визуализация инфракрасного излучения; |
- Порог лазерной генерации и КПД; - Свойства и стабильность резонатора; - Критерии устойчивости оптического резонатора. |
Кристаллы Y3Al5O12:Nd обладают уникальным сочетанием спектрально-люминесцентных, механических и тепловых свойств, что делает их привлекательным материалом в качестве активной среды твердотельных лазеров. В соответствии с этим, одним из наиболее распространенных коммерческих твердотельных лазеров, который широко применяется в промышленных технологиях, медицине, при проведении научных исследований, является лазер на кристалле иттрий-алюминиевого граната Y3Al5O12:Nd, активированного ионами Nd3+. При выполнении лабораторной работы студенты изучают конструктивное исполнение твердотельного лазера, получают навыки сборки и юстировки твердотельных лазеров, измерений основных характеристик лазера: выходной мощности и длины волны лазерного излучения, а также определения пороговой энергии лазерной генерации и дифференциального КПД лазера.

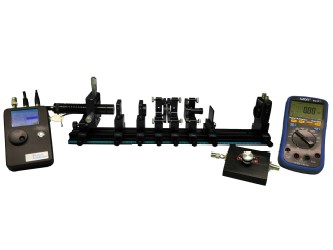

Комплектация: |
|
|
- Диодный лазер накачки 808 нм с максимальной выходной мощностью 1 Вт в держателе, 1 шт; - Терминал управления диодного лазера накачки, 1 шт; - Коллиматорная линза в держателе, 1 шт; - Фокусирующая линза f=50 мм в держателе, 1 шт; - Плоское входное зеркало резонатора в держателе, 1 шт; - Активный элемент из кристалла YAG:Nd длиной 5 мм и диаметром 5 мм в держателе, 1 шт; - Выходное сферическое зеркало R=100 мм в держателе, 1 шт; - Визуализатор лазерного излучения ИК2-1, 1 шт; - Светофильтр, 1 шт; |
- Оптический рельс длиной 50 см, 1 шт; - Каретки для оптического рельса, 11 шт; - Юстировочный диодный лазер 650 нм в держателе, 1 шт; - Фотодетектор в держателе, 1 шт; - Мультиметр цифровой OWON B41T, 1 шт; - Юстировочная мишень, 2 шт; - Набор для чистки оптики, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт;
- Набор выходных сферических зеркал с различным пропусканием (T(@1064 нм)=2%, 10%, 15%);
- Набор фокусирующих линз с различным фокусом (40 мм, 50 мм, 100 мм);
- Активный элемент из кристалла LiYF4:Nd.
