        Твердотельные оптические линии задержки SSTD, 1280-1580 нм

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Линии задержки
        —
        Линии задержки Agiltron
        —Твердотельные оптические линии задержки SSTD, 1280-1580 нм

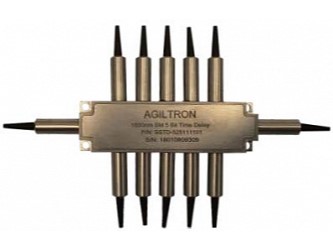

        Фото Твердотельные оптические линии задержки SSTD, 1280-1580 нм
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Оптическая линия задержки серии SSTD избирательно направляет оптический сигнал через N компонентов задержки, время задержки которых последовательно нарастает пропорционально второй степени. Поскольку каждый переключающий элемент позволяет сигналу либо подключиться к компоненту задержки, либо обойти его, можно ввести любое значение времени задержки T (с шагом ΔT), вплоть до максимального значения T. Это достигается с помощью заявленной для патентования немеханической конструкции, которая приводится в действие электрическим сигналом управления.

        Зафиксированное рабочее состояние сохраняет выбранный путь светового луча после отключения приводного сигнала. Твердотельная конфигурация исключает необходимость в механическом движении и в использовании органических материалов. Конструкция устройства соответствует самым насущным требованиям к коммутирующим устройствам – это высочайшая надёжность и быстродействие.

        Особенности:

        - Диапазон времени задержки для 1ΔT: от нс до мс;

        - Диапазон длин волн: от 1280 до 1580 нм;

        - Обратные потери: от 50 до 60 дБ;

        - Вносимые потери: от 2.5 до 3.5 дБ.

        Технические характеристики:

        Параметр

        Мин. значение

        Тип. значение

        Макс. значение

        Ед. измерения

        Диапазон длин волн

        1520

        1550

        1580

        нм

        1280

        1310

        1340

        нм

        Вносимые потери

        2.5

        2.8

        3.5

        дБ

        Перекрёстные помехи

        22

        28

        35

        дБ

        Время коммутации (спад, нарастание)

        -

        50

        200

        мкс

        Частота следования импульсов

        -

        -

        1

        кГц

        Диапазон времени задержки

        нс

        -

        мс

        -

        Потери, зависящие от поляризации

        0.15

        0.25

        0.45

        дБ

        Поляризационная дисперсия

        -

        0.1

        0.2

        пс

        Обратные потери

        50

        55

        60

        дБ

        Рабочая температура

        0

        -

        +60

        °C

        Оптическая коммутируемая мощность

        -

        400

        -

        мВт

        Температура хранения

        -40

        -

        +85

        °C

        Тип оптоволокна

        Corning SMF-28, длина >1 м

        -

        Характеристики электрического привода

        Напряжение коммутации

        2.3

        2.5

        2.8

        В

        Ток коммутации

        120

        140

        160

        мА

        Длительность импульса

        0.1

        1

        100

        мс
