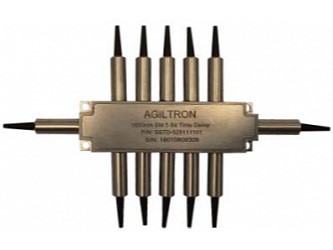

Оптическая линия задержки серии SSTD PM избирательно направляет оптический сигнал через N компонентов задержки, время задержки которых последовательно нарастает пропорционально второй степени. Поскольку каждый переключающий элемент позволяет сигналу либо подключиться к компоненту задержки, либо обойти его, можно ввести любое значение времени задержки T (с шагом ΔT), вплоть до максимального значения T. Это достигается с помощью заявленной для патентования не механической конструкции, которая приводится в действие электрическим сигналом управления.
Зафиксированное рабочее состояние сохраняет выбранный путь светового луча после отключения приводного сигнала. Твердотельная конфигурация исключает необходимость в механическом движении и в использовании органических материалов. Конструкция устройства соответствует самым насущным требованиям к коммутирующим устройствам – это высочайшая надёжность и быстродействие.
Особенности:
- Диапазон времени задержки для 1ΔT: от нс до мс;
- Диапазон длин волн: от 1280 до 1580 нм;
- Обратные потери: от 50 до 60 дБ;
- Вносимые потери: от 2.5 до 3.5 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Диапазон длин волн |
1520 |
1550 |
1580 |
нм |
|
1280 |
1310 |
1340 |
нм | |
|
Вносимые потери |
2.5 |
2.8 |
3.5 |
дБ |
|
Перекрёстные помехи |
22 |
28 |
35 |
дБ |
|
Время коммутации (спад, нарастание) |
- |
50 |
200 |
мкс |
|
Частота следования импульсов |
- |
- |
1 |
кГц |
|
Диапазон времени задержки |
нс |
- |
мс |
- |
|
Коэффициент поглощения |
18 |
25 |
30 |
дБ |
|
Обратные потери |
50 |
55 |
60 |
дБ |
|
Рабочая температура |
0 |
- |
+60 |
°C |
|
Оптическая коммутируемая мощность |
- |
400 |
- |
мВт |
|
Температура хранения |
-40 |
- |
+85 |
°C |
|
Тип оптоволокна |
Corning SMF-28, длина >1 м |
- | ||
|
Характеристики электрического привода |
| |||
|
Напряжение коммутации |
2.3 |
2.5 |
2.8 |
В |
|
Ток коммутации |
120 |
140 |
160 |
мА |
|
Длительность импульса |
0.1 |
1 |
100 |
мс |
