        Твердотельные инфракрасные излучатели

        Главная
        —
        Каталог продукции
        —
        Источники света
        —
        Инфракрасные излучатели
        —Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Производитель: Heimann Sensor
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Heimann Sensor

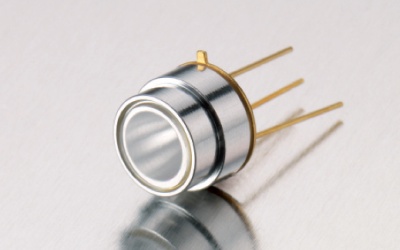

        Инфракрасные излучатели серии HSL-EMIRS представляют собой микроэлектромеханические электрически модулируемые источники инфракрасного излучения, обладающие спектром излучения близким к спектру излучения абсолютного черного тела, низким энергопотреблением, высокой интенсивностью излучения и долгим сроком службы. Запатентованная конструкция основана на резистивном нагревательном элементе установленном на тонкую диэлектрическую мембрану, которая подвешена на микроэлектромеханической кремниевой структуре. Источники излучения серии HSL-EMIRS упакованы в компактный металлический корпус ТО-39 и поставляются с защитным колпачком или с отражателем. На излучатели также могут быть установлены сапфировое, CaF2, BaF2, или германиевое окно. Основные преимущества данных источников: надежность, широкий спектральный диапазон, который перекрывает всю область спектра, используемую в газоанализе, и частота модуляции до 100 Гц. Инфракрасные излучатели серии HSL-EMIRS идеально подходят для применения в компактных модулях для инфракрасного газового анализа, в которых высокая интенсивность излучения, надежность и низкое энергопотребление являются ключевыми требованиями.

        Особенности:

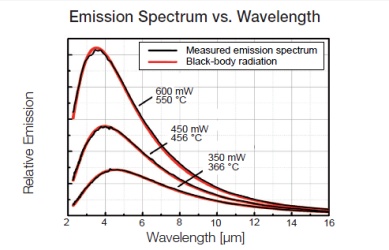

        - Спектр излучения близкий к спектру абсолютного черного тела (до 16 мкм);

        - Высокая интенсивность излучения;

        - Быстрая электрическая модуляция (не требуется прерыватель);

        - Низкое энергопотребление;

        - Долгий срок службы.

        Электрические характеристики излучателей серии HSL-EMIRS:

        Параметр

        Минимальное значение

        Типовое значение

        Максимальное значение

        Величина

        Условия измерения

        Холодное сопротивление

        35

        45

        55

        Ом

        Горячее сопротивление


        72


        Ом

        450 мВт

        Входная мощность

        450

        мВт

        Рабочее напряжение

        5.7

        6.3

        В

        450 мВт

        Рабочий ток

        80

        90

        мА

        450 мВт

        Постоянная нагрева

        11

        мс


        Постоянная охлаждения

        17

        мс


        Пиковая длина волны излучения4мкм450 мВт

        Излучательная способность

        0.9

        0.95

        от видимого диапазона до 15 мкм

        Срок службы

        > 40000

        час

        рабочий цикл 50%, 30 Гц, 450 мВт

        Область нагрева

        2.1x1.8

        мм²

        Температура корпуса

        47

        °C

        рабочий цикл 50%, 30 Гц, 450 мВт

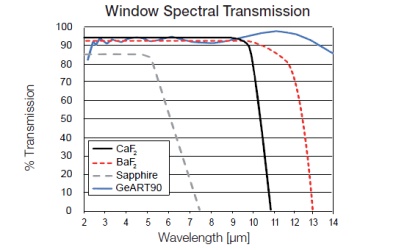

        Информация для заказа излучателей серии HSL-EMIRS:

        Наименование

        Тип корпуса

        Входное окно

        Внешний вид

        HSL-EMIRS200-T-0

        TO-39 с защитным колпачком

        отсутствует

        HSL-EMIRS200-T-S

        TO-39 с защитным колпачком

        сапфир

        HSL-EMIRS200-T-BaF2

        TO-39 с защитным колпачком

        BaF2

        HSL-EMIRS200-T-CaF2

        TO-39 с защитным колпачком

        CaF2

        HSL-EMIRS200-T-Ge

        TO-39 с защитным колпачком

        германий

        HSL-EMIRS200-R-0

        TO-39 с отражателем

        отсутствует

        HSL-EMIRS200-R-S

        TO-39 с отражателем

        сапфир

        HSL-EMIRS200-R-BaF2

        TO-39 с отражателем

        BaF2

        HSL-EMIRS200-R-CaF2

        TO-39 с отражателем

        CaF2

        HSL-EMIRS200-R-Ge

        TO-39 с отражателем

        германий

        Галерея
        3 фото —
        1/3 —
        Фото Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Фото Твердотельные инфракрасные излучатели
        Для доступа к файлам требуется Авторизация
        Техническая документация для источников ИК излучения HSL EMIRS
        237.3 Кб
        Техническая документация для источников ИК излучения HSL EMIRS (с отражателем)
        276.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
