Цифровой многоканальный анализатор N6781, 2/4 канала

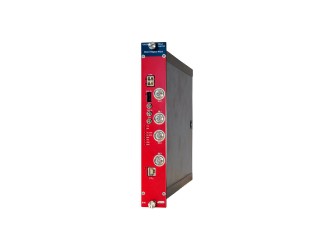

CAEN N6781 представляет собой стандартный модуль NIM шириной в 1 единицу, объединяющий 4 независимых цифровых MCA по 16k для цифровой ядерной спектроскопии. Также доступна версия с 2 независимыми 16k MCA (N6781A). Он идеально подходит для полупроводниковых детекторов с высоким энергетическим разрешением, таких как HPGe и кремний, подключенных к зарядочувствительному предусилителю (CSP), но он также может корректно работать при непосредственном подключении к PMT с неорганическими сцинтилляторами (Nal, Csl) и другими типами кристаллов, при условии, что форма импульса экспоненциальна, а время затухания достаточно велико (тип. > 200 нс).

Особенности:

• Двойной или четырехъядерный независимый 16k цифровой MCA в модуле NIM 1U;
• Подходит для цифровой ядерной спектроскопии с высоким разрешением;
• Полностью контролируется анализатором MC2 и программным обеспечением CoMPASS;
• Выбираемый динамический диапазон входного сигнала и регулируемое цифровое тонкое усиление;
• Поддерживает встроенное ПО DPP-PHA для расчета энергии и отметки времени;
• Функция цифрового осциллографа для простой настройки и мониторинга сигнала;
• Скорость счета до 1 Мкп / с;
• Интерфейсы связи USB и Optical Link;
• Драйверы, библиотеки и API для 32/64-разрядных Windows и Linux.

Модуль содержит 4-кратный (или 2x) 14-разрядный преобразователь формы сигнала со скоростью 100 МС / с (на базе серии 724) на несимметричных входах с разъемами BNC, с 4-ступенчатым программно настраиваемым диапазоном входных сигналов и регулируемым смещением постоянного тока через 16-разрядный ЦАП на каждом входе в полном диапазоне.

N6781 оснащен FPGA с цифровой обработкой импульсов в реальном времени для анализа высоты импульса (прошивка DPP-PHA), что делает модуль системой спектроскопического сбора данных, предоставляющей информацию об энергии (т. е. высоте импульса) и синхронизации, а также фрагменты формы сигнала и другие трассировки для точной настройки параметров PHA.

Благодаря двум независимым входам для одновременного сбора данных, N6781 способен управлять совпадениями и противоречивостями между парой детекторов, позволяя пользователю, например, легко воспользоваться преимуществами методов подавления фона или антикомптоновских методов.

Модуль был разработан для работы в качестве масштабируемой системы сбора данных с несколькими входами и несколькими платами, предлагающей возможности синхронизации.

N6781 оснащен интерфейсами USB 2.0 и Optical Link. USB 2.0 позволяет передавать данные со скоростью до 30 МБ / с. Оптический канал поддерживает скорость передачи 80 МБ / с и предлагает возможность последовательной передачи. Таким образом, к одному контроллеру оптической линии связи можно подключить до 8/32 модулей MCA (мод. A5818/A4818).

Режимы работы:

• “Анализ высоты пульса (PHA)”: гистограмма высоты пульса (1k-2k-4k-8k-16k), построенная на программном уровне;
• “Режим списка”: высота импульса и отметка времени для каждого события;
• Режим “Осциллограф”: входные сигналы и внутренние фильтры сигналов.

Доступное программное обеспечение (Windows и Linux).

CAEN предоставляет драйверы для всех различных типов физических каналов связи, набор библиотек C и LabVIEW (CAENComm, CAENDigitizer, CAENDPP), демонстрационные приложения и утилиты:

• CAENUpgrader: инструмент, позволяющий пользователю обновлять прошивку цифровых преобразователей, изменять настройки PLL, загружать, по запросу, лицензию на платную прошивку и другие утилиты;
• MC2 Analyzer: программное обеспечение для сбора и анализа цифровых данных MCA, разработанное для цифровых многоканальных анализаторов CAEN и дигитайзеров, выполняющих анализ высоты импульса (только для Windows);
• CoMPASS: многопараметрическое программное обеспечение DAQ для разработки физических приложений для цифровых преобразователей CAEN, выполняющих распознавание формы импульса и анализ высоты импульса, импульсных процессоров CAEN и MCAS.
